螺杆式冷水机组操作SOPVIP免费

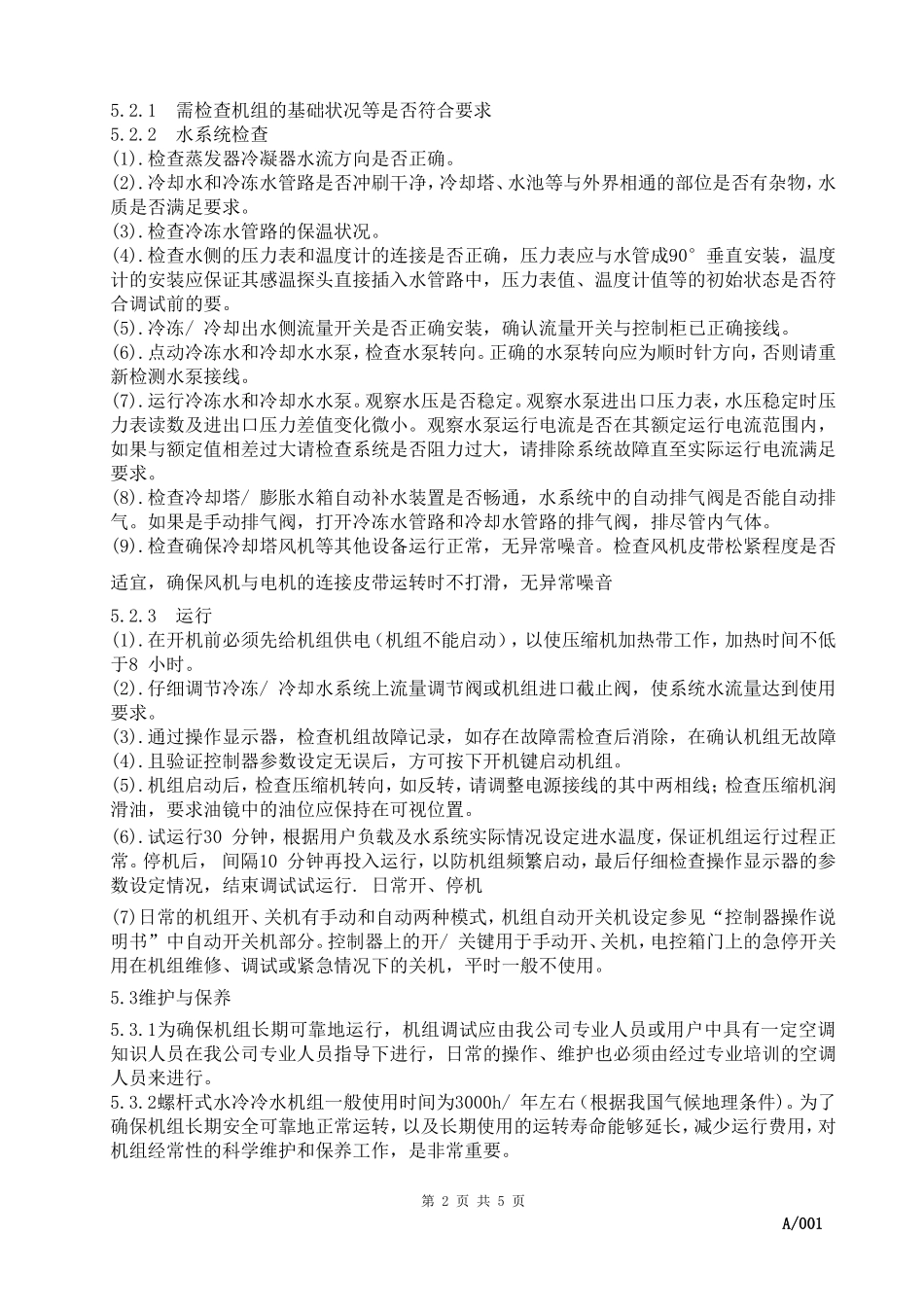

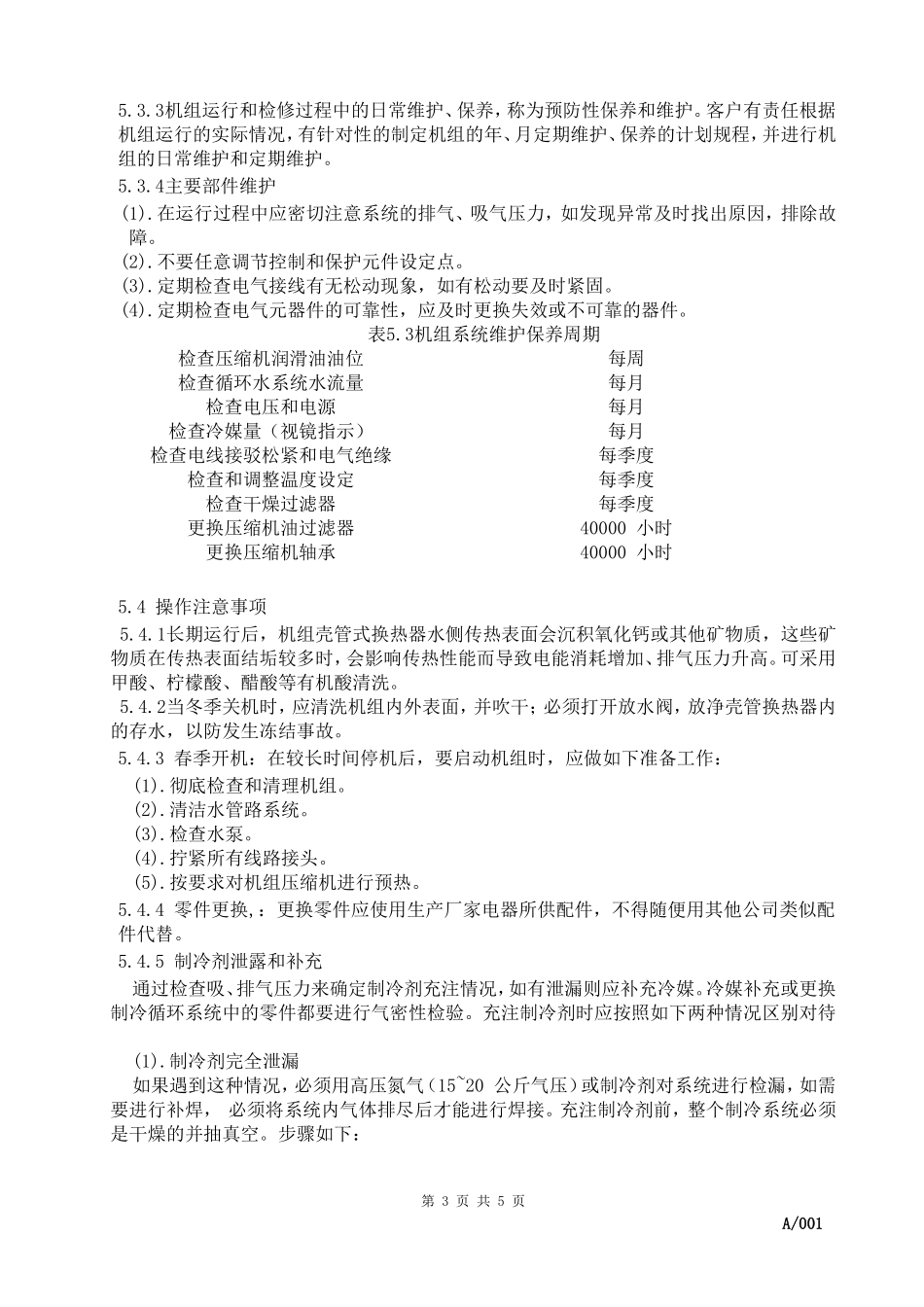

文件类别设施与设备生效日期年月日复评日期年月日文件名称螺杆式水冷机组操作SOP颁发部门质量部1主题内容本规程规定了螺杆式水冷冷水机组的主要参数、结构性能、操作方法、操作注意事项、日常维护保养、异常情况的处理。2适用范围本规程适用于公司所有螺杆式水冷冷水机组的安全操作和维护保养。3职责操作工:严格按本规程的规定对所使用的设备进行安全操作和维护保养。操作人员要严格按照本作业指导书执行。车间工艺员、QA现场监控员：负责监督、检查操作工严格按本规程对所使用的设备进行安全操作和维护保养，确保符合要求。4术语无5内容5.1结构性能螺杆式水冷冷水机组，主要由半封闭双螺杆压缩机、壳管式冷凝器及满液式蒸发器、油分离器、节流机构、电气控制系统等组合而成。(1).蒸发器：在机组运行过程中，蒸发器一直维持较低的温度和压力，以便蒸发的制冷剂气体带走流过其内部冷冻水的热量。(2).冷凝器：在机组运行过程中，冷凝器一直维持较高的温度和压力，以便流过冷凝器的冷却水带走制冷剂中的热量。(3).螺杆压缩机:不断将蒸发器中蒸发的制冷剂气体送至冷凝器中，维持系统的高低压差(4).油分离器:将随制冷剂气体排出的冷冻油分离出来直接送回压缩机，保证压缩机安全可靠运行。(5).电控系统:采用微电脑控制系统，可自动调节机组输出制冷量达到用户实际需求；可控制使用侧、热源测水泵及冷却塔风机;显示以下参数：冷冻水进出水温度、冷却水进出水温度、蒸发、冷凝压力等系统参数；可进行当前故障及历史故障记录查询。详细内容请参考显示屏操作说明书。5.2操作方法第1页共5页A/0015.2.1需检查机组的基础状况等是否符合要求5.2.2水系统检查(1).检查蒸发器冷凝器水流方向是否正确。(2).冷却水和冷冻水管路是否冲刷干净，冷却塔、水池等与外界相通的部位是否有杂物，水质是否满足要求。(3).检查冷冻水管路的保温状况。(4).检查水侧的压力表和温度计的连接是否正确，压力表应与水管成90°垂直安装，温度计的安装应保证其感温探头直接插入水管路中，压力表值、温度计值等的初始状态是否符合调试前的要。(5).冷冻/冷却出水侧流量开关是否正确安装，确认流量开关与控制柜已正确接线。(6).点动冷冻水和冷却水水泵，检查水泵转向。正确的水泵转向应为顺时针方向，否则请重新检测水泵接线。(7).运行冷冻水和冷却水水泵。观察水压是否稳定。观察水泵进出口压力表，水压稳定时压力表读数及进出口压力差值变化微小。观察水泵运行电流是否在其额定运行电流范围内，如果与额定值相差过大请检查系统是否阻力过大，请排除系统故障直至实际运行电流满足要求。(8).检查冷却塔/膨胀水箱自动补水装置是否畅通，水系统中的自动排气阀是否能自动排气。如果是手动排气阀，打开冷冻水管路和冷却水管路的排气阀，排尽管内气体。(9).检查确保冷却塔风机等其他设备运行正常，无异常噪音。检查风机皮带松紧程度是否适宜，确保风机与电机的连接皮带运转时不打滑，无异常噪音5.2.3运行(1).在开机前必须先给机组供电（机组不能启动），以使压缩机加热带工作，加热时间不低于8小时。(2).仔细调节冷冻/冷却水系统上流量调节阀或机组进口截止阀，使系统水流量达到使用要求。(3).通过操作显示器，检查机组故障记录，如存在故障需检查后消除，在确认机组无故障(4).且验证控制器参数设定无误后，方可按下开机键启动机组。(5).机组启动后，检查压缩机转向，如反转，请调整电源接线的其中两相线；检查压缩机润滑油，要求油镜中的油位应保持在可视位置。(6).试运行30分钟，根据用户负载及水系统实际情况设定进水温度，保证机组运行过程正常。停机后，间隔10分钟再投入运行，以防机组频繁启动，最后仔细检查操作显示器的参数设定情况，结束调试试运行.日常开、停机(7)日常的机组开、关机有手动和自动两种模式，机组自动开关机设定参见“控制器操作说明书”中自动开关机部分。控制器上的开/关键用于手动开、关机，电控箱门上的急停开关用在机组维修、调试或紧急情况下的关机，平时一般不使用。5.3维护与保养5.3.1为确保机组长期可靠地运行，机组调试应由我公司专业人员或用户中具有一定空调知识人员在我公司专业人员指导下进...
