横河DCS系统-CS3000应用教程VIP免费

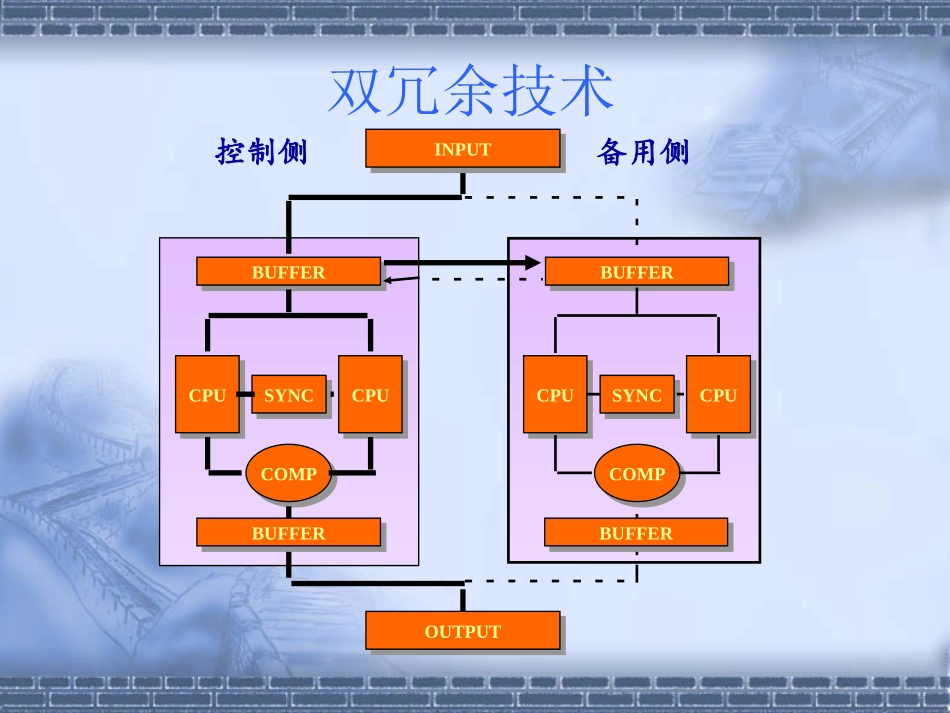

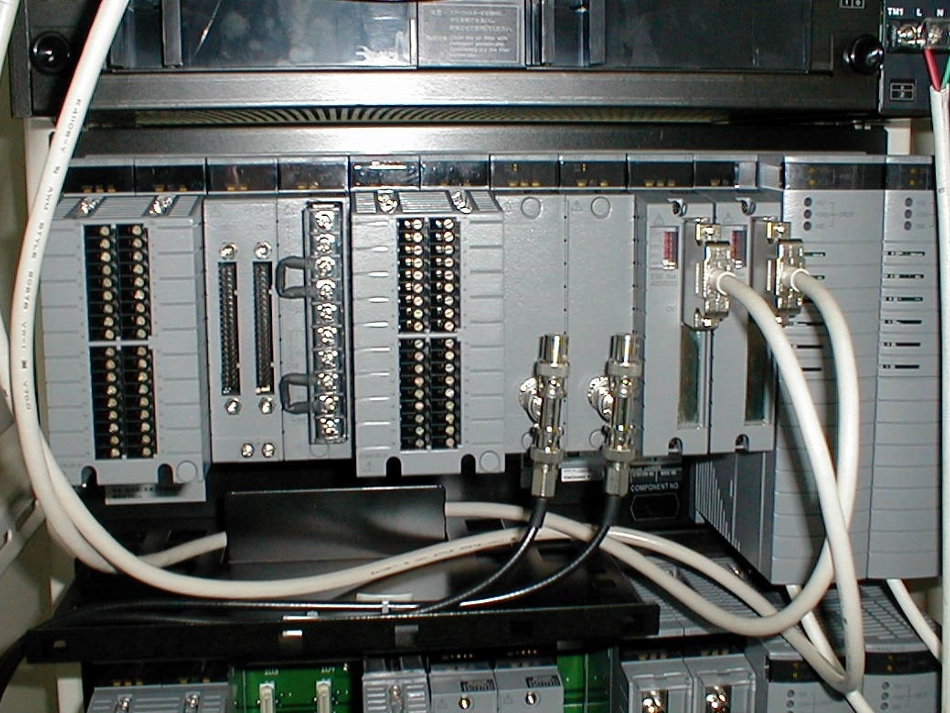

CENTUM-CS3000的应用双冗余技术COMPCOMPCPUCPUSYNCSYNCCPUCPUBUFFERBUFFERCOMPCOMPCPUCPUSYNCSYNCCPUCPUBUFFERBUFFER控制侧备用侧INPUTINPUTOUTPUTOUTPUTBUFFERBUFFERBUFFERBUFFERThanks网络连接BUS1SWITCHBUS2SWITCHVnet/IP系统有一对冗余的Vnet/IP网过程控制网络。它是连接操作接面站，现场控制站等元件的实时控制网络。采用符合IEEE802.3和UDP/IP标准的复用控制网络V-Net/IP，控制网的传输速度高达1Gbps/S为了确保网络能够在最理想的状态上运作，每个domain能支持64个站点。整个系统总共能有１６个domain或２５６个站点。Vnet通讯Vnet通信规程:IEEE802.4存取控制:令牌传递传输速度:10Mbps传输距离:500mto20kmYCB111同轴电缆：最大500mYCB141同轴电缆：最大185m混合使用：YCB141+0.4*YCB111<=185传输媒体:同轴电缆/光纤Vnet扩展光纤RRRRTTRRRRTTMax.500mMax.500mMax.500mMax.15kmMax.15km最长20km同轴电缆Vnet光纤VNET/IPFCU的状态显示灯•HRDY:控制器子诊断等。控制器工作正常绿灯亮，控制器故障此等灭。•RDY:此灯亮说明这个卡件的硬件和软件全部正常处于准备状态，如果发现异常此灯灭。•CTRL:冗余的控制器中正在控制的卡件此灯亮，处于备用状态的控制器此灯灭。•COPY:在拷贝程序时此灯亮。分为两种情况：1更换了新的控制器。2控制器冷启动。拷贝完成后此灯灭。•RCV:指示Vnet/IP通讯.1代表Vnet/IPbus12代表Vnet/IPbus2.正常时他们交替闪烁，故障时灭。•SYNC:当顺控事件管理器的时钟与网络的时钟同步时此灯闪烁。•SND:指示Vnet/IP通讯.1代表Vnet/IPbus12代表Vnet/IPbus2.•STATUS(1,2,3,4,5,6,7,8):指示控制器模块的状态。正常时所有全灭。I/O模件安装位置的限制1.多点热电偶卡件AMM22T只能依次放在第5、4、3、2、1个Nest，AMM22T下面不能放单点卡件。2.模拟量I/O模件高速插件箱AMN12只能放在第1个Nest，第2、3、4Nest只能空着，不能安装任何其它插件箱。其它插件箱只能安装在第5插件箱。3.通信卡插件箱AMN51只能安装一块且只能装在第2个Nest。4.安装模件可带电拔插而无须停机。5.在节点单元内安装电流I/O模件或脉冲I/O模件，因为给变送器提供电源，最多能安装6个模件。这些模件包括：AAI135、AAI835、AAI141、AAI841、AAB841、AAP135如果只安装AAI135和AAI835时，最多可安装8个模件模拟量电流输入模件双重化时，待机侧的模件个数不算数量模拟量电流输出模件双重化，待机侧的模件个数算0.5的数量6.通信模件ALR111和ALR121不能安装在远程节点。一台FCU最多只能安装6台ALR111和ALR121，如果双冗余最多安装3对。7.一台FCU最多只能安装Foundation现场总线通信模件ALF11116台,如果双冗余最多安装8对ALF111。8.安装模件数量受周围温度条件限制FCS机柜周围温度在40C以上远程节点在50C以上9.电源模件、总线接口件模配置不是双冗余或没有安装I/O模件时，请配置盲板以保护空槽。CS3000应用CS3000没有软驱的安装Windows_xpSP2系统下的设置CS3000项目备份及工程师站故障恢复CS3000与其它系统的通讯时钟同步CS3000应用帮助文档的使用操作站的权限设置流程图文件的下装绘图时修改直线的长短FCU的状态显示灯PB复位按扭的制作CS3000应用CALCU计算模块的应用SW-33直接连到调节阀的错误模块属性常数选项的应用ST16和LC64模块的自动运行PID模块的模式锁定和跟踪(同时控制阀和变频泵的实例)CS3000的安装如果没有A区用U盘怎样安装(两种方法)首先把KEYCODE文件考到U盘内在开始方法一利用SUBST命令方法二利用磁盘管理器U盘当做A盘安装CS3000方法一U盘当做A盘安装CS3000方法一U盘当做A盘安装CS3000方法一删除虚拟软驱Windows_xpSP2系统下的设置防火墙的设置DCOM的设置系统的默认设置可能影响工程师站对操作站的数据传输WINDOWS防火墙的设置路径：开始/控制面板/安全中心/防火墙我们只需将常规选项卡选到关闭（不推荐）状态如下图关闭安全警报路径：控制面板/安全中心/更改安全中心通知我的方式关闭防火墙关闭自动更新关闭病毒防护DCOM设置方法：开始/运行在组件服务对话框中用鼠标右键单击我的电脑选择属性对话框...
