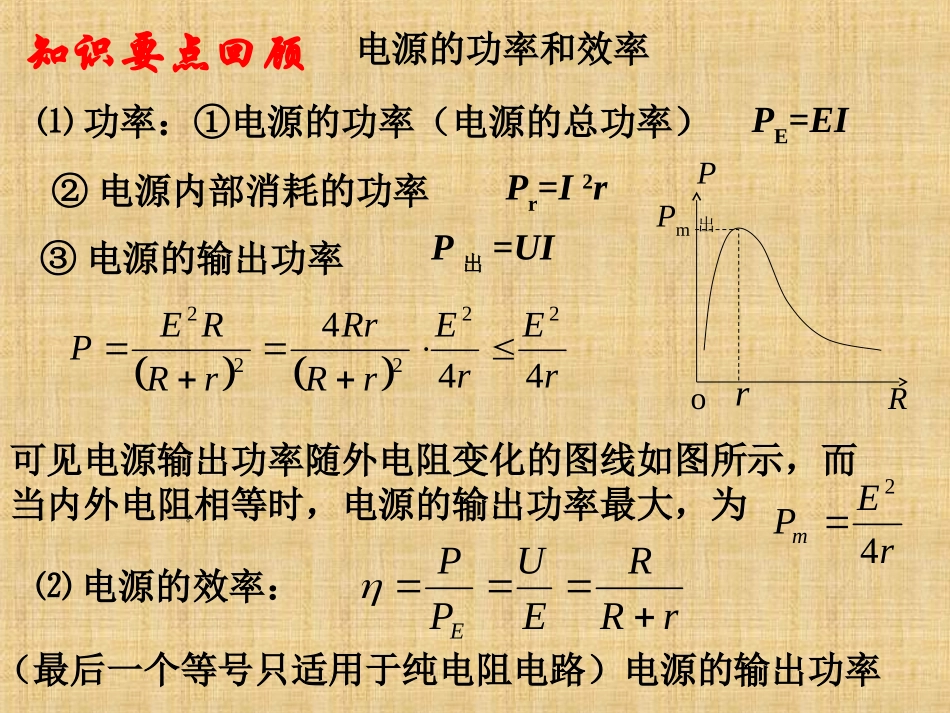

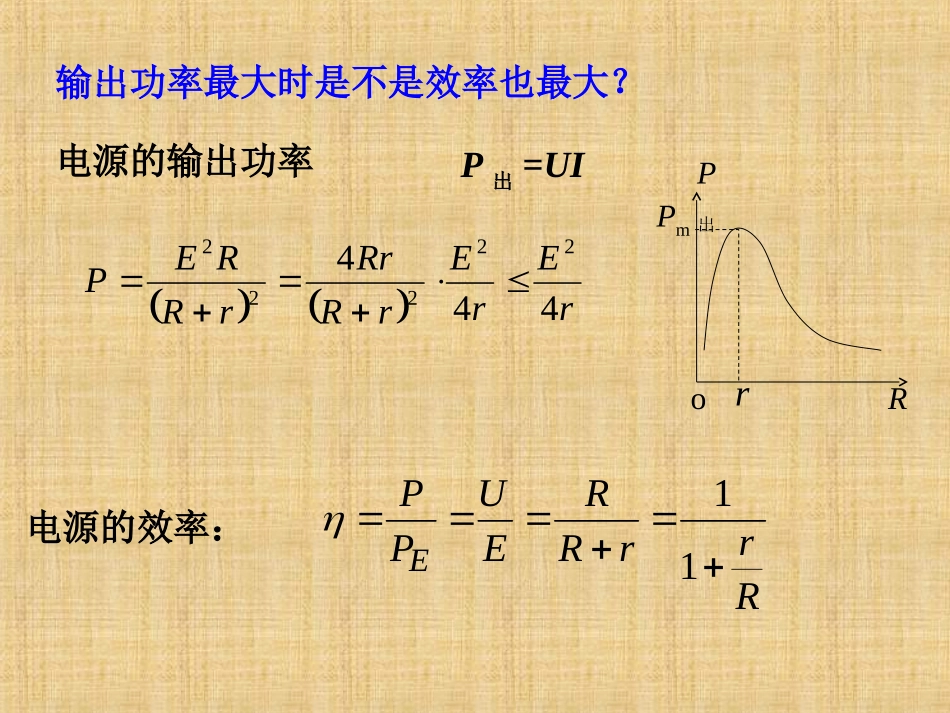

闭合电路的欧姆定律rRREUPPErErErRRrrRREP44422222rEPm42oRP出Pmr⑴功率：①电源的功率（电源的总功率）⑵电源的效率：（最后一个等号只适用于纯电阻电路）电源的输出功率可见电源输出功率随外电阻变化的图线如图所示，而当内外电阻相等时，电源的输出功率最大，为。②电源内部消耗的功率③电源的输出功率知识要点回顾电源的功率和效率PE=EIPr=I2rP出=UIRrrRREUPPE11rErErRRrrRREP44422222oRP出Pmr电源的效率：电源的输出功率P出=UI输出功率最大时是不是效率也最大？问题一：闭合电路中的功率极值问题R2R1rE拓展:如图，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是（）A、当R2=R1+r时，R2获得最大功率B、当R1=R2+r时，R1获得最大功率C、当R2=0，R1获得最大功率D、当R2=0，电源的输出功率最大A、C1、求电路某一可变电阻部分的最大功率时，可以把这部分电路等效为电源的外电路，其余部分等效为内电路，再把电源电动势及内阻也随着等效后，就可以用当内、外电路的电阻相等时，电源输出功率最大的规律。2、如果等效后不能满足内、外电路电阻相等，那得根据具体问题另找其它的方法求解。3、求电路中定值电阻上的最大功率时，应分析它分得的电压或通过的电流，利用公式直接求。小结rErErRRrrRREP44422222rEPm42oRP出Pmr①电源的功率（电源的总功率）（最后一个等号只适用于纯电阻电路）电源的输出功率可见电源输出功率随外电阻变化的图线如图所示，而当内外电阻相等时，电源的输出功率最大，为。②电源内部消耗的功率③电源的输出功率PE=EIPr=I2rP出=UI1、故障特点问题二：电路的故障分析问题①断路的特点：是指电路两点间（或用电器两端）的电阻无穷大，此时无电流通过，若电源正常时，即用电压表两端并联在这段电路上，指针发生偏转，则该段电路断路，电表示数约等于电源电压。②短路的特点：是指电路两点间（或用电器两端）的电阻趋于零，此时电路两点间无电压，但有电流通过。题1、（2001年上海高考试题）如图所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）（A）R1断路（B）R2断路（C）R3短路（D）R4短路A2、故障的分析方法①假设法题2、如图所示,为了检测电路中的故障,用电压表测得UAE=6V,UED=0，UCD=0V，UCE=6V，测此电路中的故障可能是下列情况中的是（）A、R断路B、L断路C、R断路D、R’与L同时断路DR’RALDBCE小结:若测得该元件或导线的电压等于电源电压,说明该元件或导线发生断路故障.②仪表检测法思考:若用欧姆表如何检测上述电路故障?小结:必须先断开电路或拆下元件,若测得该元件或导线的电阻为无穷大,说明该元件或导线发生断路故障.题3、某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，则（）A、仅电热壶所在的C、D两点间发生了断路故障B、仅电热壶所在的C、D两点间发生了短路故障C、因为插座用导线接地，所以发生了上述故障D、仅导线AB间断路D检查电路故障的常用方法1、电压表检查法：当电路中接有电源时，可以用电压表测量各部分电路上的电压，通过对测量电压值的分析，就可以确定故障。在用电压表检查时，一定要注意电压表的极性正确和量程符合要求。2、欧姆表检查法：当电路中断开电源后，可以利用欧姆表测量各部分电路的电阻，通过对测量电阻值的分析，就可以确定故障。在用欧姆表检查时，一定要注意切断电源。3、电流表检查法：当电路中接有电源时，可以用电流表测量各部分电路上的电流，通过对测量电流值的分析，就可以确定故障。在用电流表检查时，一定要注意电流表的极性正确和量程符合要求。4、试电笔检查法：对于家庭用电线路，当出现故障时，可以利用试电笔进行检查。在用试电笔检查电路时，一定要用手接触试电笔的上金属体。拓展（97年高考试题）在如图所示电路的三根导线...
