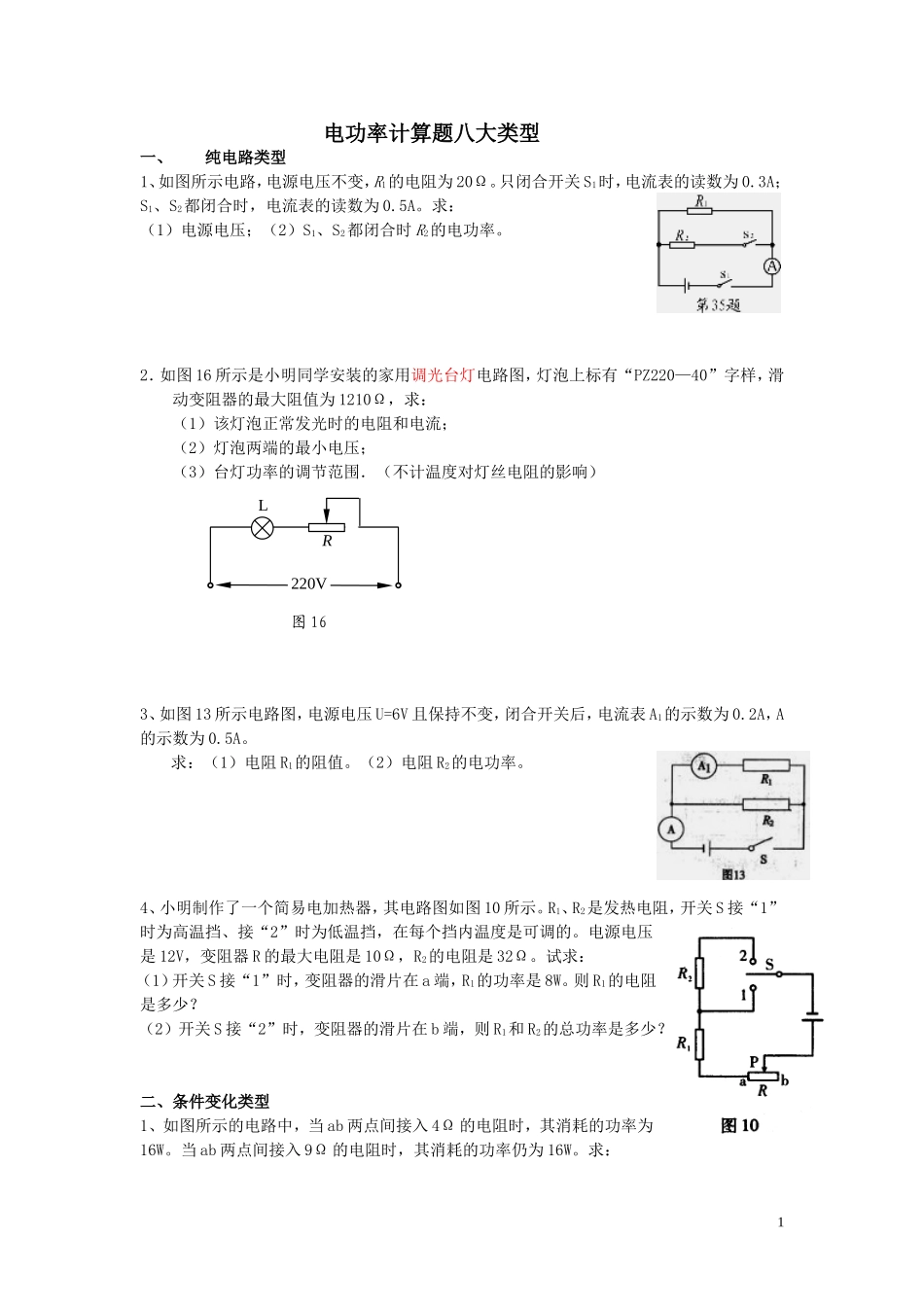

电功率计算题八大类型一、纯电路类型1、如图所示电路，电源电压不变，R1的电阻为20Ω。只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。2．如图16所示是小明同学安装的家用调光台灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求：（1）该灯泡正常发光时的电阻和电流；（2）灯泡两端的最小电压；（3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）3、如图13所示电路图，电源电压U=6V且保持不变，闭合开关后，电流表A1的示数为0.2A，A的示数为0.5A。求：（1）电阻R1的阻值。（2）电阻R2的电功率。4、小明制作了一个简易电加热器，其电路图如图10所示。R1、R2是发热电阻，开关S接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。电源电压是12V，变阻器R的最大电阻是10Ω，R2的电阻是32Ω。试求：（1）开关S接“1”时，变阻器的滑片在a端，R1的功率是8W。则R1的电阻是多少？（2）开关S接“2”时，变阻器的滑片在b端，则R1和R2的总功率是多少？二、条件变化类型1、如图所示的电路中，当ab两点间接入4Ω的电阻时，其消耗的功率为16W。当ab两点间接入9Ω的电阻时，其消耗的功率仍为16W。求：1LR220V图16⑴ab两点间接入4Ω和9Ω的电阻时，电路中的电流；⑵电源的电压。2、一只“220V100W”的灯泡，接在照明电路中，则(1)正常发光时，通过灯泡的电流多大(计算结果保留两位小数)？(2)正常发光时，通电1min灯泡消耗的电能是多少？(3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W，则输电线上消耗的功率多大(电源电压为220V)？3、如图所示，小灯泡L标有“6V3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这时灯泡恰好正常发光．求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围．（归属第三类）三、范围变化类型1、如图18所示，将滑动变阻器滑片P从某一位置移动到另一位置，电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，求在此过程中：（不计温度对电阻的影响，电源电压保持不变）（1）定值电阻R0两端电压的变化量是多少?2（2）定值电阻R0电功率的变化量是多少？2．（2011柳州）如图l5，电源电压l8V且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V”量程，灯泡上标有“6V3W”字样，灯丝电阻保持恒定不变。求：（1）灯泡正常发光时的电流；（2）当电流表的示数为0.4A时，电压表的示数；（3）为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻。3．（04南通）如图16所示是小明同学安装的家用调光台灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求：（1）该灯泡正常发光时的电阻和电流；（2）灯泡两端的最小电压；（3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）四、用电器组合型1、已知L1标有6V3W,L2标有9V9W,若L1L2（1）串联时要使其中一盏灯正常发光，则电路中允许通过的最大电流和电源电压？（2）并联时要使其中一盏灯正常发则干路中电流和电源电压？2、已知电灯L标有12V6W,如将其接在电源电压为18V的电源时，若使电灯正常发光，则应该联一个多大的电阻？3、L1L2分别为220V100W和220V25W,若要使L1比L2亮则，L1与L2联。若要L2比L1亮，L1与L2联。五、实际生活应用类型（串联型）1．用电饭锅的工作原理如图所示，当开关S闭合或断开时可以实现电3LR220V图16饭锅的加热或保温状态。已知电饭锅在一种状态下的总功率为100W，在另一种状态下总功率为800W，且R1、R2的阻值不随温度变化，求（1）加热时的电流（2）R1和R2的阻值（3）保温时R1的功率。2．（并联型）如下表及图所示，是某电热饮水机说时书的一些数据和电路原理图，该电热饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）。求：（1）当开关S闭合，开关S0断开时，饮水机的功率是多大？（2）保...
