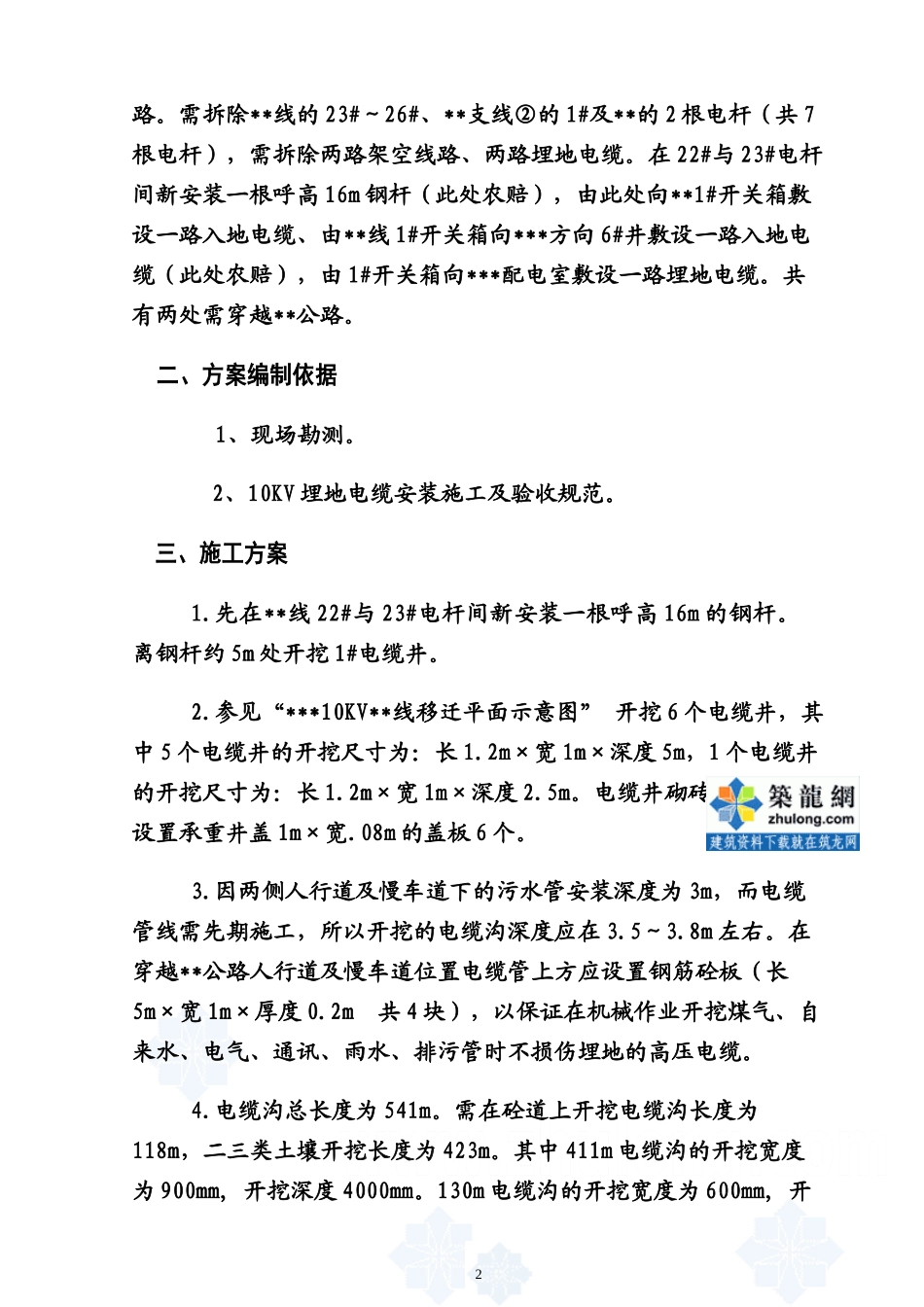

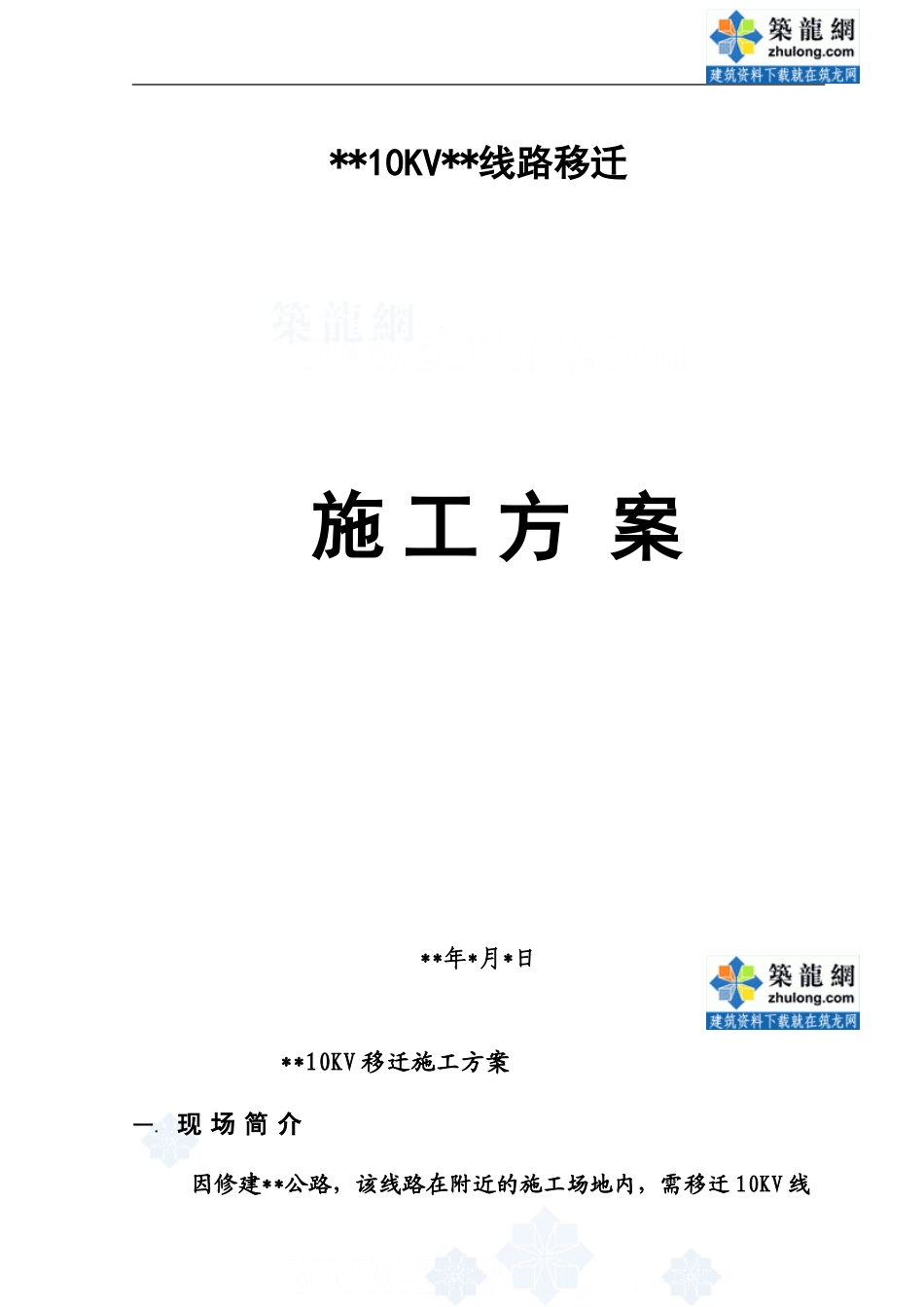

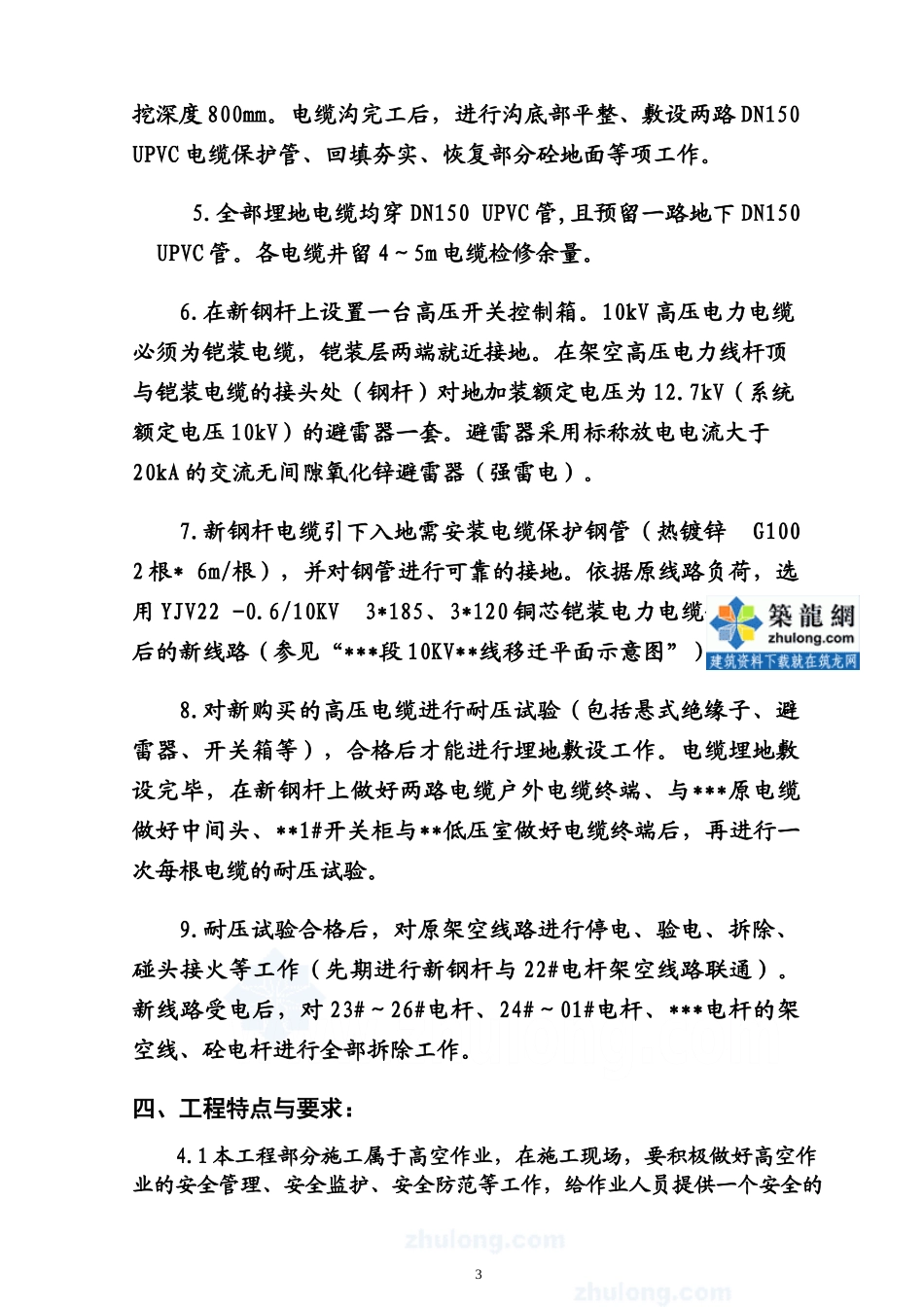

**10KV**线路移迁施工方案**年*月*日**10KV移迁施工方案一.现场简介因修建**公路，该线路在附近的施工场地内，需移迁10KV线路。需拆除**线的23#～26#、**支线②的1#及**的2根电杆（共7根电杆），需拆除两路架空线路、两路埋地电缆。在22#与23#电杆间新安装一根呼高16m钢杆（此处农赔），由此处向**1#开关箱敷设一路入地电缆、由**线1#开关箱向***方向6#井敷设一路入地电缆（此处农赔），由1#开关箱向***配电室敷设一路埋地电缆。共有两处需穿越**公路。二、方案编制依据1、现场勘测。2、10KV埋地电缆安装施工及验收规范。三、施工方案1.先在**线22#与23#电杆间新安装一根呼高16m的钢杆。离钢杆约5m处开挖1#电缆井。2.参见“***10KV**线移迁平面示意图”开挖6个电缆井，其中5个电缆井的开挖尺寸为：长1.2m×宽1m×深度5m，1个电缆井的开挖尺寸为：长1.2m×宽1m×深度2.5m。电缆井砌砖抹灰，并设置承重井盖1m×宽.08m的盖板6个。3.因两侧人行道及慢车道下的污水管安装深度为3m，而电缆管线需先期施工，所以开挖的电缆沟深度应在3.5～3.8m左右。在穿越**公路人行道及慢车道位置电缆管上方应设置钢筋砼板（长5m×宽1m×厚度0.2m共4块），以保证在机械作业开挖煤气、自来水、电气、通讯、雨水、排污管时不损伤埋地的高压电缆。4.电缆沟总长度为541m。需在砼道上开挖电缆沟长度为118m，二三类土壤开挖长度为423m。其中411m电缆沟的开挖宽度为900mm,开挖深度4000mm。130m电缆沟的开挖宽度为600mm,开2挖深度800mm。电缆沟完工后，进行沟底部平整、敷设两路DN150UPVC电缆保护管、回填夯实、恢复部分砼地面等项工作。5.全部埋地电缆均穿DN150UPVC管,且预留一路地下DN150UPVC管。各电缆井留4～5m电缆检修余量。6.在新钢杆上设置一台高压开关控制箱。10kV高压电力电缆必须为铠装电缆，铠装层两端就近接地。在架空高压电力线杆顶与铠装电缆的接头处（钢杆）对地加装额定电压为12.7kV（系统额定电压10kV）的避雷器一套。避雷器采用标称放电电流大于20kA的交流无间隙氧化锌避雷器（强雷电）。7.新钢杆电缆引下入地需安装电缆保护钢管（热镀锌G1002根*6m/根），并对钢管进行可靠的接地。依据原线路负荷，选用YJV22-0.6/10KV3*185、3*120铜芯铠装电力电缆作为移迁后的新线路（参见“***段10KV**线移迁平面示意图”）。8.对新购买的高压电缆进行耐压试验（包括悬式绝缘子、避雷器、开关箱等），合格后才能进行埋地敷设工作。电缆埋地敷设完毕，在新钢杆上做好两路电缆户外电缆终端、与***原电缆做好中间头、**1#开关柜与**低压室做好电缆终端后，再进行一次每根电缆的耐压试验。9.耐压试验合格后，对原架空线路进行停电、验电、拆除、碰头接火等工作（先期进行新钢杆与22#电杆架空线路联通）。新线路受电后，对23#～26#电杆、24#～01#电杆、***电杆的架空线、砼电杆进行全部拆除工作。四、工程特点与要求：4.1本工程部分施工属于高空作业，在施工现场，要积极做好高空作业的安全管理、安全监护、安全防范等工作，给作业人员提供一个安全的3作业环境。（1）落实高处作业的各项安全技术措施，做到预知危险源，防范于未然。（2）施工时，应严格执行安全防护措施，坚持“以人为本”的原则，在确保施工人员安全的前提下方可作业。（3）作业人员身体健康。不可安排患有心脏病、高血压、精神病、癫痫病等不适合从事高处作业的人员参加作业。（4）作业人员的衣着要灵便，但不可赤膊裸身。脚下要穿软底防滑鞋，决不能穿着拖鞋、硬底鞋和带钉易滑鞋。操作时要严格遵守各项安全操作规程和劳动纪律，坚持“不伤害他人、不伤害自己、不被他人伤害”的原则，确保施工安全进行。（5）高空作业中所用的物料应堆放平稳，不可置放在临边附近，也不可妨碍安全通道处。拆卸下来的物体、剩余材料和废料等都要及时清理和及时运走，不得任意乱置或向下丢弃。传递物件时不能抛掷。各施工作业场所内，凡有坠落可能的任何物料，都要一律先行撤除，以防坠落伤人。（6）施工过程中若发现高空作业的安全设施有缺陷或隐患，应立即处理解决。对危及人身安全的隐患，应立即停止作业，进行整改。所有安全防护设施和安全标志，任何人都不...
