球阀 结构 (Ball Valve)VIP免费

球阀 结构 (Ball Valve)_第1页
1/51
球阀 结构 (Ball Valve)_第2页
2/51
球阀 结构 (Ball Valve)_第3页
3/51

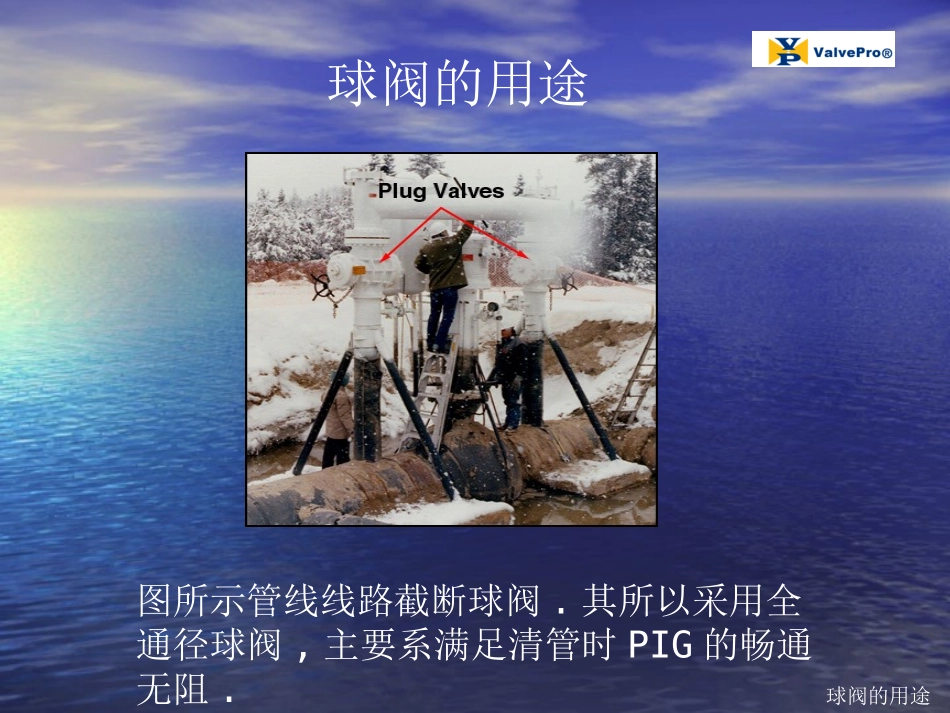

2.12.1球阀的用途球阀的用途2.22.2球阀的种类球阀的种类2.32.3球阀的结构球阀的结构2.42.4球阀的密封球阀的密封第二章球阀(BallValve)球阀图所示管线线路截断球阀.其所以采用全通径球阀,主要系满足清管时PIG的畅通无阻.球阀的用途球阀的用途球阀的种球阀的种类类A.依结构分B.依球径分C.依设计分D.依密封原理分球阀的种类A.A.依结构分依结构分::–全焊型全焊型–两段螺栓型两段螺栓型–三体螺栓型三体螺栓型–顶装式顶装式球阀的种类旋转式密封座的设计旋转式密封座的设计老式的Cameron球阀有一个特别设计就是旋转式密封座结构。当阀体被旋转到关闭的位置,与球体两侧相连接的“dog”将推转密封圈旋15度.旋转式阀座密封圈结构具有使受损的阀座密封面远离球体对应受损面的作用,从而减小泄漏通道的通过能力,注入密封挤后增加了密封的可靠性.球体逆时针旋转90度使阀门处于关位,但是在阀门关到7/8的时候,随着阀座密封圈的旋转,拨齿咬合效应出现,从而使得最后1/8的关阀行为因推密封座旋转而变得异常困难.当阀门开关24次时,阀座密封圈完成一个360度的全旋转通常使用于埋地或海底管线.阀心为圆柱体.阀体与阀端的连接也是全焊接.全焊型球阀的种类全焊型管柱型球阀通过阀体的球形外观可判断该阀门为球阀。图片显示的是CameronT31全焊接球阀,其特点是球体具有横向的焊缝Cameron球阀属于耳轴式球阀,具有双截断和自泄式的结构。老式的Cameron球阀通常具有旋转式阀座密封圈结构全焊型球形球阀球阀的种类通过阀体的球形外观可判断该阀门为球阀。图片显示的是BorsigModelG型焊接球阀,其特点是球体具有纵向的焊接痕迹全焊型球形球阀球阀的种类两段螺栓型两段螺栓型设计通常其尺寸不超过24英寸球阀的种类三体螺栓型阀门更换容易,但不适合埋地球阀的种类此类阀门的上盖在管线没有压力时是可以打开,进行阀门的修理而不需要断接管线.顶装式球阀的种类FullWeldSplitBodyTop-EntryPossibleleakagetoAtmosphereBodyNo.YesYesTrunningYesYesYesOnepiecebodyYesNoYesRepairableNoYesYesRepairableinlineNoNoYes球阀的特性比较球阀的种类B.依球径分•全通径球阀•缩径球阀球阀的种类全通径球阀球径与端口通一口径标识:10x10x10(端口口径:10英寸,球径:10英寸)球阀的种类球径小于端口口径标识:10x8x10(端口口径:10英寸,球径:8英寸)缩径球阀球阀的种类耳轴式(Trunnion)浮动式(Floating)轨道球阀(Orbit)C.依设计分球阀的种类耳轴式(Trunnion)•阀门系绕着固定轴旋转开关阀门关闭时阀门关闭时,,管线压力直接作管线压力直接作用于球体传递到轴承用于球体传递到轴承..•阀门关闭时阀门关闭时,,下游的密封座除了弹簧的作用力外下游的密封座除了弹簧的作用力外,,不承受载不承受载力力球阀的种类耳轴式轴承设计相异耳轴式轴承设计相异一般设计特殊设计球阀的种类上窄下宽的支撑支撑有偏移浮动式(Floating)阀门关闭时,管线压力直接作用于球体推向密封座以达密封的效果球阀的种类耳轴式与浮动球阀的比较耳轴式与浮动球阀的比较ItemTrunning耳轴式Floating浮动式OperatingTorqueLowHighMax.pressingtotheseatringLowHighMax.pressureratingHighLowCostsHighLow球阀的种类在设计结构上非常的相似。通常阀杆具有特别的密封机理:在球体旋转90度前,阀杆推动球体离开阀座密封圈。这些阀也具有一个螺纹明杆,易受腐蚀GroveOmega轨道球阀(Orbit)CameronOrbit球阀的种类D.依密封原理分DBB(DoubleBlock&Bleed)DPE(DoublePistonEffect)SR(SelfRelief–Up/Downstream球阀的种类密封座与阀球接触的地方嵌入0.02“(0.5mm)的耐龙材质(图中蓝色部分)的密封圈,从而增加了密封的效果.2.3球阀的结构所有的球阀都包括一个球体关闭件结构。阀由开到所有的球阀都包括一个球体关闭件结构。阀由开到关,关闭件旋转关,关闭件旋转9090度。通常顺时针方向是关阀方度。通常顺时针方向是关阀方向向球阀的结构轴承式固定球阀轴承式固定球阀阀体丝扣阀杆注脂口密封座注脂口阀体排污口耳轴球阀的结构浮动球阀的结构浮动球阀的结构球阀的结构浮动球在顶点与阀杆支撑并能够横向移动至压力低的任何方向。浮动球绕阀体中心线作90度旋转来达到开启、...
