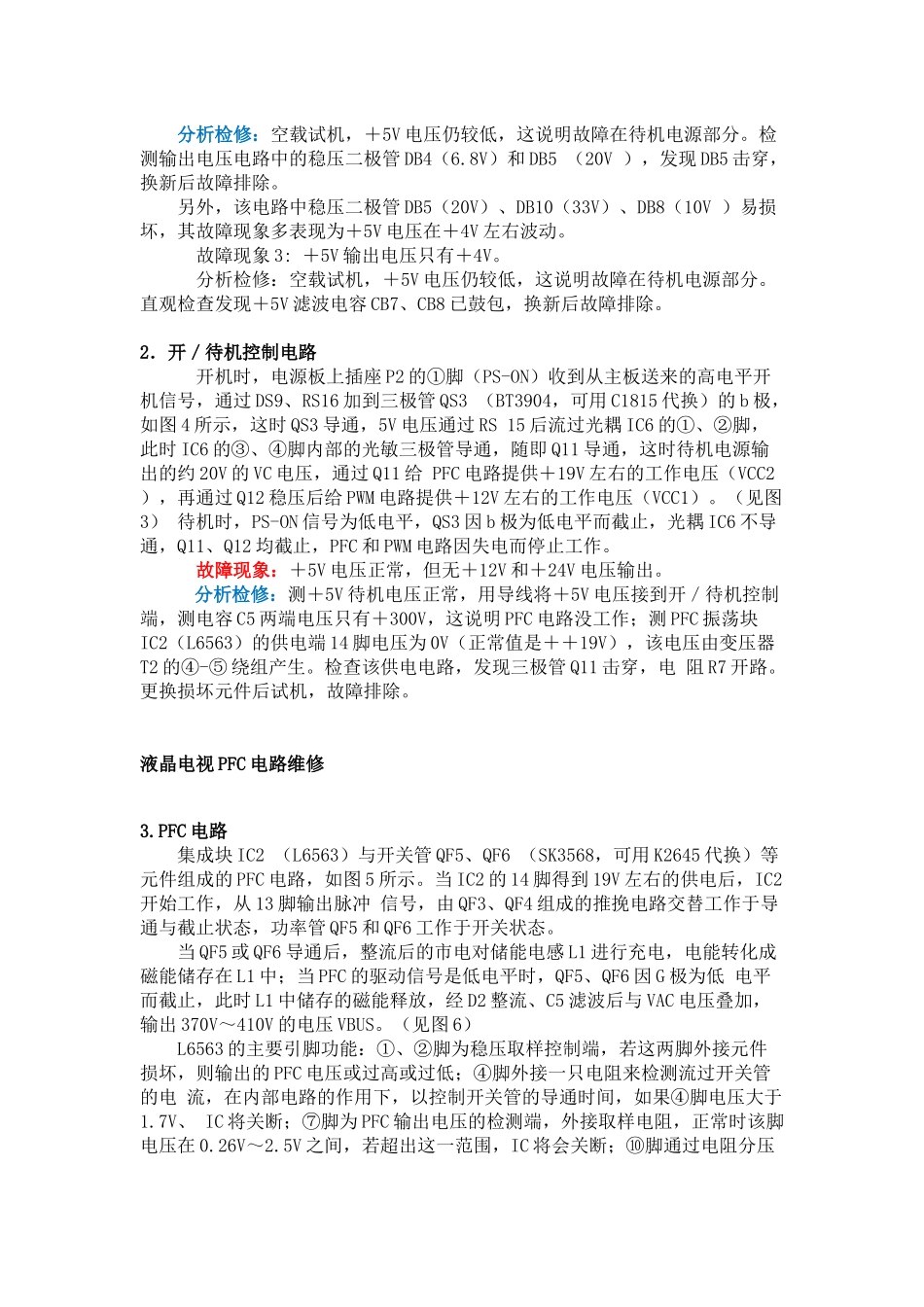

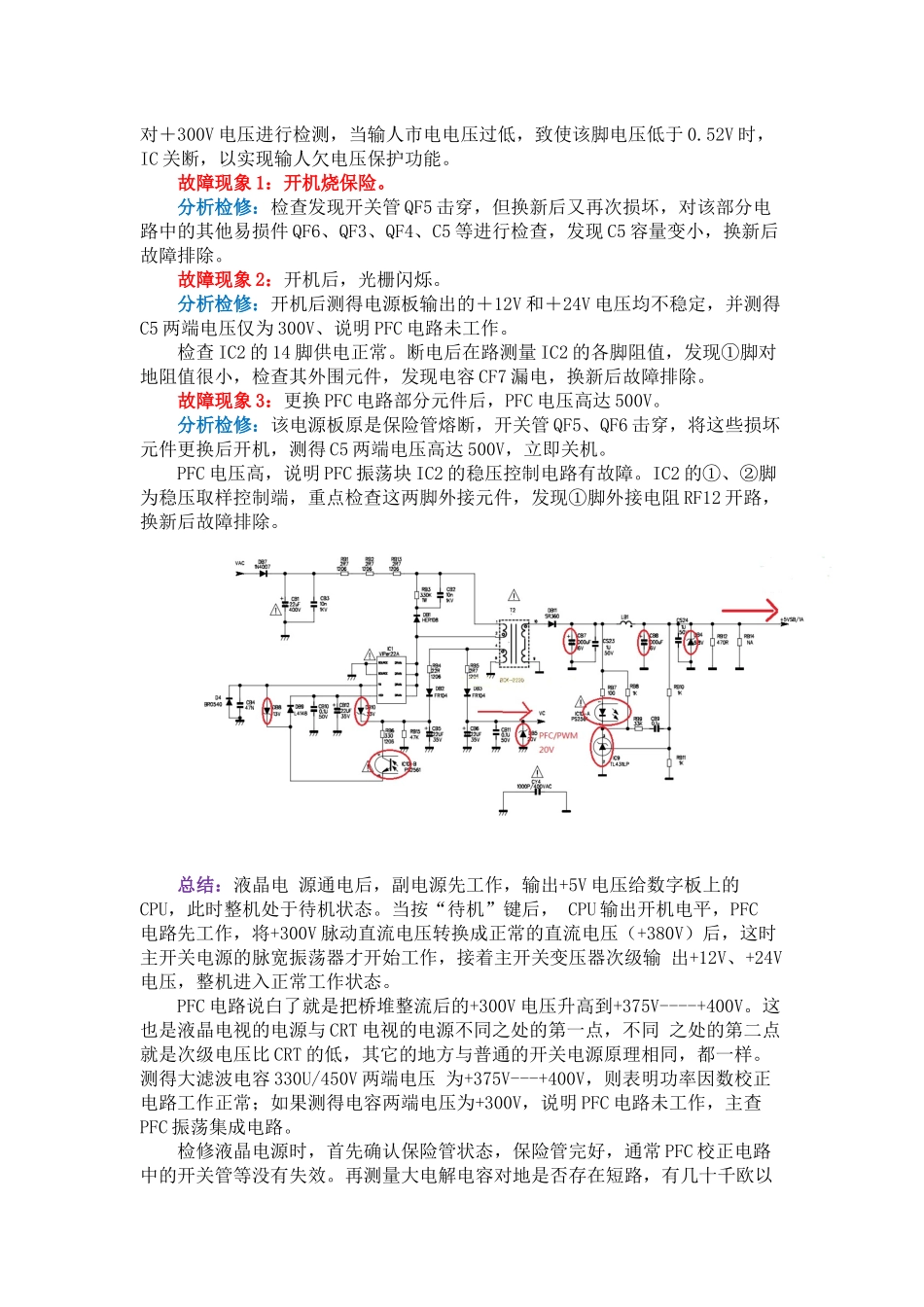

液晶电视电源板常见的故障判断和检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱。下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。1:待机电路。接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明TL431损坏或其外围元件有问题。故障现象1：无＋5V电压输出。分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB13端头焊接部分已脱焊。建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。故障现象2:＋5V电压在3V左右波动。分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。检测输出电压电路中的稳压二极管DB4（6.8V）和DB5（20V），发现DB5击穿，换新后故障排除。另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。故障现象3:＋5V输出电压只有＋4V。分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。直观检查发现＋5V滤波电容CB7、CB8已鼓包，换新后故障排除。2．开／待机控制电路开机时，电源板上插座P2的①脚（PS-ON）收到从主板送来的高电平开机信号，通过DS9、RS16加到三极管QS3（BT3904，可用C1815代换）的b极，如图4所示，这时QS3导通，5V电压通过RS15后流过光耦IC6的①、②脚，此时IC6的③、④脚内部的光敏三极管导通，随即Q11导通，这时待机电源输出的约20V的VC电压，通过Q11给PFC电路提供＋19V左右的工作电压（VCC2），再通过Q12稳压后给PWM电路提供＋12V左右的工作电压（VCC1）。（见图3）待机时，PS-ON信号为低电平，QS3因b极为低电平而截止，光耦IC6不导通，Q11、Q12均截止，PFC和PWM电路因失电而停止工作。故障现象：＋5V电压正常，但无＋12V和＋24V电压输出。分析检修：测＋5V待机电压正常，用导线将＋5V电压接到开／待机控制端，测电容C5两端电压只有＋300V，这说明PFC电路没工作；测PFC振荡块IC2（L6563）的供电端14脚电压为0V（正常值是＋＋19V），该电压由变压器T2的④-⑤绕组产生。检查该供电电路，发现三极管Q11击穿，电阻R7开路。更换损坏元件后试机，故障排除。液晶电视PFC电路维修3.PFC电路集成块IC2（L6563）与开关管QF5、QF6（SK3568，可用K2645代换）等元件组成的PFC电路，如图5所示。当IC2的14脚得到19V左右的供电后，IC2开始工作，从13脚输出脉冲信号，由QF3、QF4组成的推挽电路交替工作于导通与截止状态，功率管QF5和QF6工作于开关状态。当QF5或QF6导通后，整流后的市电对储能电感L1进行充电，电能转化成磁能储存在L1中；当PFC的驱动信号是低电平时，QF5、QF6因G极为低电平而截止，此时L1中储存的磁能释放，经D2整流、C5滤波后与VAC电压叠加，输出370V～410V的电压VBUS。（见图6）L6563的主要引脚功能：①、②脚为稳压取样控制端，若这两脚外接元件损坏，则输出的PFC电压或过高或过低；④脚外接一只电阻来检测流过开关管的电流，在内部电路的作用下，以控制开关管的导通时间，如果④脚电压大于1.7V、IC将关断；⑦脚为PFC输出电压的检测端，外接取样电阻，正常时该脚电压在0.26V...
