汽车底盘结构认识VIP免费

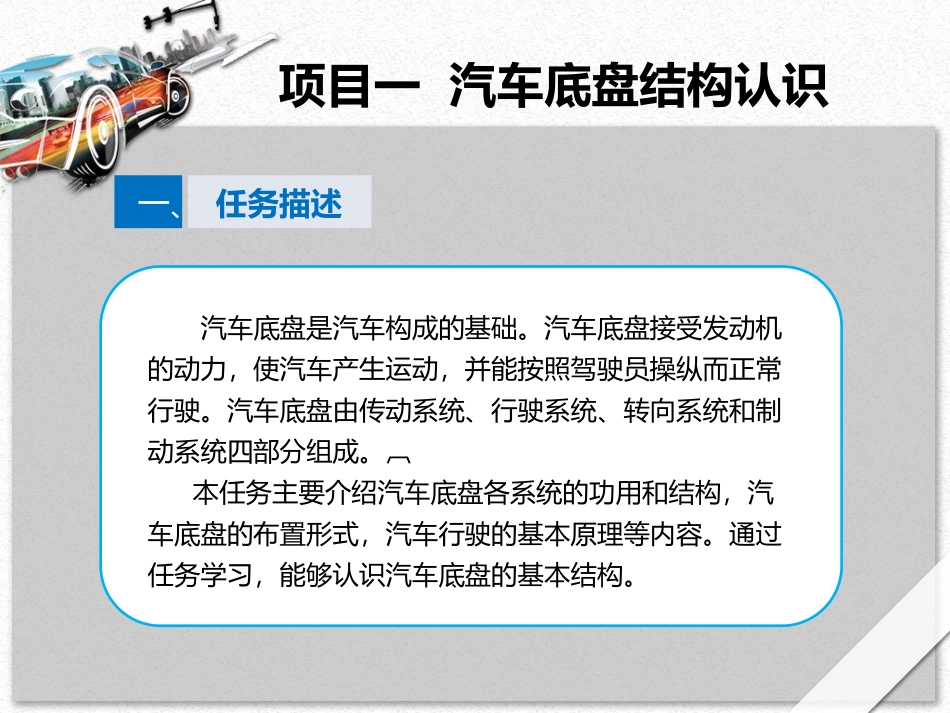

汽车底盘构造与维修PPT模板下载：www.1ppt.com/moban/行业PPT模板：www.1ppt.com/hangye/节日PPT模板：www.1ppt.com/jieri/PPT素材下载：www.1ppt.com/sucai/PPT背景图片：www.1ppt.com/beijing/PPT图表下载：www.1ppt.com/tubiao/优秀PPT下载：www.1ppt.com/xiazai/PPT教程：www.1ppt.com/powerpoint/Word教程：www.1ppt.com/word/Excel教程：www.1ppt.com/excel/资料下载：www.1ppt.com/ziliao/PPT课件下载：www.1ppt.com/kejian/范文下载：www.1ppt.com/fanwen/试卷下载：www.1ppt.com/shiti/教案下载：www.1ppt.com/jiaoan/能力目标•掌握汽车底盘的功用与组成；•熟悉汽车底盘的布置形式及应用；•了解汽车行驶的基本原理。•能认识汽车底盘的各个总成；•能说明汽车底盘各总成之间的连接关系。知识目标项目一汽车底盘结构认识一、任务描述汽车底盘是汽车构成的基础。汽车底盘接受发动机的动力，使汽车产生运动，并能按照驾驶员操纵而正常行驶。汽车底盘由传动系统、行驶系统、转向系统和制动系统四部分组成。本任务主要介绍汽车底盘各系统的功用和结构，汽车底盘的布置形式，汽车行驶的基本原理等内容。通过任务学习，能够认识汽车底盘的基本结构。项目一汽车底盘结构认识二、知识学习1.汽车底盘的功用汽车底盘是汽车各总成和部件的安装基础，保证它们有正确的相对位置，承受汽车的各种动、静载荷，接受发动机的动力，使汽车能够按照驾驶员操纵而正常行驶。项目一汽车底盘结构认识2.汽车底盘的组成汽车底盘的组成项目一汽车底盘结构认识载货汽车和部分轿车传动系统的组成1—离合器；2—变速器；3—万向节；4—桥壳；5—差速器；6—半轴；7—主减速器；8—传动轴1）传动系统1）传动系统项目一汽车底盘结构认识行驶系统的组成1—车架；2—后悬架；3—驱动桥；4—后轮；5—前轮；6—从动桥；7—前悬架Ft—牵引力；Mt—驱动转矩2）行驶系统2）行驶系统项目一汽车底盘结构认识转向系统的组成1—转向盘；2—转向轴；3—转向万向节；4—转向传动轴；5—转向器；6—转向摇臂；7—转向直拉杆；8—转向节臂；9—左转向节；10、12—梯形臂；11—转向横拉杆；13—右转向节3）转向系统3）转向系统项目一汽车底盘结构认识制动系统的组成1—前轮盘式制动器；2—制动总泵；3—真空助力器；4—制动踏板机构；5—后轮鼓式制动器；6—制动组合阀；7—制动警示灯4）制动系统4）制动系统项目一汽车底盘结构认识2）发动机前置、后轮驱动1）发动机前置、前轮驱动4）发动机前置、全轮驱动3）发动机后置、后轮驱动2.汽车底盘的布置形式项目一汽车底盘结构认识4.汽车行驶的基本原理1）驱动力和行驶阻力1）驱动力和行驶阻力（1）驱动力（2）滚动阻力（3）空气阻力（4）坡度阻力（5）加速阻力项目一汽车底盘结构认识汽车行驶的驱动力平衡方程为Ft=Ff+Fw+Fi+Fj因此，驱动力必须大于滚动阻力、空气阻力、坡度阻力之和，才能加速行驶。若驱动力小于这三个阻力之和，则汽车无法开动，正在行驶的汽车将减速直至停车。因此，汽车行驶的第一个条件为：Ft≥Ff+Fw+Fi此条件为汽车行驶的驱动条件，但它并不是汽车行驶的充分条件，实际上，驱动力是受附着力限制的。2）汽车行驶的驱动条件2）汽车行驶的驱动条件项目一汽车底盘结构认识附着力（Fφ）是地面对轮胎的切向反作用力的极限值，它与驱动轮法向反作用力成正比，还与附着系数有关。附着系数与路面的种类和状况、车轮运动状况、胎压及花纹有关，行驶车速对附着系数也有影响。汽车正常行驶时，为了避免驱动轮产生滑转现象，汽车行驶时必须满足如下附着条件。Fφ≥Ft3）汽车行驶的附着条件3）汽车行驶的附着条件项目一汽车底盘结构认识将汽车的驱动条件与附着条件联写，则有Fφ≥Ft≥Ff+Fw+Fi（1-1）式（1-1）即汽车的驱动与附着条件，是汽车行驶的充分与必要条件。4）汽车行驶的驱动与附着条件4）汽车行驶的驱动与附着条件项目一汽车底盘结构认识三、任务实施1.准备工作设备工具汽车底盘各系统总成、零部件。常用拆装工具。项目一汽车底盘结构认识2.汽车底盘结构认识1）传动系统认识1）传动系统认识项目一...
