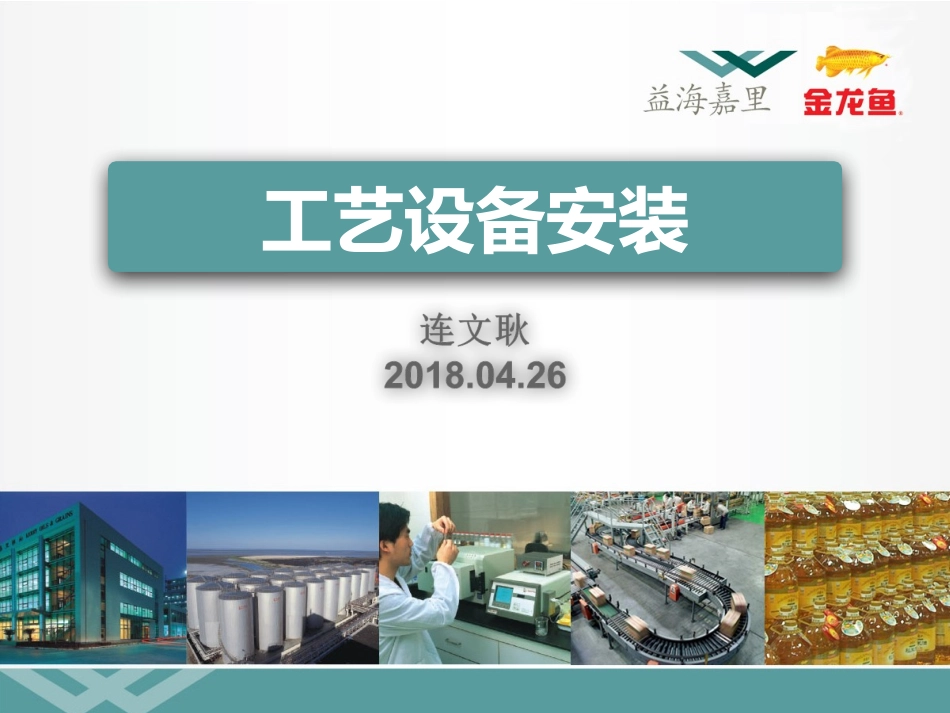

工艺设备安装VIP专享VIP免费

工艺设备安装目的目标专业地监管属地设备的施工现场，有效的避免生产事故与安全事故的发生指导和落实工艺设备的施工要求，有效的减少设备安装施工缺陷保证施工质量前言使施工现场管理人员对设备有足够专业的认识并掌握设备安装规程、参数调整等技能确认安装设备与属地现场条件是否合理，确保施工工艺要求得到有效传达设备的吊运2施工前注意事项1钳工基础技能5工艺规划基础3常用设备安装4目录施工前注意事项施工安装前对备品备件的说明书、图纸、铭牌等信息进行核对，旧设备在拆装前对尺寸、型号进行测量核对确认。23根据工程设计、工艺需求与施工人员进行工作交底，把相关要求、注意事项尽早的告知施工负责人或技术员。评估施工现场环境，排查现场安全隐患。1243判断核对现场设备安装与工程设计是否存在冲突，发现问题及时与工程部反馈与沟通。3设备的吊运评估吊装方案的进度和经济性是否合理，协调好准备工作提高吊装效率。3吊装前评估确定设备工件的几何尺寸和重量，与现场吊装人员确认吊点和固定是否合理。吊装精密设备仪器时，注意做好设备的防护，设备周围有易拆卸的附属配件时尽量先拆除，起吊后要小心轻放。1233评估现场环境排查安全隐患，你有权停止任何不安全行为。4工艺规划基础独立基础悬挂基础筏式基础桩式基础设备基础设计工艺规划基础临时垫脚基础裂缝底座倾斜常见设备基础问题底座虚空01020304常用设备安装电机减速机泵风机输送机•电机接线盒的角度•电机减速机底座对中调校•减速机透气阀和油位的要求•联轴器的种类特性电机减速机常用设备安装电机减速机“电机接线盒角度”的确定电机减速机电机减速机底座对中调校采用U型调整垫片侧边制作调整顶丝透气帽，始终在最高位，安装完成后开机前拆除橡胶圈红色油堵或油位镜起油位标识作用减速机上许多这样的堵头，根据安装方式的不同起不同的不用，最低位的堵头用来放油同一台减速电机上透气帽、油位堵头、放油堵头及其它堵头的接口尺寸均一致电机减速机减速机透气阀和油口的要求常用设备安装联轴器种类特性•欧米伽联轴器：成本高、性能稳定、保养更换简便•梅花垫联轴器：成本低、故障率高、检查更换不方便•齿轮/蛇形联轴器：成本高、精度高、性能稳定、保养更换不方便•轮胎联轴器：成本一般、精度低、性能不太稳定、更换检查简便•弹性销柱联轴器：成本一般、故障率高、维护更换不方便•离心泵•屏蔽泵•真空泵•螺杆泵常用设备安装泵（常用）的种类泵泵安装的基本要求（通用）基础是形式、尺寸、位置、标高是否符合工艺要求2确认进出口管道的尺寸和走向是否符合工艺要求1泵的安装水平不得超过1/1000mm，测量是应选加工面为基准，泵体不能用偏斜4在安装前确认泵体不应有缺件、损坏和锈蚀等，检查泵内部有没有遗留物体配件等3泵与管道连接方式偏移是，如由于管道焊接不正常，应优先保证泵体再调整管道6电机与泵连接前，应先单独测试电机的旋转向是否与泵体转向标识一致，确认无误后再组装5泵与管道连接完成后，不应在泵的进出口管道上焊接切割，如需的话应拆下泵，防止焊渣遗留进入泵内8相互连接的法兰端面轴心应平行自然对中，不应借螺栓或撬棍强行连接7泵泵管道安装的基本要求管路口径尽量与离心泵口径匹配，以避免能量损失太大2进出水管道中心线要与离心泵同轴心线，进水管道尽量避免倾斜角度，以减少产生气蚀。143露天或架空输送的钢管，需每隔一定距离设置一处U型转弯，以释放热胀冷缩的位移6输送管路尽量减少弯头，合理的管道设计可以减少能量损失、管损管耗5一般情况下进出口都应安装控制阀门，以利于调节负荷和检修机泵，管径大的需安装旁路阀门需要调整流量或压力的泵，尽量安装流量调节阀，防止进出口阀门半开造成阀芯冲刷磨损•鼓风机•罗茨风机•离心风机•轴流风机常用设备安装风机（常用）种类风机风机安装的基本要求（通用）基础的形式、尺寸、位置、标高是否符合工艺要求2确认进出口风道的尺寸和走向是否符合工艺要求1进出口风管要有独立的支架，不允许风管的重量集中到风机机壳上4风机与基础结合面、进出口风管的连接应调整自然吻合，不得强行连接3风管连接法兰采用软连接，避免风机振动...
