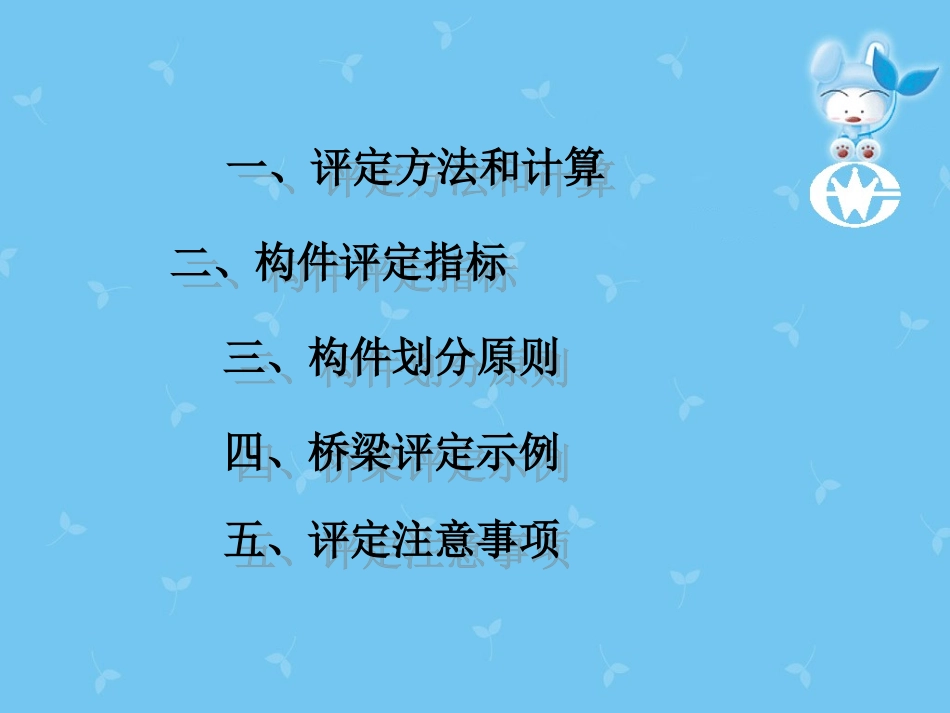

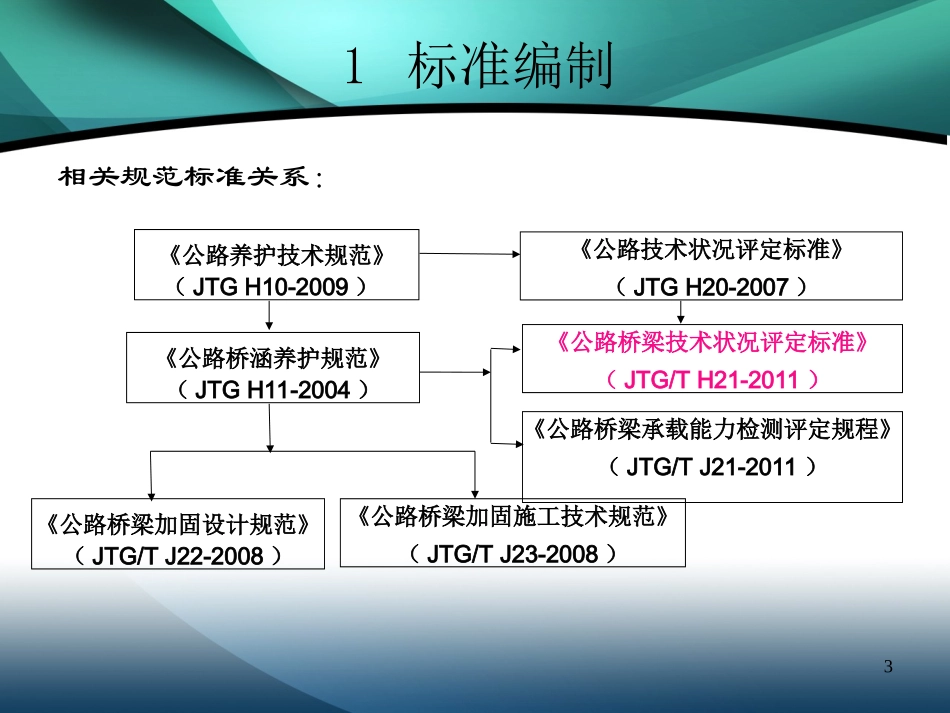

1公路桥梁技术状况评定•2015年3月12日2一、评定方法和计算一、评定方法和计算二、构件评定指标二、构件评定指标三、构件划分原则三、构件划分原则四、桥梁评定示例四、桥梁评定示例五、评定注意事项五、评定注意事项3《公路桥梁加固设计规范》（JTG/TJ22-2008）《公路桥涵养护规范》（JTGH11-2004）《公路养护技术规范》（JTGH10-2009）《公路桥梁技术状况评定标准》（JTG/TH21-2011）《公路技术状况评定标准》（JTGH20-2007）《公路桥梁承载能力检测评定规程》（JTG/TJ21-2011）《公路桥梁加固施工技术规范》（JTG/TJ23-2008）相关规范标准关系：1标准编制42《公路桥梁技术状况评定标准》介绍拱式桥上部结构构件评定指标及分级标准6评定方法及等级分类3桥梁技术状况评定计算4梁式桥上部结构构件评定指标及分级标准5总则1斜拉桥上部结构构件评定指标及分级标准8悬索桥上部结构构件评定指标及分级标准7桥梁下部结构构件评定指标及分级标准9术语和符号2桥面系构件评定指标及分级标准105第一部分评定方法和计算第一部分评定方法和计算63.1.1桥梁技术状况评定方法评定内容：公路桥梁技术状况评定包括桥梁构件、部件、桥面系、上部结构、下部结构和全桥评定。构件部件结构全桥（一片梁）（所有梁）（上部结构）（一座桥）评定方法：公路桥梁技术状况评定应采用分层综合评定与5类桥梁单项控制指标相结合的方法。3.1.2当单个桥梁存在不同结构形式时，可根据结构形式的分布情况划分评定单元，分别对各评定单元进行桥梁技术状况的等级评定。3.1桥梁技术状况评定方法71类2类5类4类3类功能完好轻微缺损全新状态主要构件大的缺损中等缺损主要构件存在严重缺损对使用功能无影响严重影响桥梁使用功能，或影响承载能力，不能保证正常使用尚能维持正常使用功能不能正常使用，危及桥梁安全，桥梁处于危险状态桥梁总体技术状况评定等级日常养护小修、保养加固、改建重建大修、加固改建中修对应处治对策3.2桥梁技术状况等级分类84桥梁技术状况评定4.1桥梁技术状况评定计算4.2各结构形式桥梁部件分类及权重值4.35类桥梁技术状况单项控制指标94.1.1桥梁构件的技术状况评分，按式评定标准表(4.1.1)计算。构件技术状况评分特点：1、构件得分随构件病害种类的增加而降低。2、无论构件病害程度与病害数量如何增加，构件得分始终>=04.1桥梁技术状况评定计算104.1桥梁技术状况评定计算114.1桥梁技术状况评定计算12例1：某桥波形梁护栏出现撞坏缺失现象。按照标准表10.4.1-1，病害最严重等级标度为“4”，该病害评定指标标度为“3”。根据以上信息，对应表4.1.1，该指标扣分值DPij=40分。该构件评分为：4.1桥梁技术状况评定计算13例2：某桥梁底某一片梁出现混凝土裂缝和剥落两种病害。1、查扣分值：按照标准中表5.1.1-12，病害最严重等级标度为“5”，裂缝病害评定指标标度为“3”，查表得该病害扣分值DPij=45分；按照标准表中5.1.1-2，病害最严重等级标度为“4”，混凝土剥落病害评定指标标度为“3”，查表得该病害扣分值DPij=40分；2、扣分值排序：DPij按从大到小的顺序排列，即:DPi1>DPi2，得DPi1=45，DPi2=403、计算：U2是第2种病害扣分值的修正值4、该片梁最终得分为39.4分4.1桥梁技术状况评定计算14•4.1.2桥梁部件的技术状况评分，按标准的式(4.1.2)计算。部件技术状况评分特点：1、组成部件的单个构件分数越低，部件分数也就越低。2、通过最差构件的得分对构件得分平均值进行修正。3、考虑到主要部件中最差构件对桥梁安全性的的影响，当主要部件中的构件评分值在[0,40）时，主要部件的评分值等于此构件的评分值。4.1桥梁技术状况评定计算154.1桥梁技术状况评定计算164.1桥梁技术状况评定计算17例1：某桥有2个桥台。按照标准对2个桥台进行逐一评定，得分分别为：80、60；该桥桥台最终得分为66分4.1桥梁技术状况评定计算18例2：某桥有10片梁。按照标准标准对10片梁进行逐一评定，得分分别为：100、65、100、100、100、75、80、100、100、100。该桥上部承重构件（梁）最终得分为87.7分。4.1桥梁技术状况评定计算19•4.1.3桥梁上部结构、下部结构、桥面系的技术状况评分按式(4.1.3)计算。4.1桥梁技术状...
