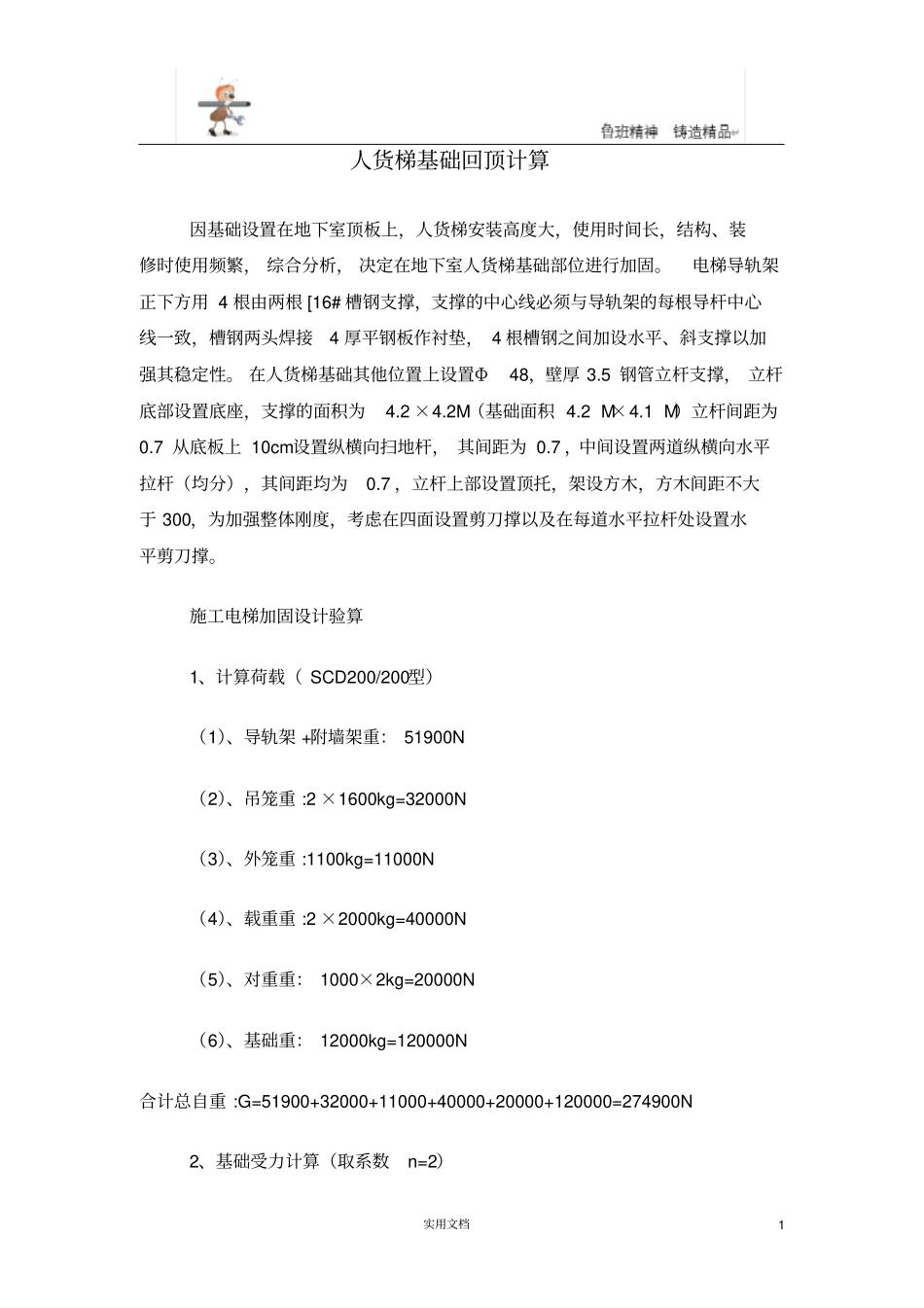

人货梯基础回顶计算_第1页
1/3
人货梯基础回顶计算_第2页
2/3
人货梯基础回顶计算_第3页
3/3
实用文档1人货梯基础回顶计算因基础设置在地下室顶板上,人货梯安装高度大,使用时间长,结构、装修时使用频繁,综合分析,决定在地下室人货梯基础部位进行加固。电梯导轨架正下方用4根由两根[16#槽钢支撑,支撑的中心线必须与导轨架的每根导杆中心线一致,槽钢两头焊接4厚平钢板作衬垫,4根槽钢之间加设水平、斜支撑以加强其稳定性。在人货梯基础其他位置上设置Φ48,壁厚3.5钢管立杆支撑,立杆底部设置底座,支撑的面积为4.2×4.2M(基础面积4.2M×4.1M)立杆间距为0.7从底板上10cm设置纵横向扫地杆,其间距为0.7,中间设置两道纵横向水平拉杆(均分),其间距均为0.7,立杆上部设置顶托,架设方木,方木间距不大于300,为加强整体刚度,考虑在四面设置剪刀撑以及在每道水平拉杆处设置水平剪刀撑。施工电梯加固设计验算1、计算荷载(SCD200/200型)(1)、导轨架+附墙架重:51900N(2)、吊笼重:2×1600kg=32000N(3)、外笼重:1100kg=11000N(4)、载重重:2×2000kg=40000N(5)、对重重:1000×2kg=20000N(6)、基础重:12000kg=120000N合计总自重:G=51900+32000+11000+40000+20000+120000=274900N2、基础受力计算(取系数n=2)实用文档2基础承载P=G×2=274900×2=549.8KN地下一层高3350mm3、支撑受力计算,按最大受力考虑3.1、两个吊笼同时离地运行时每根支撑由一根[16#槽钢:则XXYY单支撑截面图ix=0.44h,iy=0.386h计算长度L0取3350÷5=670mm则λX=L0÷ix=670÷(044×160)=9.517λy=L0÷iy=670÷(0.386×65)=26.703查表得ψX=0.995ψy=0.966取较小值ψX=0.966计算压弯构件稳定性验算:单支受压力实用文档3N=549.8÷4=137.45KNA=2515mm2N=2515966.01045.1373=56.576N/mm2<[f]=215N/mm2满足要求3.2、两个笼子同时落地Ф48×3.5钢管参数[f]=205N/mm2(抗压设计强度);E=206×103N/mm2(弹性模量);A=489mm2(截面积);I=12.19×104mm4(截面惯性距)W=5.08×103mm3(截面模量);R=1.59cm(回转半径)木方参数木方弹性模量E(N/mm2):9500.000;木方抗弯强度设计值(N/mm2):13.000;木方抗剪强度设计值(N/mm2):1.300;木方的间隔距离(mm):300.000;木方的截面宽度(mm):50.00;木方的截面高度(mm):100.00;地下室高度3.350米,纵、横立杆间距均为0.7m,上部传递荷载:(2)+(3)+(4)+(5)+(6)=223KN,P=223/4.1×4.2=12.95KN/㎡
