电路图连接专题练习(1)VIP免费

电路图连接专题练习(1)_第1页
1/3
电路图连接专题练习(1)_第2页
2/3
电路图连接专题练习(1)_第3页
3/3

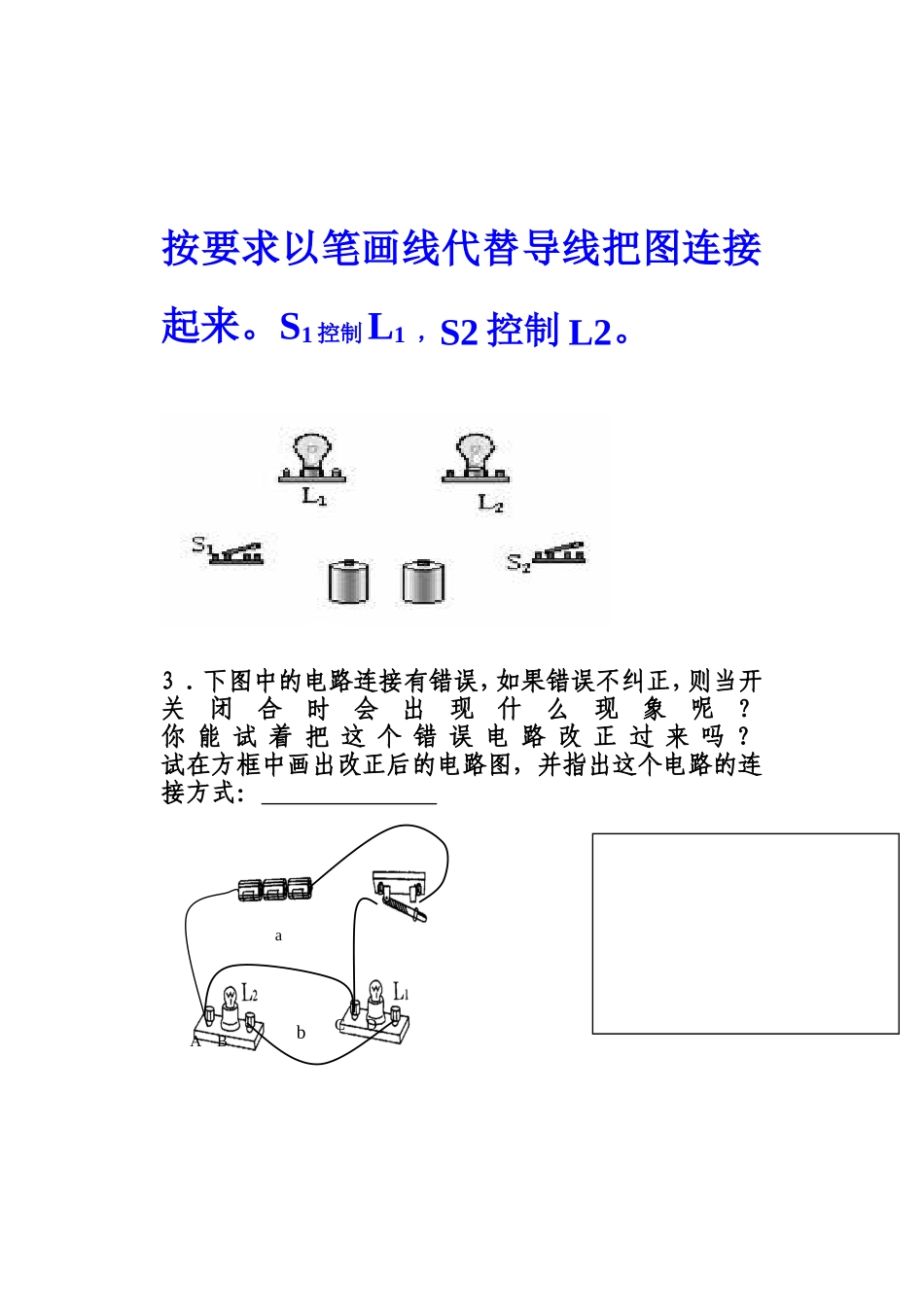

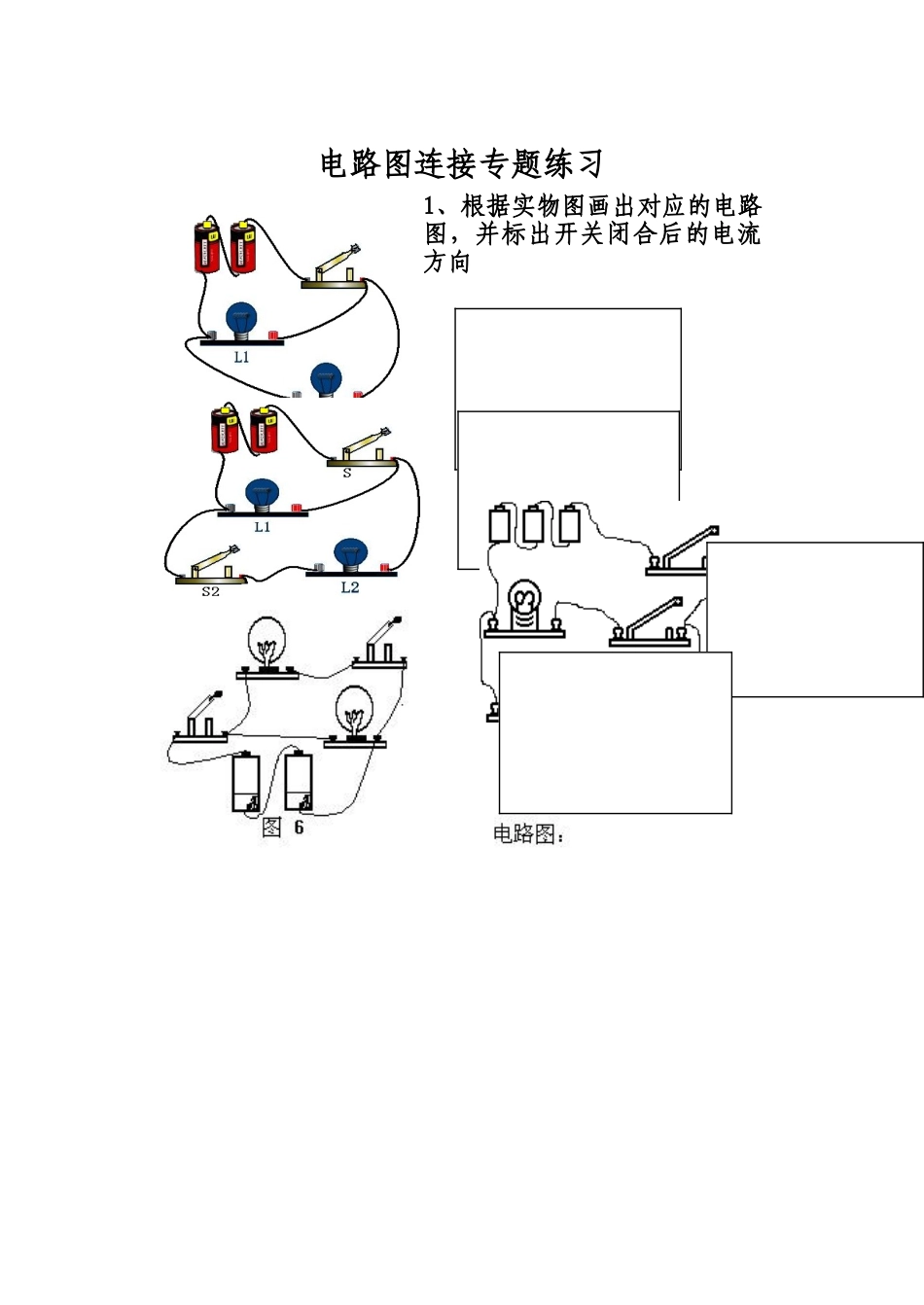

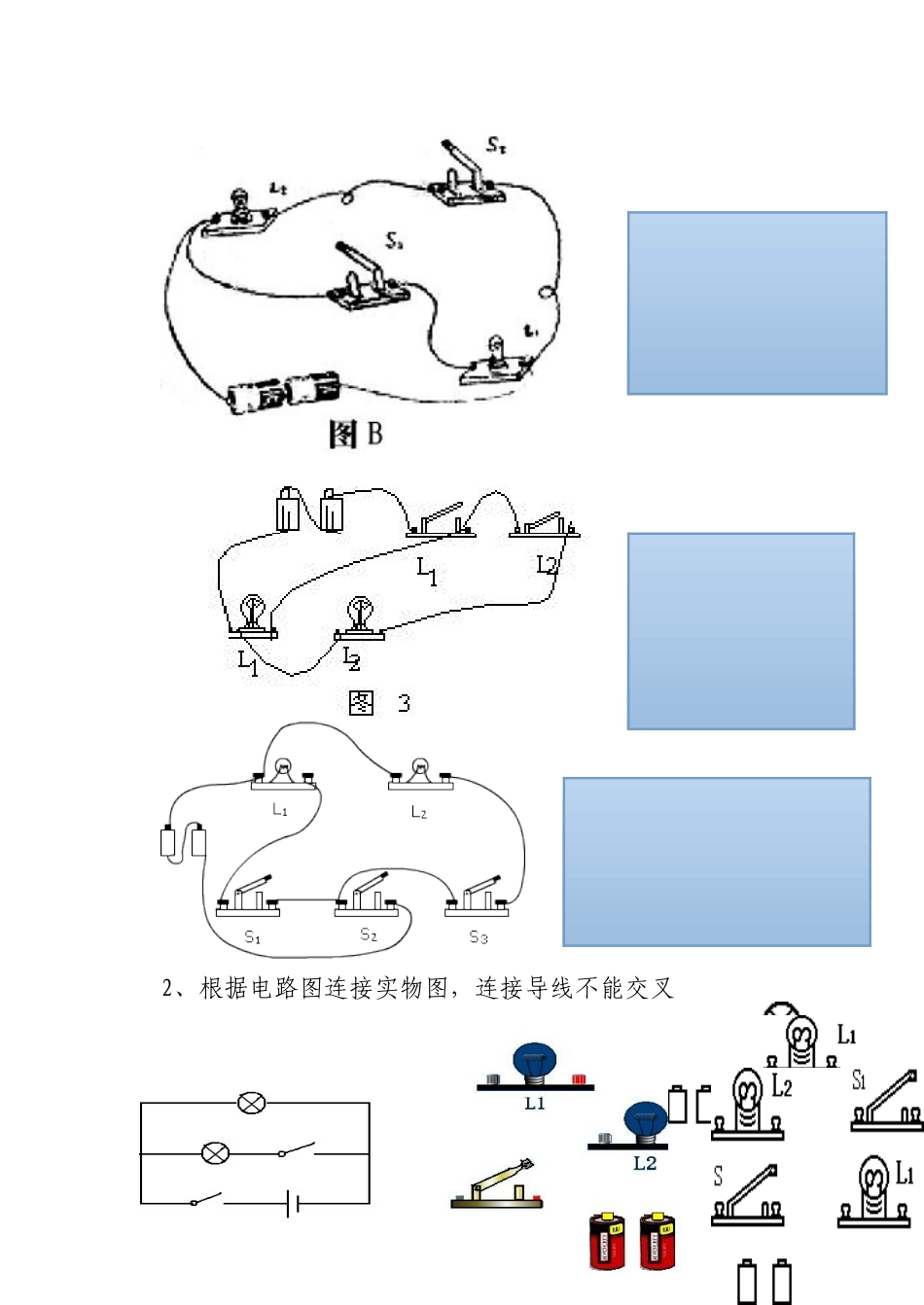

电路图连接专题练习1、根据实物图画出对应的电路图,并标出开关闭合后的电流方向2、根据电路图连接实物图,连接导线不能交叉按要求以笔画线代替导线把图连接起来。S1控制L1,S2控制L2。3.下图中的电路连接有错误,如果错误不纠正,则当开关闭合时会出现什么现象呢?你能试着把这个错误电路改正过来吗?试在方框中画出改正后的电路图,并指出这个电路的连接方式:ABCDab
