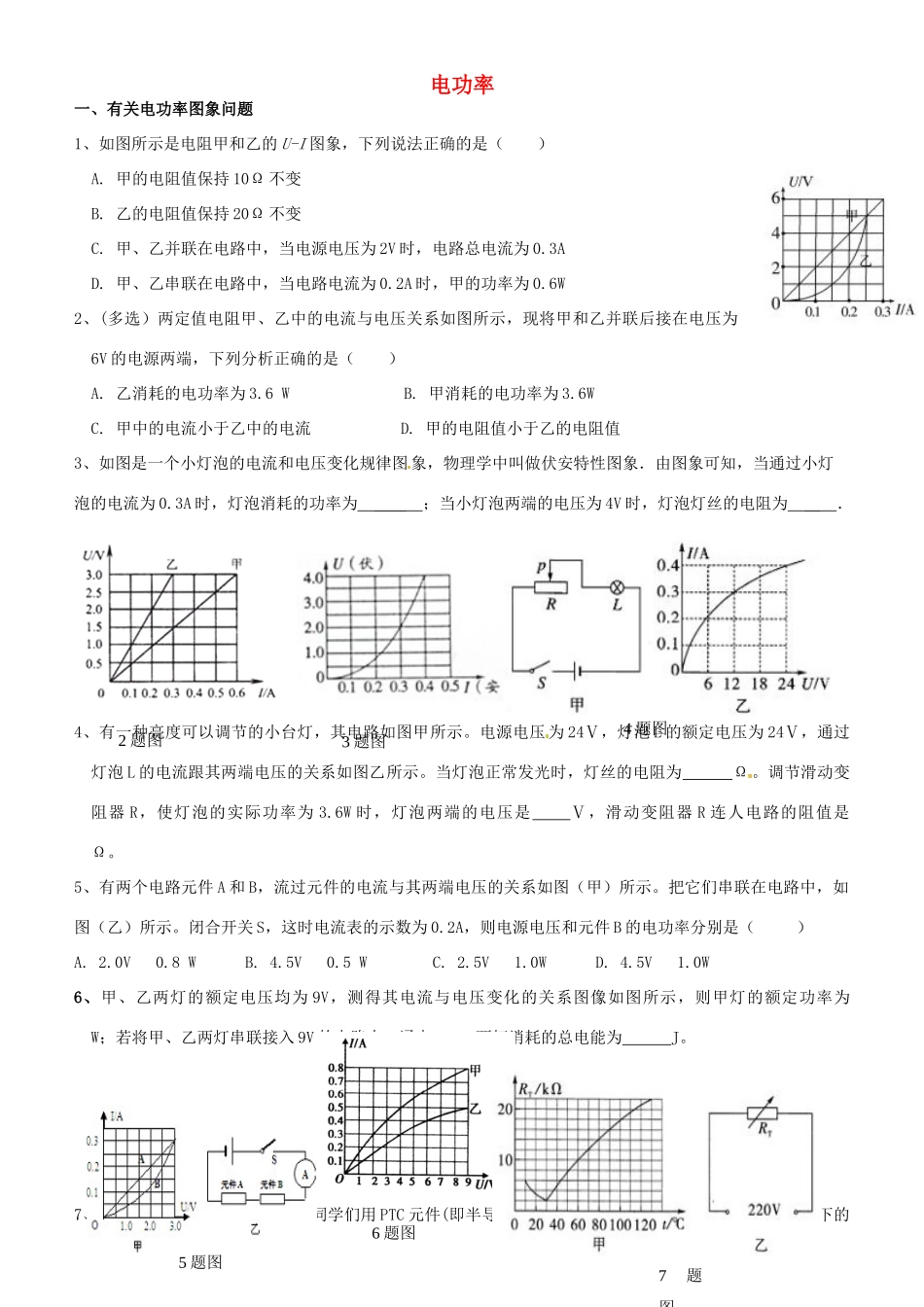

电功率一、有关电功率图象问题1、如图所示是电阻甲和乙的U-I图象，下列说法正确的是（）A.甲的电阻值保持10Ω不变B.乙的电阻值保持20Ω不变C.甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD.甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W2、(多选）两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是（）A.乙消耗的电功率为3.6WB.甲消耗的电功率为3.6WC.甲中的电流小于乙中的电流D.甲的电阻值小于乙的电阻值3、如图是一个小灯泡的电流和电压变化规律图象，物理学中叫做伏安特性图象．由图象可知，当通过小灯泡的电流为0.3A时，灯泡消耗的功率为____；当小灯泡两端的电压为4V时，灯泡灯丝的电阻为__．4、有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙所示。当灯泡正常发光时，灯丝的电阻为Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连人电路的阻值是Ω。5、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A.2.0V0.8WB.4.5V0.5WC.2.5V1.0WD.4.5V1.0W6、甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图像如图所示，则甲灯的额定功率为W；若将甲、乙两灯串联接入9V的电路中，通电10s，两灯消耗的总电能为J。7、(2013·广东)某校科技小组的同学们用PTC元件(即半导体陶瓷材料)制作了一个电加热保温杯。常温下的6题图2题图3题图4题图7题图5题图凉开水放在杯内可加热至60℃，并利用这种元件的特性设定保温温度为60℃。已知所用的PTC元件的阻值RT随温度的变化关系如图甲所示，使用时PTC元件如图乙所示接入家庭电路中。请回答下列问题：（1）当温度为60℃时，电路中的电流是mA，通电1min，PTC元件消耗的电能是J。（2）PTC元件的最大电功率是W。（3）保温杯可以利用PTC元件的特性进行保温的原理是：当温度达到60℃时，PTC元件发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），温度保持不变。从图甲可以看出，①当它的温度高于60℃时，，温度下降；②当温度低于60℃时，，温度上升。因此保温杯中的水可以保持在60℃左右。二、有关电路总功率问题1、如图所示是电阻甲和乙的U-I图象．若将甲、乙串联在某一电路中，当电流为0.1A时，电源电压为V；若将甲、乙并联在电源电压为1.5V电路中，电路消耗的总功率为W．2、为了节约用电、延长用电器的使用寿命，小红将两盏标有“220V100W”的灯泡串联接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为W。为了安全用电，控制用电器的开关应接在上。3、标有“6V3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3WB．3.3WC．3.6WD．5W4、如图所示的四个电路中，电源电压U相同，R1
