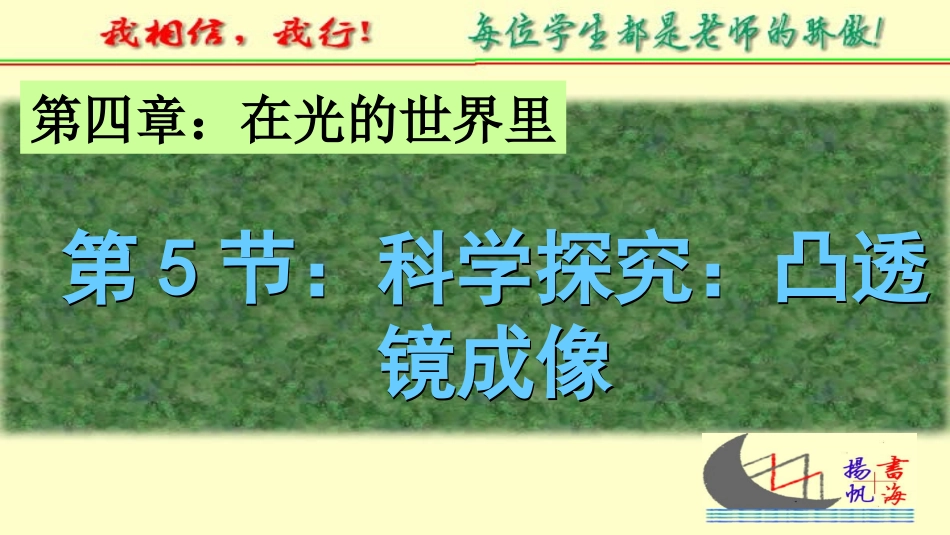

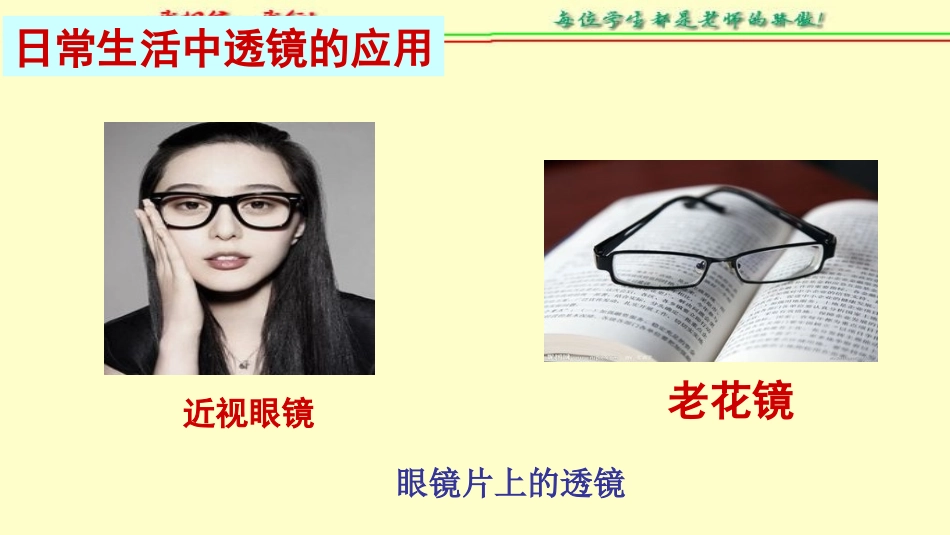

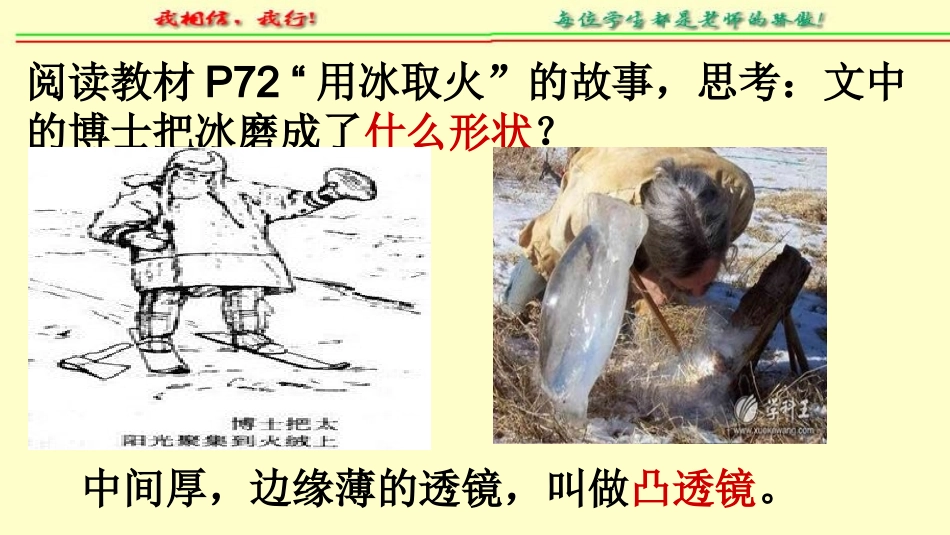

第四章:在光的世界里第5节:科学探究:凸透镜成像第5节:科学探究:凸透镜成像阅读教材P72“用冰取火”的故事,思考:文中的博士把冰磨成了什么形状?中间厚,边缘薄的透镜,叫做凸透镜。日常生活中透镜的应用眼镜片上的透镜近视眼镜老花镜照相机上的透镜手机照相机照相机上的透镜日常生活中透镜的应用摄相机上的透镜日常生活中透镜的应用家用摄相机大型摄相机实物展示台投影仪上的透镜多媒体展示放电影日常生活中透镜的应用日常生活中透镜的应用生活中的放大镜望远镜中的透镜日常生活中透镜的应用单筒望远镜双筒望远镜天文望远镜天文望远镜巡天望远镜太空望远镜日常生活中透镜的应用显微镜中的透镜透镜的种类中间厚,边缘薄。凸透镜中间薄,边缘厚。凹透镜ABCDEFG识别下列透镜,并分类:属于凸透镜的是________________属于凹透镜的是________________光心(O)主光轴焦点(F)焦点(F)焦距(f)焦距(f)透镜中的名词光心(O)主光轴焦点(F)焦点(F)焦距(f)焦距(f)凸透镜凹透镜透镜对光的作用凸透镜凹透镜凸透镜对光线有会聚作用,所以又叫会聚透镜凹透镜对光线有发散作用,所以又叫发散透镜经过凸透镜的三条特殊光线平行于主光轴的光线经过凸透镜后必经过另一侧焦点从焦点发现的光线经过凸透镜后必与主光轴平行经过光心的光线经过凸透镜后传播方向不变经过凹透镜的三条特殊光线平行于主光轴的光线经过凹透镜后成发散光线,其反向延长线经过焦点对着另一侧焦点的光线经过凹透镜后与主光轴平行经过光心的光线经过凹透镜后传播方向不变根据图中光通过透镜前后的方向,在图中填上适当类型的透镜.甲丙练习1、透镜是利用光的规律制成的,透镜有两类:一类是中间比边缘厚的透镜叫做,另一类是中间比边缘薄的透叫,2、光心大致在透镜中心处,通过光心和球面球心的直线叫做透镜的。练习折射凸透镜凹透镜主光轴3、凸透镜对光有作用,又叫_______透镜;凹透镜对光有作用,又叫________透镜。练习会聚会聚发散发散通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。三棱镜对光线的作用
