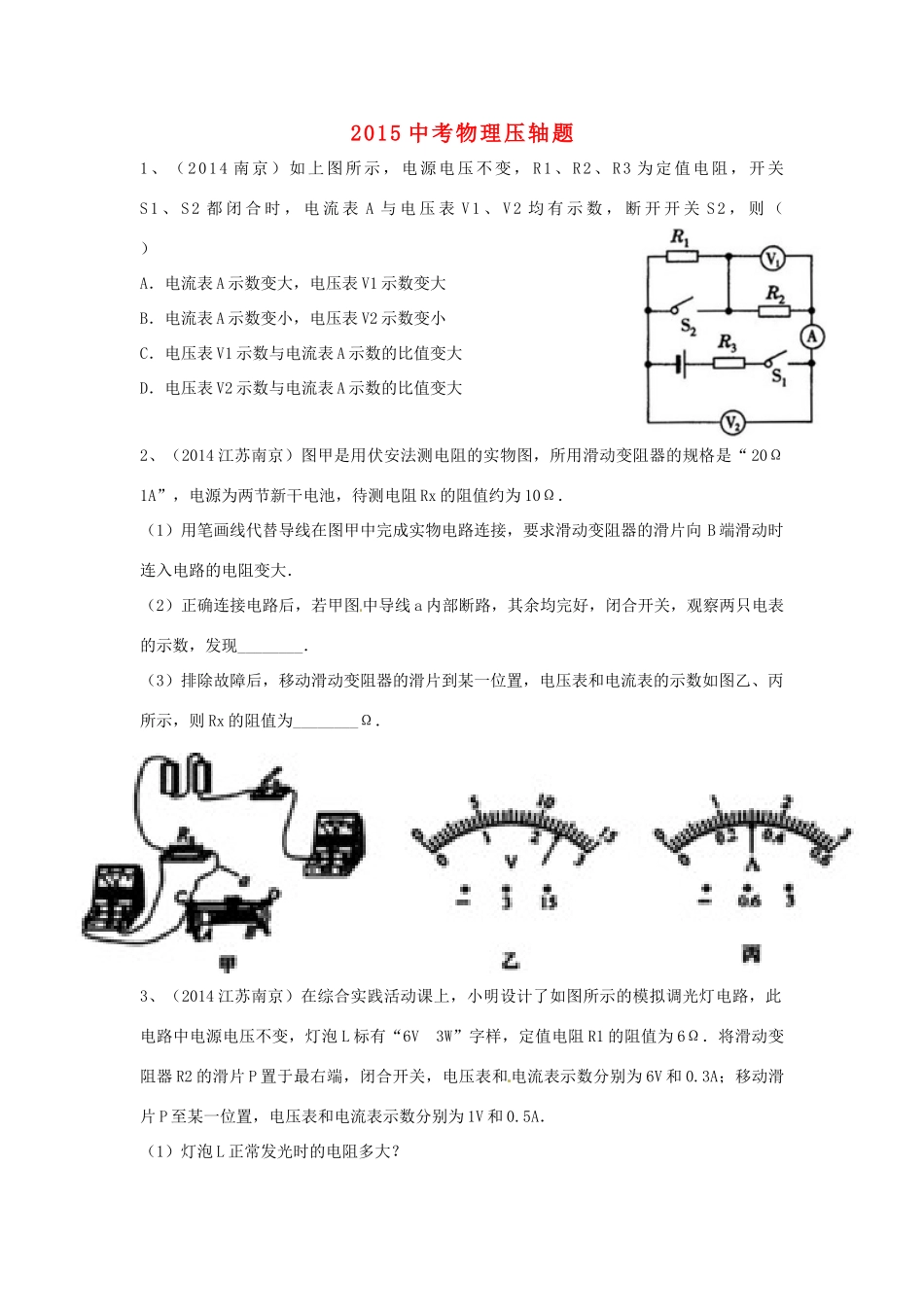

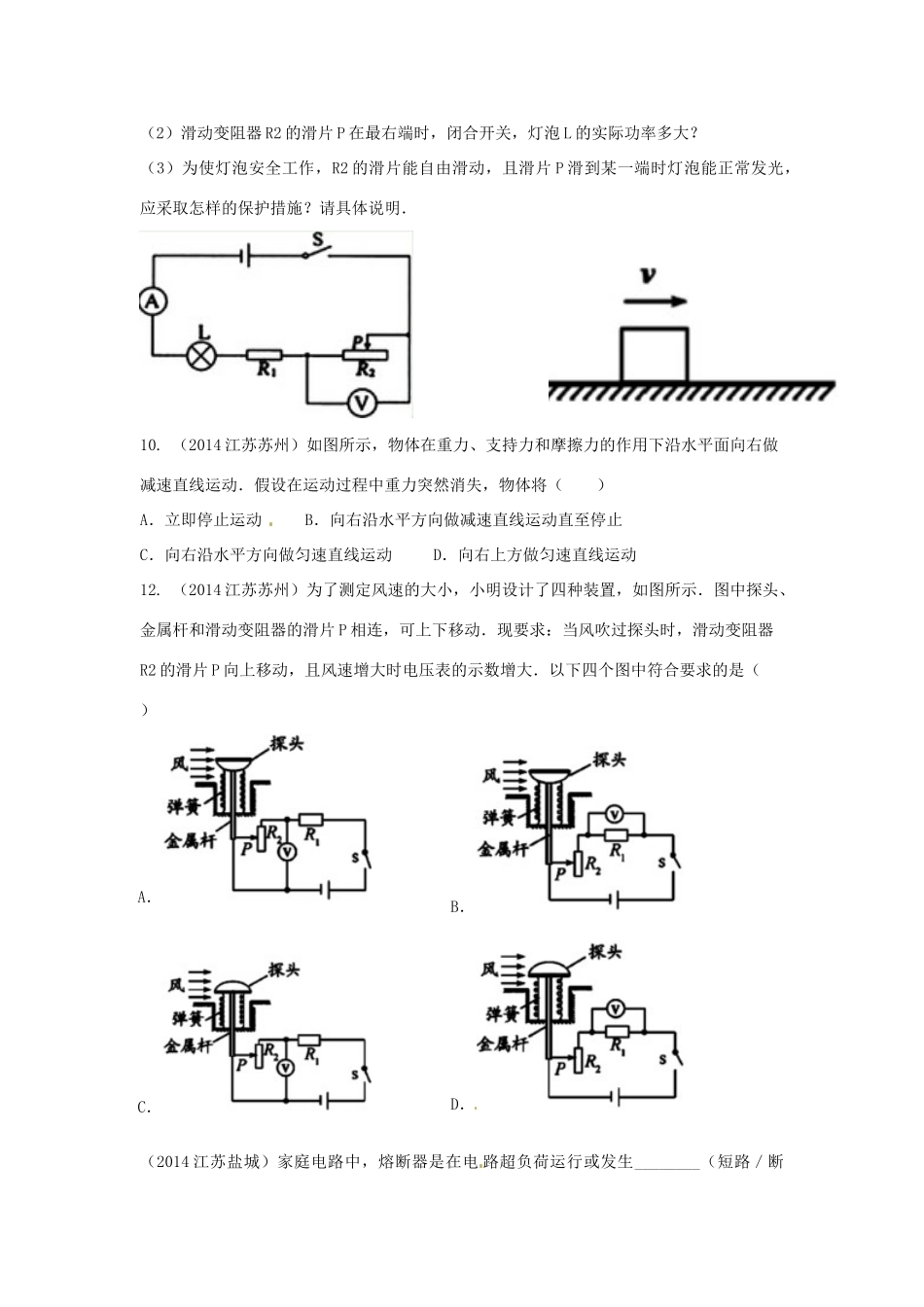

2015中考物理压轴题1、（2014南京）如上图所示，电源电压不变，R1、R2、R3为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则（）A．电流表A示数变大，电压表V1示数变大B．电流表A示数变小，电压表V2示数变小C．电压表V1示数与电流表A示数的比值变大D．电压表V2示数与电流表A示数的比值变大2、（2014江苏南京）图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω．（1）用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大．（2）正确连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关，观察两只电表的示数，发现________．（3）排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则Rx的阻值为________Ω．3、（2014江苏南京）在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V3W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．（1）灯泡L正常发光时的电阻多大？（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？（3）为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．10.（2014江苏苏州）如图所示，物体在重力、支持力和摩擦力的作用下沿水平面向右做减速直线运动．假设在运动过程中重力突然消失，物体将（）A．立即停止运动B．向右沿水平方向做减速直线运动直至停止C．向右沿水平方向做匀速直线运动D．向右上方做匀速直线运动12.（2014江苏苏州）为了测定风速的大小，小明设计了四种装置，如图所示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器R2的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A．B．C．D．（2014江苏盐城）家庭电路中，熔断器是在电路超负荷运行或发生________（短路／断路）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为________kW·h．电灯开关断开时，小红用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光．据此，小红________（能／不能）确定该开关接在火线上．（2014江苏盐城）新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：（1）S和S1都闭合时电饭锅的电功率；（2）电热丝R2的阻值；（3）这30min内电饭锅产生的热量．（2014江苏无锡）如图所示，小明在进行“测量小灯泡电功率”的实验，他已连接了部分电路，已知电源电压为3V，小灯泡的额定电压为2.5V．（1）请用笔画线代替导线，将图示电路连接完整；（2）连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电流表有示数，电压表示数为零，则出现故障的原因可能是________．（3）故障排除后，小明通过实验测得如下数据，分析数据可知灯泡的额定功率是________W．（4）小明想通过实验来比较灯泡“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小，但小明的同学没有通过实验也比较出了它们的大小，P1应________P2（选填“大于”、“小于”或“等于”）．实验次数电压表示数U／V电流表示数I／A12.00.1722.50.2033.00.22（2014江苏南通）如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光．现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D...
