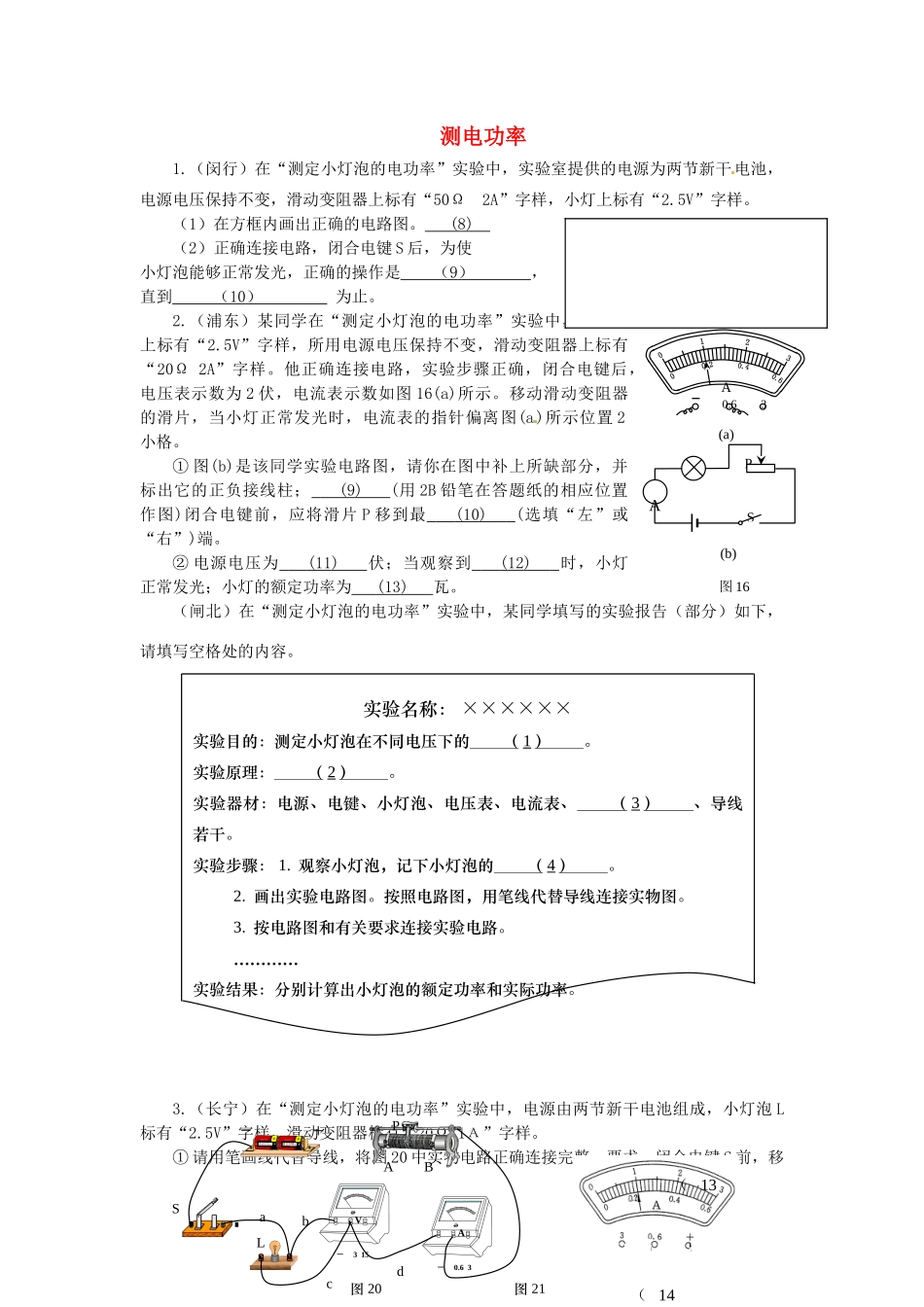

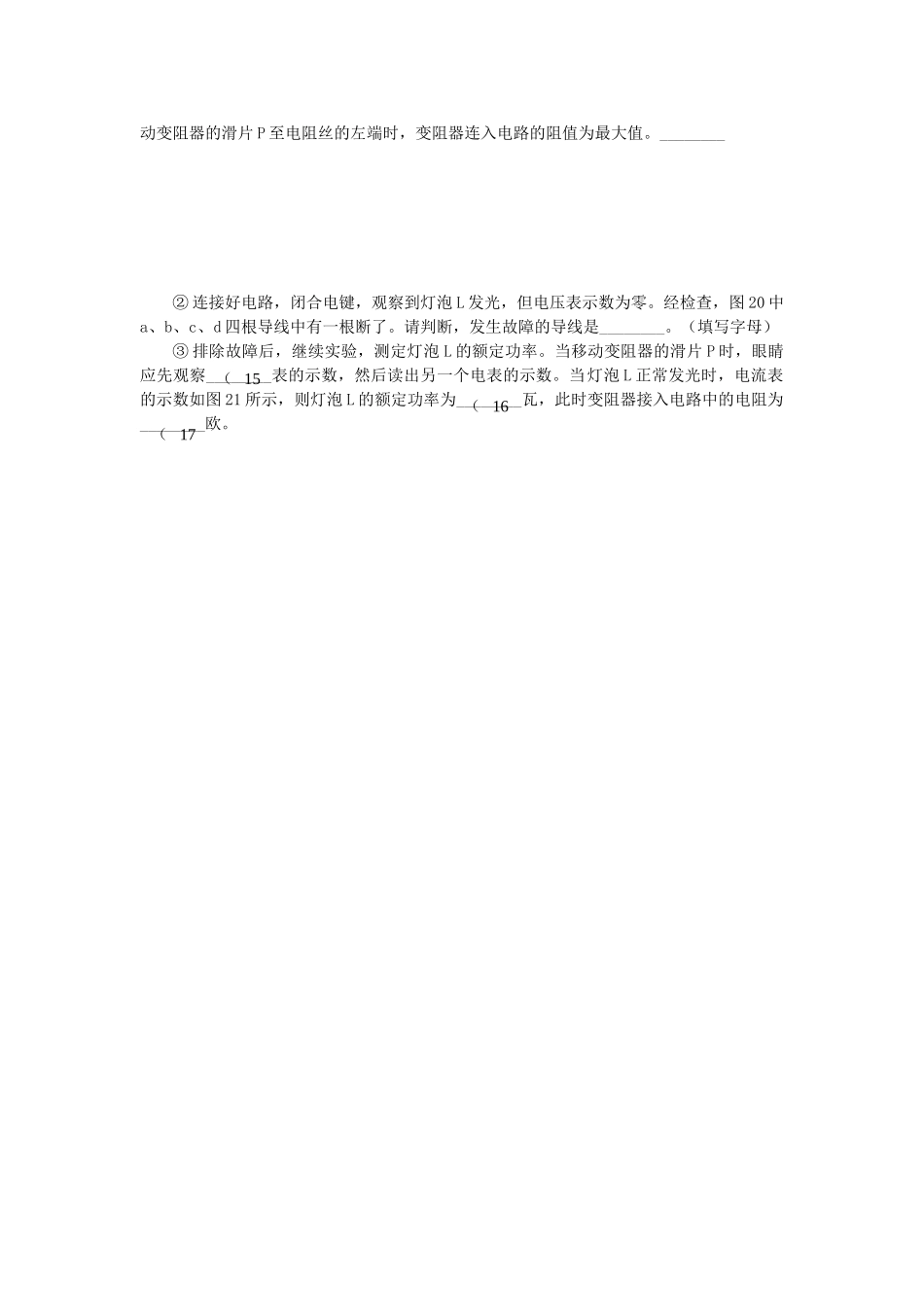

测电功率1.（闵行）在“测定小灯泡的电功率”实验中，实验室提供的电源为两节新干电池，电源电压保持不变，滑动变阻器上标有“50Ω2A”字样，小灯上标有“2.5V”字样。（1）在方框内画出正确的电路图。(8)（2）正确连接电路，闭合电键S后，为使小灯泡能够正常发光，正确的操作是（9），直到（10）为止。2.（浦东）某同学在“测定小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样，所用电源电压保持不变，滑动变阻器上标有“20Ω2A”字样。他正确连接电路，实验步骤正确，闭合电键后，电压表示数为2伏，电流表示数如图16(a)所示。移动滑动变阻器的滑片，当小灯正常发光时，电流表的指针偏离图(a)所示位置2小格。①图(b)是该同学实验电路图，请你在图中补上所缺部分，并标出它的正负接线柱；(9)(用2B铅笔在答题纸的相应位置作图)闭合电键前，应将滑片P移到最(10)(选填“左”或“右”)端。②电源电压为(11)伏；当观察到(12)时，小灯正常发光；小灯的额定功率为(13)瓦。（闸北）在“测定小灯泡的电功率”实验中，某同学填写的实验报告（部分）如下，请填写空格处的内容。3.（长宁）在“测定小灯泡的电功率”实验中，电源由两节新干电池组成，小灯泡L标有“2.5V”字样，滑动变阻器标有“20Ω1Α”字样。①请用笔画线代替导线，将图20中实物电路正确连接完整。要求：闭合电键S前，移(b)图16A0.63(a)SAP实验名称：××××××实验目的：测定小灯泡在不同电压下的（1）。实验原理：（2）。实验器材：电源、电键、小灯泡、电压表、电流表、（3）、导线若干。实验步骤：1.观察小灯泡，记下小灯泡的（4）。2.画出实验电路图。按照电路图，用笔线代替导线连接实物图。3.按电路图和有关要求连接实验电路。…………实验结果：分别计算出小灯泡的额定功率和实际功率。图20图21c－315V－0.63AS＋－LPABabd（13）（14）动变阻器的滑片P至电阻丝的左端时，变阻器连入电路的阻值为最大值。________②连接好电路，闭合电键，观察到灯泡L发光，但电压表示数为零。经检查，图20中a、b、c、d四根导线中有一根断了。请判断，发生故障的导线是________。（填写字母）③排除故障后，继续实验，测定灯泡L的额定功率。当移动变阻器的滑片P时，眼睛应先观察________表的示数，然后读出另一个电表的示数。当灯泡L正常发光时，电流表的示数如图21所示，则灯泡L的额定功率为________瓦，此时变阻器接入电路中的电阻为________欧。（15）（16）（17）
