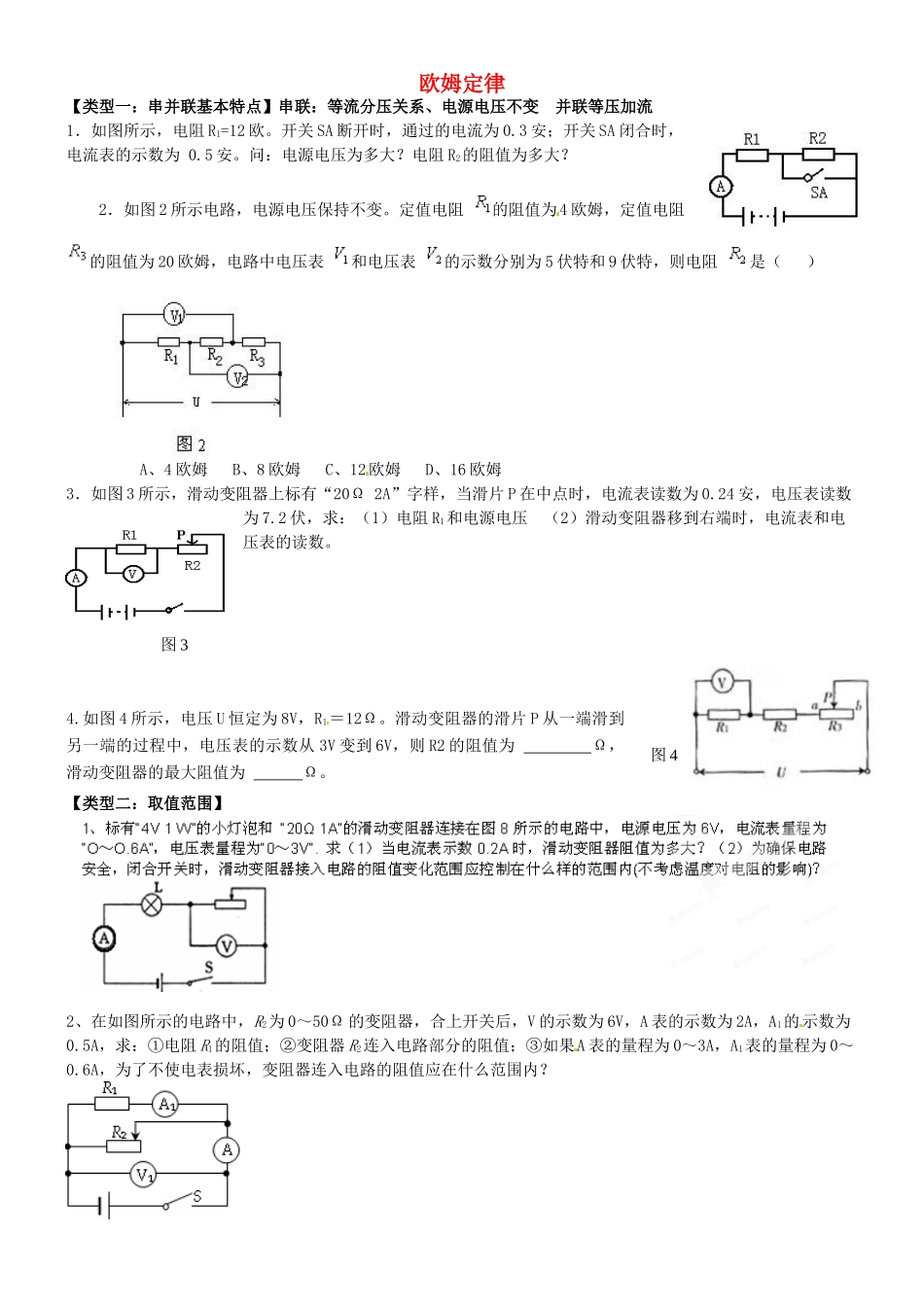

中考物理专题特训 欧姆定律(答案不全)试卷_第1页
1/5

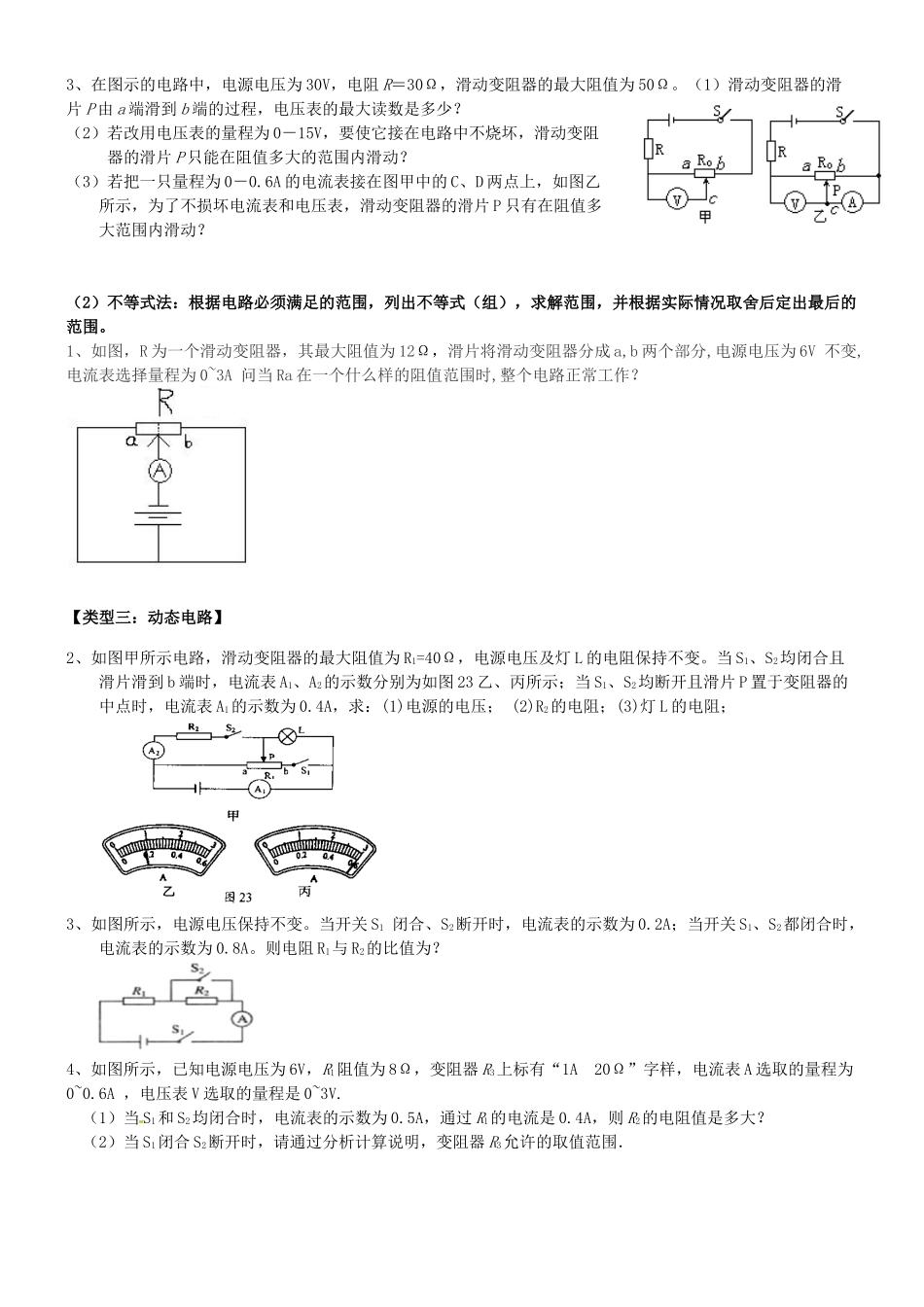

中考物理专题特训 欧姆定律(答案不全)试卷_第2页
2/5

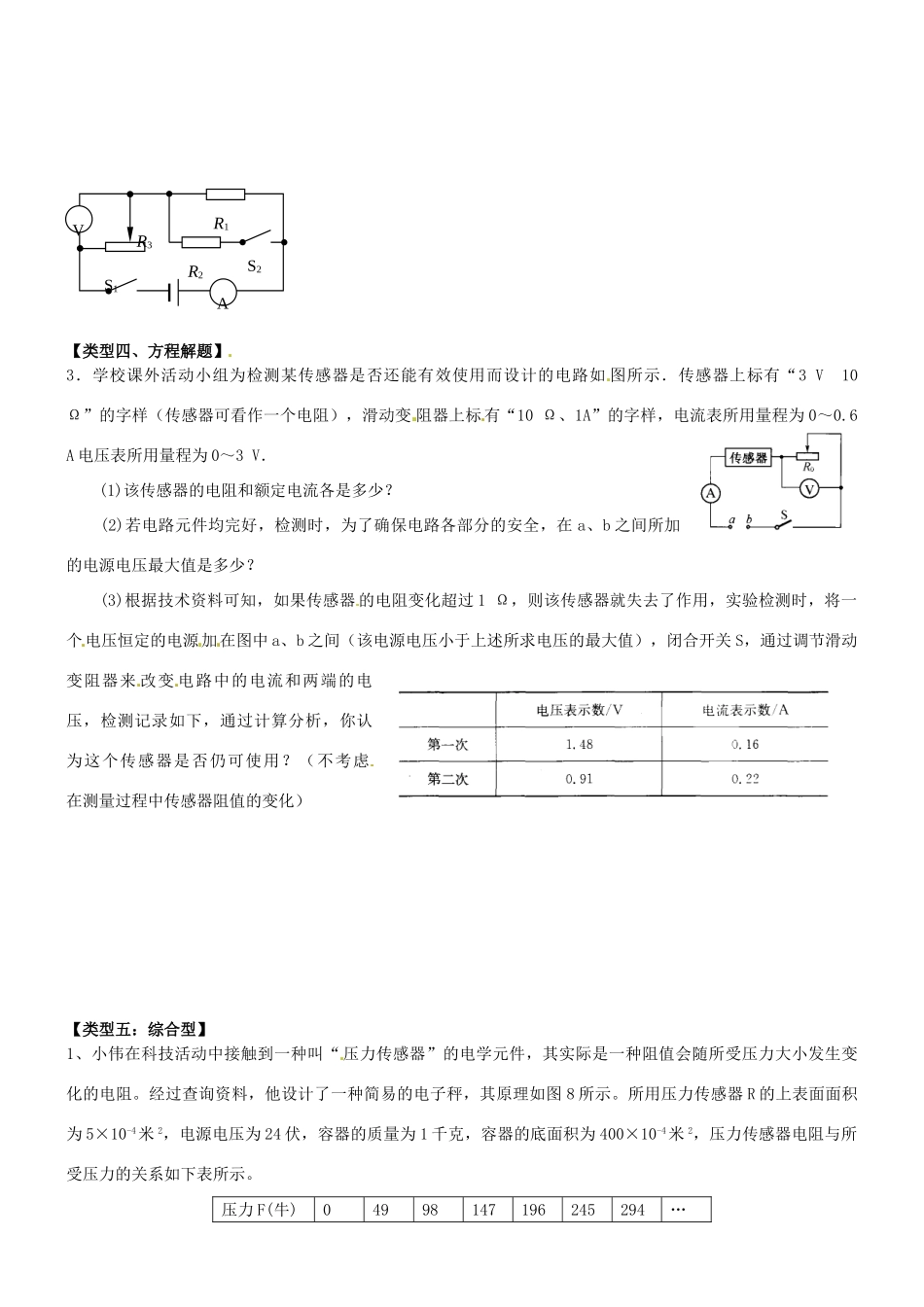

中考物理专题特训 欧姆定律(答案不全)试卷_第3页
3/5
欧姆定律【类型一:串并联基本特点】串联:等流分压关系、电源电压不变并联等压加流1.如图所示,电阻R1=12欧。开关SA断开时,通过的电流为0.3安;开关SA闭合时,电流表的示数为0.5安。问:电源电压为多大?电阻R2的阻值为多大?2.如图2所示电路,电源电压保持不变。定值电阻的阻值为4欧姆,定值电阻的阻值为20欧姆,电路中电压表和电压表的示数分别为5伏特和9伏特,则电阻是()A、4欧姆B、8欧姆C、12欧姆D、16欧姆3.如图3所示,滑动变阻器上标有“20Ω2A”字样,当滑片P在中点时,电流表读数为0.24安,电压表读数为7.2伏,求:(1)电阻R1和电源电压(2)滑动变阻器移到右端时,电流表和电压表的读数。4.如图4所示,电压U恒定为8V,R1=12Ω。滑动变阻器的滑片P从一端滑到另一端的过程中,电压表的示数从3V变到6V,则R2的阻值为Ω,滑动变阻器的最大阻值为Ω。【类型二:取值范围】2、在如图所示的电路中,R2为0~50Ω的变阻器,合上开关后,V的示数为6V,A表的示数为2A,A1的示数为0.5A,求:①电阻R1的阻值;②变阻器R2连入电路部分的阻值;③如果A表的量程为0~3A,A1表的量程为0~0.6A,为了不使电表损坏,变阻器连入电路的阻值应在什么范围内?图3图43、在图示的电路中,电源电压为30V,电阻R=30Ω,滑动变阻器的最大阻值为50Ω。(1)滑动变阻器的滑片P由a端滑到b端的过程,电压表的最大读数是多少?(2)若改用电压表的量程为0-15V,要使它接在电路中不烧坏,滑动变阻器的滑片P只能在阻值多大的范围内滑动?(3)若把一只量程为0-0.6A的电流表接在图甲中的C、D两点上,如图乙所示,为了不损坏电流表和电压表,滑动变阻器的滑片P只有在阻值多大范围内滑动?(2)不等式法:根据电路必须满足的范围,列出不等式(组),求解范围,并根据实际情况取舍后定出最后的范围。1、如图,R为一个滑动变阻器,其最大阻值为12Ω,滑片将滑动变阻器分成a,b两个部分,电源电压为6V不变,电流表选择量程为0~3A问当Ra在一个什么样的阻值范围时,整个电路正常工作?【类型三:动态电路】2、如图甲所示电路,滑动变阻器的最大阻值为R1=40Ω,电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时,电流表A1、A2的示数分别为如图23乙、丙所示;当S1、S2均断开且滑片P置于变阻器的中点时,电流表A1的示数为0.4A,求:(1)电源的电压;(2)R2的电阻;(3)灯L的电阻;3、如图所示,电源电压保持不变。当开关S1闭合、S2断开时,电流表的示数为0.2A;当开关S1、S2都闭合时,电流表的示数为0.8A。则电阻R1与R2的比值为?4、如图所示,已知电源电压为6V,R1阻值为8Ω,变阻器R3上标有“1A20Ω”字样,电流表A选取的量程为0~0.6A,电压表V选取的量程是0~3V.(1)当S1和S2均闭合时,电流表的示数为0.5A,通过R1的电流是0.4A,则R2的电阻值是多大?(2)当S1闭合S2断开时,请通过分析计算说明,变阻器R3允许的取值范围.【类型四、方程解题】3.学校课外活动小组为检测某传感器是否还能有效使用而设计的电路如图所示.传感器上标有“3V10Ω”的字样(传感器可看作一个电阻),滑动变阻器上标有“10Ω、1A”的字样,电流表所用量程为0~0.6A电压表所用量程为0~3V.(1)该传感器的电阻和额定电流各是多少?(2)若电路元件均完好,检测时,为了确保电路各部分的安全,在a、b之间所加的电源电压最大值是多少?(3)根据技术资料可知,如果传感器的电阻变化超过1Ω,则该传感器就失去了作用,实验检测时,将一个电压恒定的电源加在图中a、b之间(该电源电压小于上述所求电压的最大值),闭合开关S,通过调节滑动变阻器来改变电路中的电流和两端的电压,检测记录如下,通过计算分析,你认为这个传感器是否仍可使用?(不考虑在测量过程中传感器阻值的变化)【类型五:综合型】1、小伟在科技活动中接触到一种叫“压力传感器”的电学元件,其实际是一种阻值会随所受压力大小发生变化的电阻。经过查询资料,他设计了一种简易的电子秤,其原理如图8所示。所用压力传感器R的上表面面积为5×10-4米2,电源电压为24伏,容器的质量为1千克,容器的底面积为400×10-4米2,压力传感器电阻与所受压力的关系如下表所示...
