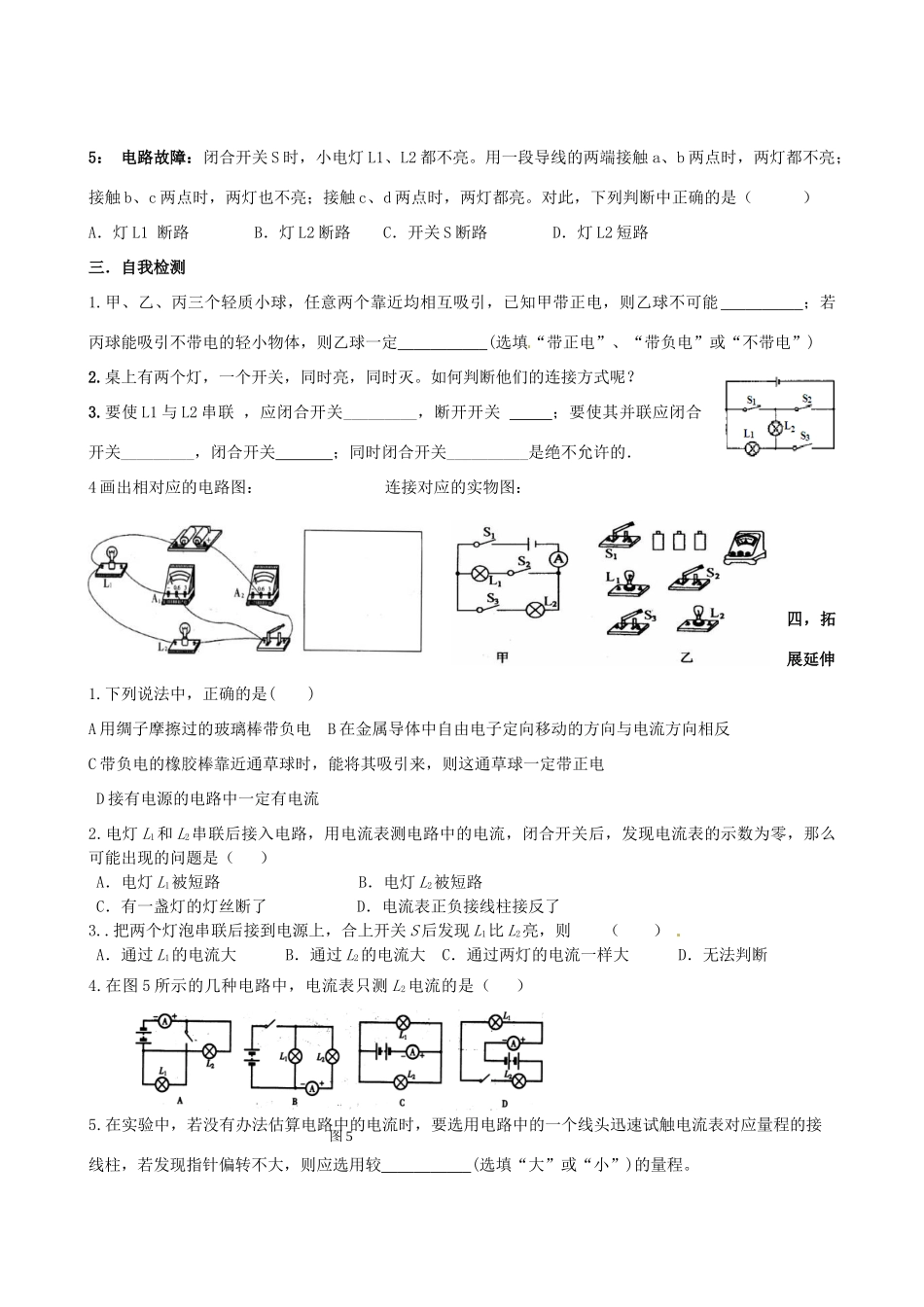

15.3电流电路单元综合测试试题一、知识要点：1．自然界中只有种电荷．人们把绸子摩擦过的玻璃棒上带的电荷叫做电荷，毛皮摩擦过的橡胶棒上带的叫做电荷．同种电荷互相，异种电荷互相。2．验电器是用来检验物体是否的仪器。当用带电体接触验电器的金属球时，金属箔因张开。摩擦起电的实质是发生转移。毛皮与橡胶棒摩擦，电子从转移到。3．金属导电时靠的是。电流产生的原因，电路中能产生持续电流的条件是：电路中要有，同时电路必须是的。4．科学上规定，把规定为电流的方向。按这个规定，在电源外部，电流的方向是从电源的流。6.家庭电路中开关和灯是联，灯和电视是联，路灯是联，节日用的小彩灯是联。7.．在实验室中，用来测量电路中的电流，该仪表用符号表示。使用电流表要注意：(1)电流只能从电流表的接线柱流人，从接线柱流出；(2)电流表只能联在电路中；(3)被测电流(选填“能”或“不能”)超过电流表的量程；(4)读数时，应该认清所用量程及其对应的值；(5)绝对不允许不经过用电器而把电流表直接接在上。8.并联电路中电流规律，字母表达式：；串联电路中电流规律，字母表达式：。二．例题解析：1．摩擦起电：有四个通草球，其中有带电的也有不带电的，已知甲吸乙，乙斥丙，丙吸丁，丁吸甲，若丁带正电，则甲带电，已带电，丙带电。2．判断电路：马路上的路灯同时亮，同时灭，应该是（）．A．串联B．并联C．有的串联，有的并联D．以上几种方式均可以3：开关断开与闭合：如图所示．要使L1与L2串联，应闭合开关_________，要使L1与L2并联应闭合开关_________，同时闭合开关______是绝不允许的．4画电路图：①根据实物图画出电路图：②根据电路图连接实物图：图55：电路故障：闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路三．自我检测1.甲、乙、丙三个轻质小球，任意两个靠近均相互吸引，已知甲带正电，则乙球不可能；若丙球能吸引不带电的轻小物体，则乙球一定(选填“带正电”、“带负电”或“不带电”)2.桌上有两个灯，一个开关，同时亮，同时灭。如何判断他们的连接方式呢？3.要使L1与L2串联，应闭合开关_________，断开开关；要使其并联应闭合开关_________，闭合开关；同时闭合开关__________是绝不允许的．4画出相对应的电路图：连接对应的实物图：四，拓展延伸1.下列说法中，正确的是()A用绸子摩擦过的玻璃棒带负电B在金属导体中自由电子定向移动的方向与电流方向相反C带负电的橡胶棒靠近通草球时，能将其吸引来，则这通草球一定带正电D接有电源的电路中一定有电流2.电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A．电灯L1被短路B．电灯L2被短路C．有一盏灯的灯丝断了D．电流表正负接线柱接反了3..把两个灯泡串联后接到电源上，合上开关S后发现L1比L2亮，则（）A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断4.在图5所示的几种电路中，电流表只测L2电流的是（）5.在实验中，若没有办法估算电路中的电流时，要选用电路中的一个线头迅速试触电流表对应量程的接线柱，若发现指针偏转不大，则应选用较(选填“大”或“小”)的量程。图6图7图86.图6中闭合开关，电流表A2的示数是0．25A，则A1的示数是A．若将A1接到a处，它的示数应是A．7.图7中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2．3A，1．6A，则电流表接在C处时，其读数应为A．8.如图8电路，电流表A1与A2的指针的位置如图9所示，电流表A1使用的量程是，读数是A，电流表A2使用的量程是，读数是A．通过L2的电流是A9.小明和小李两家住在对门，他们为了联系的方便，准备安装电铃，安装的要求是：(1)两个电铃共用一个电源，(2)自己在家里按开关，对方的电铃会响，而自己家里的电铃不响(3)画出电路图。五．课堂测评1.小明将塑料尺在衣服上摩擦了几下，然后把尺子接近悬挂的泡沫塑料小球时，起初泡沫小球靠近塑料尺，这个现象表明带电体具有的性...
