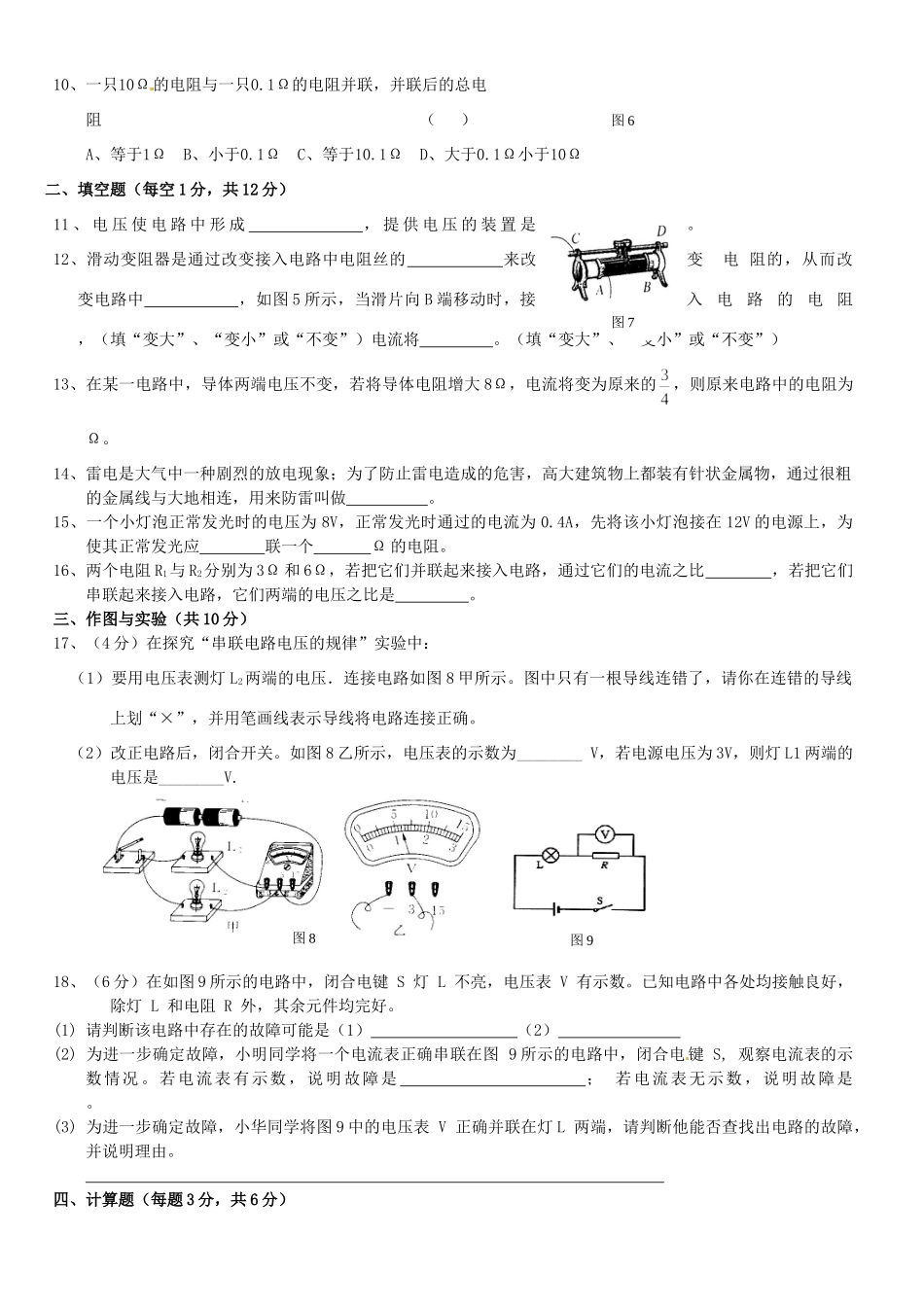

VAVVABCDRRRR1RR1R1R1SSSSL1L2L3V1V2山东省泰安市岱岳区大汶口镇八年级物理电学测试题（一）一、单项选择题（每小题2分，共20分）1、下列说法中不符合实际情况的是且（）A、对人体安全的电压不高于36VB、实验用小灯泡的电阻为200Ω～800ΩC、家庭电路的电压为220VD、人的双手间干燥时的电阻1000～5000Ω2、如图1所示的四个电路，闭合开关后能测出小灯泡L1两端的电压的电路是（）3、一根锰铜线的电阻为R，要使它连入电路的导线电阻变大，可采用的方法是（）A、减小导线两端的电压B、增大导线中的电流C、将导线拉长后连入电路D、将导线对折后连入电路4、关于公式R=U/I，下列说法正确的是（）A、导体的电阻与导体两端的电压成反比B、导体的电阻与通过导体的电流成正比C、导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D、导体的电阻与导体两端的电压和通过的电流都无关5、如图2所示电路中，电源电压不变，闭合开关后，滑动变阻器的滑片P从a端滑到b端的过程中（）A、电流表、电压表示数都减小B、电流表、电压表示数都增大C、电流表示数减小，电压表示数增大D、电流表示数增大，电压表示数减小6、在如图3所示的电路中，电压一定，当开关S断开时，电流表示数为0.5A，开关闭合后，电流表示数改变了0.3A，则R1与R2的阻值之比是（）A、3：2B、2：3C、3：5D、5：87、如图4所示，电源电压不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A、灯L断路B、灯L短路C、电阻R断路D、电阻R短路8、小明观察了市场上的测重仪后，设计了如图5所示的四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是（）9、如图6所示的电路中，电压表V1的示数为6V，V2的示数为7V，若电源电压为10V，则灯L1两端的电压为（）A、1VB、10VC、3VD、6V图3图1第2页共4页图2图510、一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）A、等于1ΩB、小于0.1ΩC、等于10.1ΩD、大于0.1Ω小于10Ω二、填空题（每空1分，共12分）11、电压使电路中形成，提供电压的装置是。12、滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的，从而改变电路中，如图5所示，当滑片向B端移动时，接入电路的电阻，（填“变大”、“变小”或“不变”）电流将。（填“变大”、“变小”或“不变”）13、在某一电路中，导体两端电压不变，若将导体电阻增大8Ω，电流将变为原来的，则原来电路中的电阻为Ω。14、雷电是大气中一种剧烈的放电现象；为了防止雷电造成的危害，高大建筑物上都装有针状金属物，通过很粗的金属线与大地相连，用来防雷叫做。15、一个小灯泡正常发光时的电压为8V，正常发光时通过的电流为0.4A，先将该小灯泡接在12V的电源上，为使其正常发光应联一个Ω的电阻。16、两个电阻R1与R2分别为3Ω和6Ω，若把它们并联起来接入电路，通过它们的电流之比，若把它们串联起来接入电路，它们两端的电压之比是。三、作图与实验（共10分）17、（4分）在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L2两端的电压．连接电路如图8甲所示。图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。（2）改正电路后，闭合开关。如图8乙所示，电压表的示数为________V，若电源电压为3V，则灯L1两端的电压是________V.18、（6分）在如图9所示的电路中，闭合电键S灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。(1)请判断该电路中存在的故障可能是（1）（2）(2)为进一步确定故障，小明同学将一个电流表正确串联在图9所示的电路中，闭合电键S,观察电流表的示数情况。若电流表有示数，说明故障是；若电流表无示数，说明故障是。(3)为进一步确定故障，小华同学将图9中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。四、计算题（每题3分，共6分）图7图6图9图819、如图10所示电路中，已知R1=40Ω，R2＝10Ω。当开关闭合后，通过电流表示数为0.3A。求：（1）电源两端电压；（2）通过电阻R2的电流20、如图11所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，...
