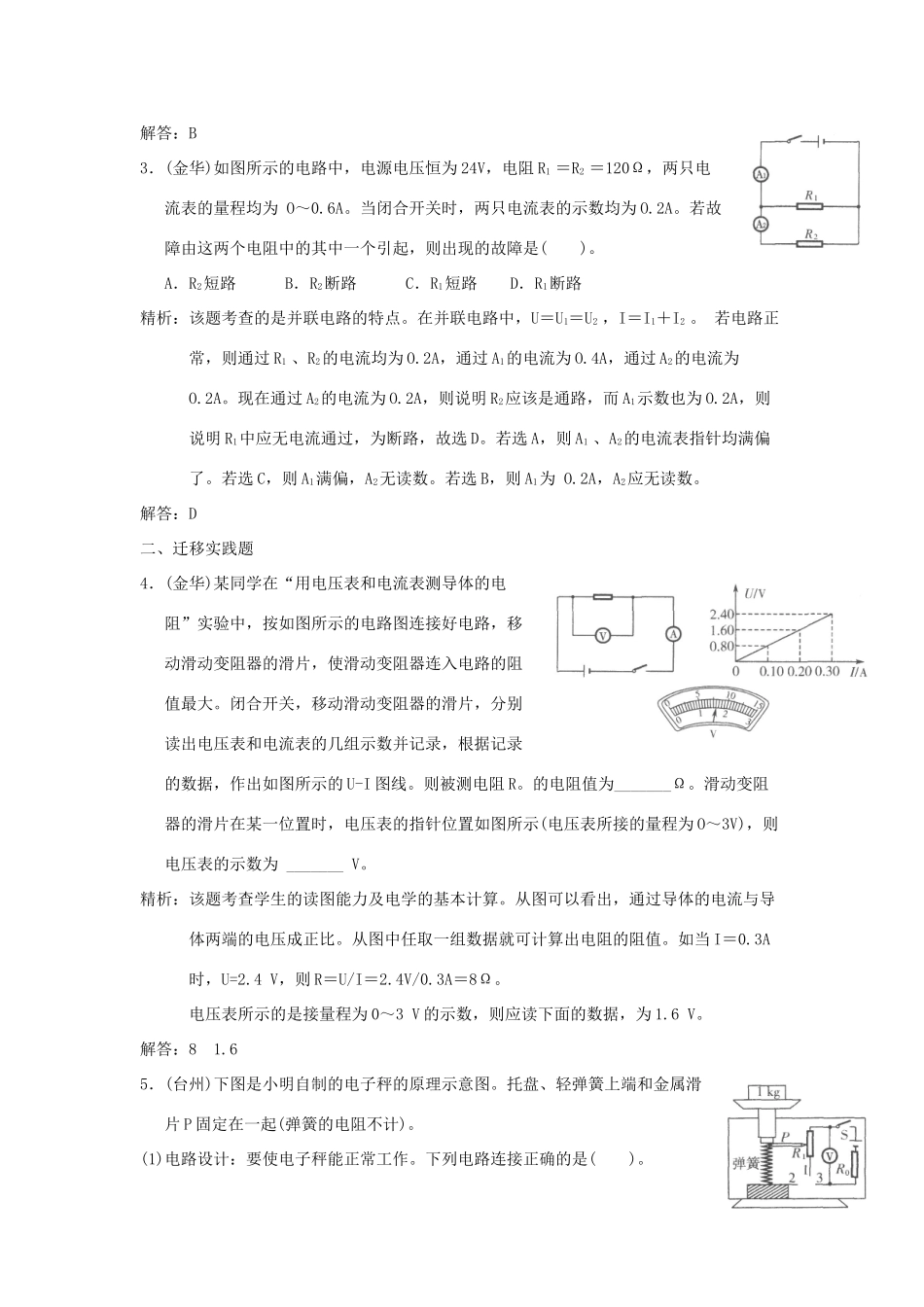

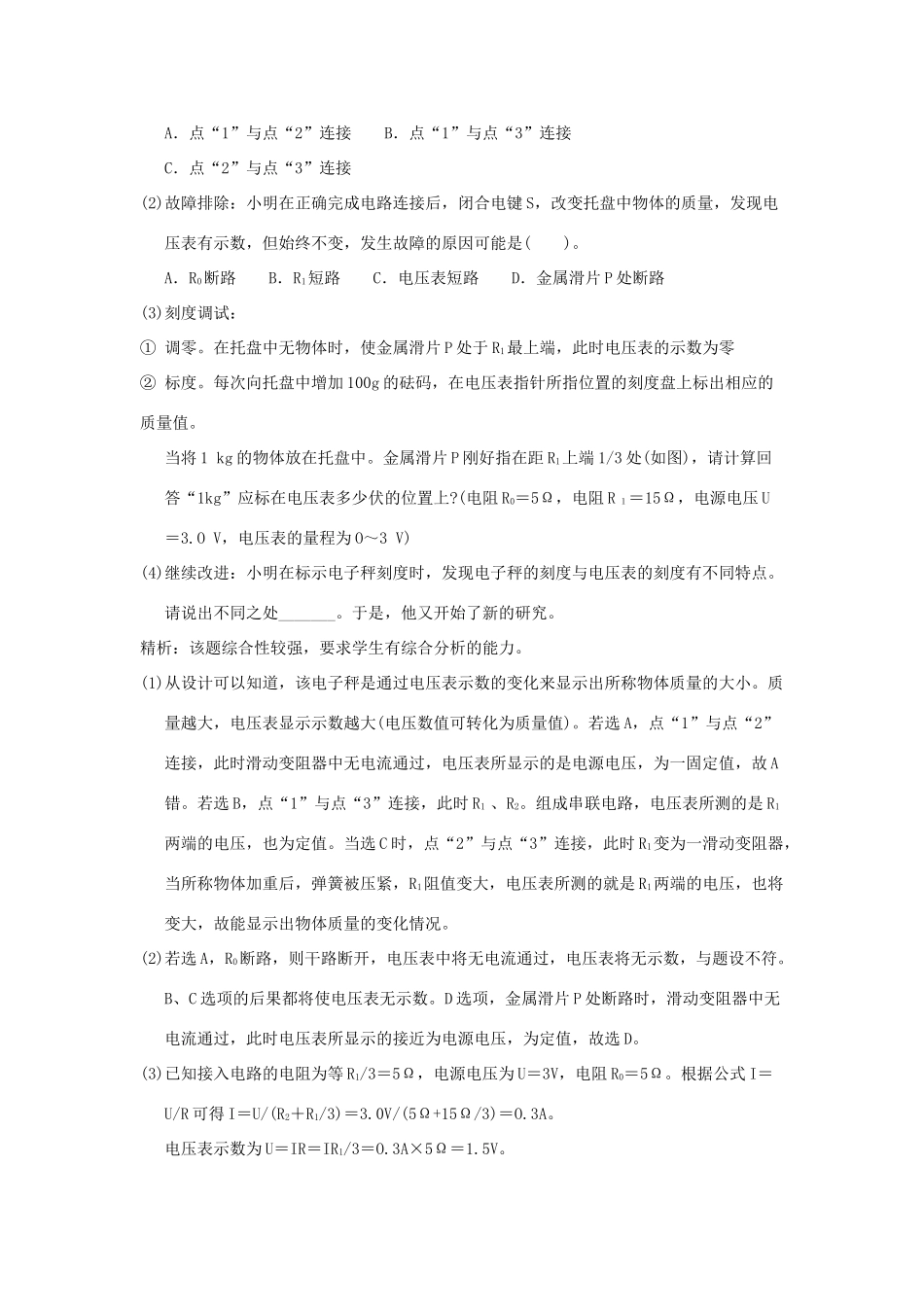

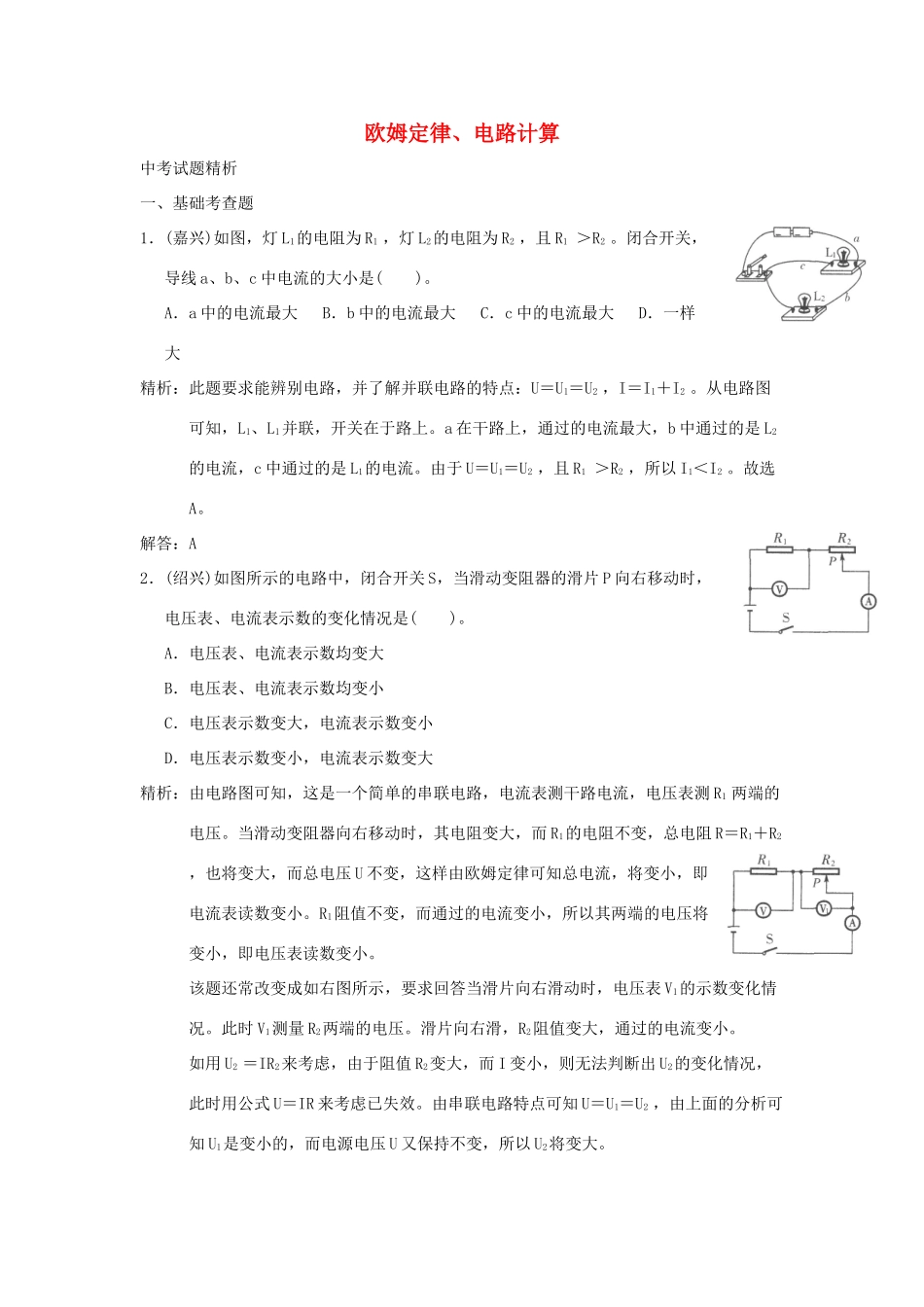

欧姆定律、电路计算中考试题精析一、基础考查题1．(嘉兴)如图，灯L1的电阻为R1，灯L2的电阻为R2，且R1＞R2。闭合开关，导线a、b、c中电流的大小是()。A．a中的电流最大B．b中的电流最大C．c中的电流最大D．一样大精析：此题要求能辨别电路，并了解并联电路的特点：U＝U1＝U2，I＝I1＋I2。从电路图可知，L1、L1并联，开关在于路上。a在干路上，通过的电流最大，b中通过的是L2的电流，c中通过的是L1的电流。由于U＝U1＝U2，且R1＞R2，所以I1＜I2。故选A。解答：A2．(绍兴)如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是()。A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大精析：由电路图可知，这是一个简单的串联电路，电流表测干路电流，电压表测R1两端的电压。当滑动变阻器向右移动时，其电阻变大，而R1的电阻不变，总电阻R＝R1＋R2，也将变大，而总电压U不变，这样由欧姆定律可知总电流，将变小，即电流表读数变小。R1阻值不变，而通过的电流变小，所以其两端的电压将变小，即电压表读数变小。该题还常改变成如右图所示，要求回答当滑片向右滑动时，电压表V1的示数变化情况。此时V1测量R2两端的电压。滑片向右滑，R2阻值变大，通过的电流变小。如用U2＝IR2来考虑，由于阻值R2变大，而I变小，则无法判断出U2的变化情况，此时用公式U＝IR来考虑已失效。由串联电路特点可知U＝U1＝U2，由上面的分析可知U1是变小的，而电源电压U又保持不变，所以U2将变大。解答：B3．(金华)如图所示的电路中，电源电压恒为24V，电阻R1＝R2＝120Ω，两只电流表的量程均为O～0.6A。当闭合开关时，两只电流表的示数均为O.2A。若故障由这两个电阻中的其中一个引起，则出现的故障是()。A．R2短路B．R2断路C．R1短路D．R1断路精析：该题考查的是并联电路的特点。在并联电路中，U＝U1＝U2，I＝I1＋I2。若电路正常，则通过R1、R2的电流均为O.2A，通过A1的电流为O.4A，通过A2的电流为O.2A。现在通过A2的电流为O.2A，则说明R2应该是通路，而A1示数也为O.2A，则说明R1中应无电流通过，为断路，故选D。若选A，则A1、A2的电流表指针均满偏了。若选C，则A1满偏，A2无读数。若选B，则A1为O.2A，A2应无读数。解答：D二、迁移实践题4．(金华)某同学在“用电压表和电流表测导体的电阻”实验中，按如图所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大。闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图所示的U-I图线。则被测电阻R。的电阻值为_______Ω。滑动变阻器的滑片在某一位置时，电压表的指针位置如图所示(电压表所接的量程为O～3V)，则电压表的示数为_______V。精析：该题考查学生的读图能力及电学的基本计算。从图可以看出，通过导体的电流与导体两端的电压成正比。从图中任取一组数据就可计算出电阻的阻值。如当I＝0.3A时，U=2.4V，则R＝U/I＝2.4V/0.3A＝8Ω。电压表所示的是接量程为0～3V的示数，则应读下面的数据，为1.6V。解答：81.65．(台州)下图是小明自制的电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定在一起(弹簧的电阻不计)。(1)电路设计：要使电子秤能正常工作。下列电路连接正确的是()。A．点“1”与点“2”连接B．点“1”与点“3”连接C．点“2”与点“3”连接(2)故障排除：小明在正确完成电路连接后，闭合电键S，改变托盘中物体的质量，发现电压表有示数，但始终不变，发生故障的原因可能是()。A．R0断路B．R1短路C．电压表短路D．金属滑片P处断路(3)刻度调试：①调零。在托盘中无物体时，使金属滑片P处于R1最上端，此时电压表的示数为零②标度。每次向托盘中增加100g的砝码，在电压表指针所指位置的刻度盘上标出相应的质量值。当将1kg的物体放在托盘中。金属滑片P刚好指在距R1上端1/3处(如图)，请计算回答“1kg”应标在电压表多少伏的位置上?(电阻R0＝5Ω，电阻R１＝15Ω，电源电压U＝3.OV，电压表的量程为O～3V)(4)继续改进：小明在标示电子秤刻度时，发现电子秤的刻度...
