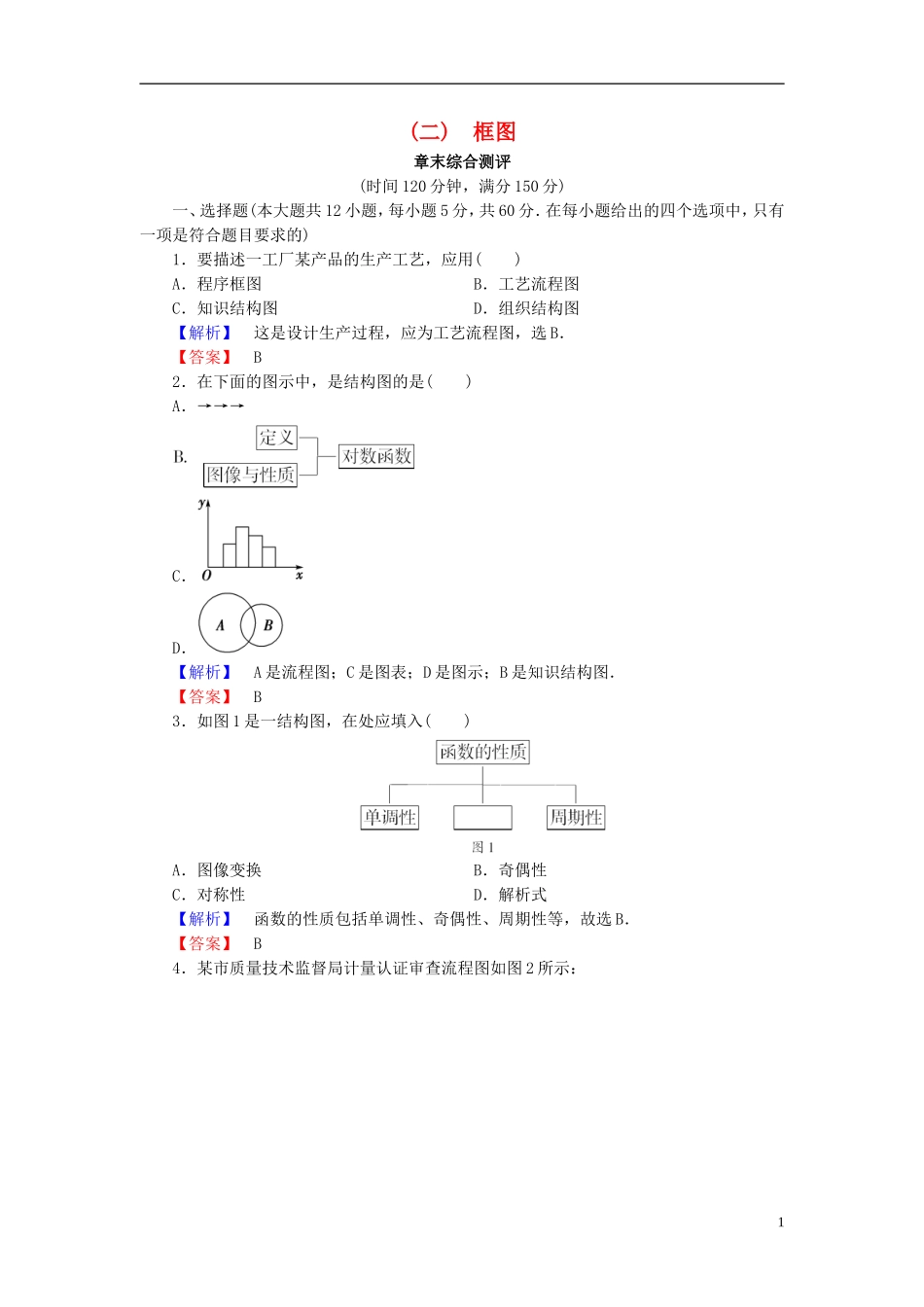

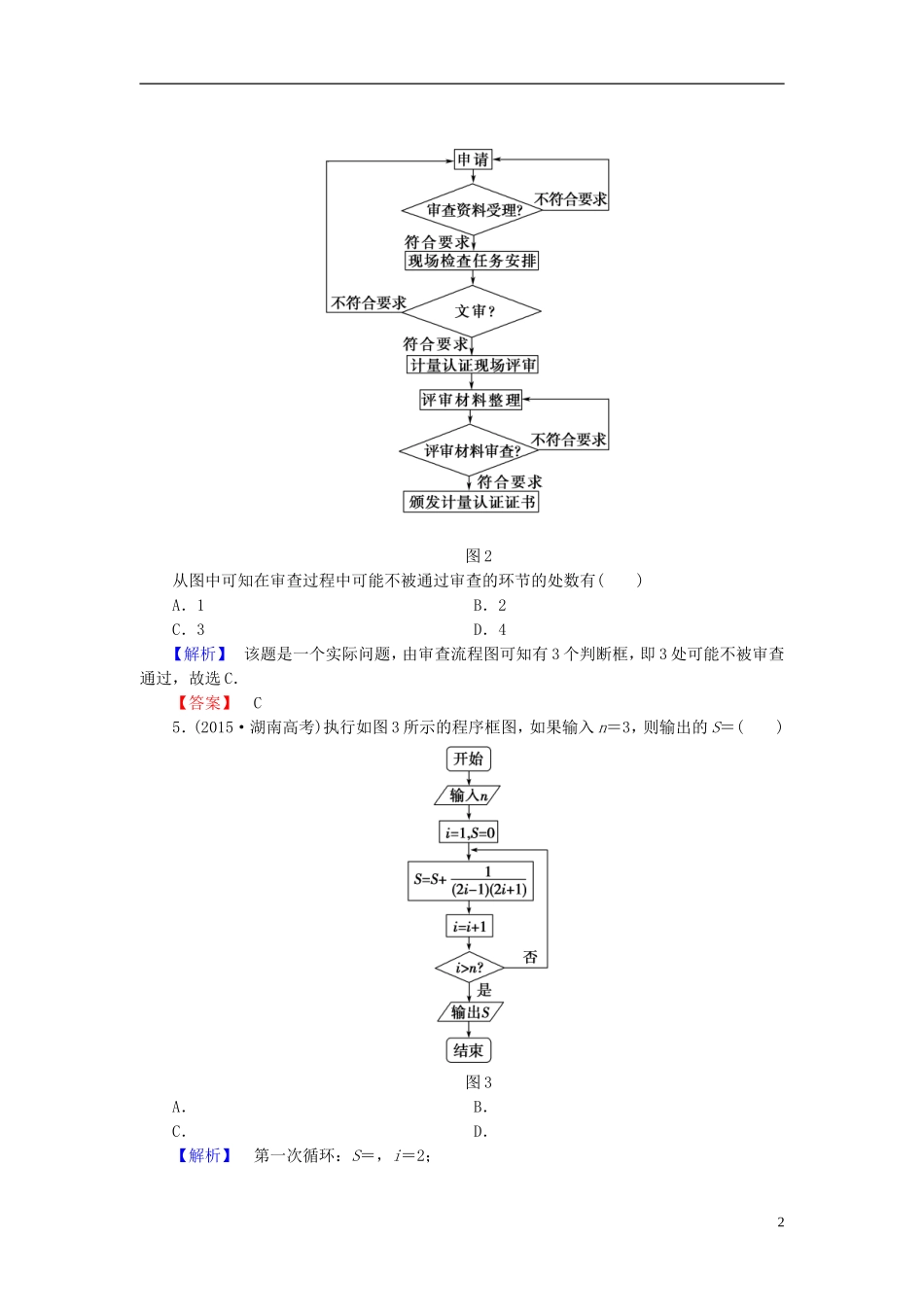

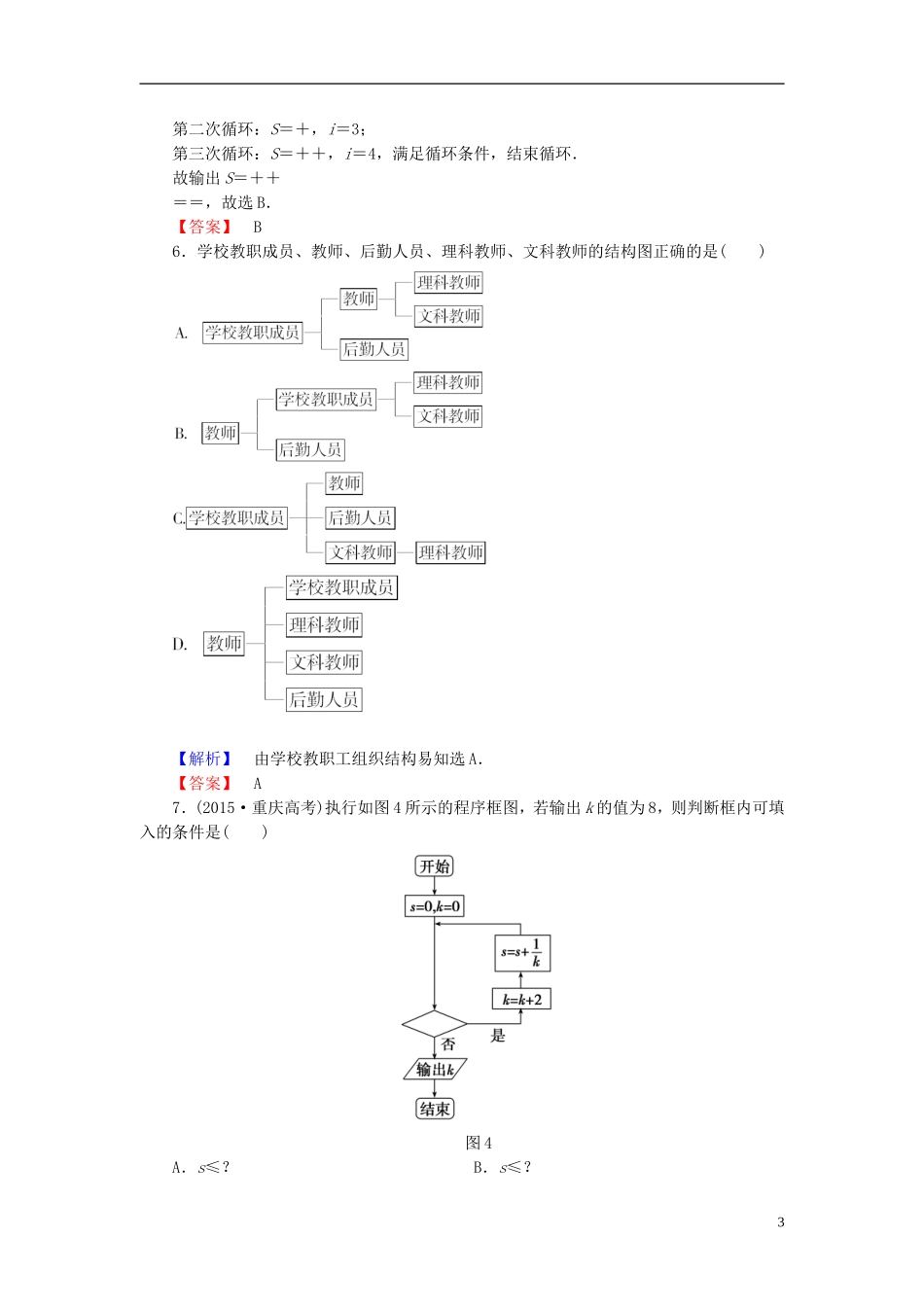

(二)框图章末综合测评(时间120分钟，满分150分)一、选择题(本大题共12小题，每小题5分，共60分．在每小题给出的四个选项中，只有一项是符合题目要求的)1．要描述一工厂某产品的生产工艺，应用()A．程序框图B．工艺流程图C．知识结构图D．组织结构图【解析】这是设计生产过程，应为工艺流程图，选B．【答案】B2．在下面的图示中，是结构图的是()A．→→→C．D．【解析】A是流程图；C是图表；D是图示；B是知识结构图．【答案】B3．如图1是一结构图，在处应填入()A．图像变换B．奇偶性C．对称性D．解析式【解析】函数的性质包括单调性、奇偶性、周期性等，故选B．【答案】B4．某市质量技术监督局计量认证审查流程图如图2所示：1图2从图中可知在审查过程中可能不被通过审查的环节的处数有()A．1B．2C．3D．4【解析】该题是一个实际问题，由审查流程图可知有3个判断框，即3处可能不被审查通过，故选C．【答案】C5．(2015·湖南高考)执行如图3所示的程序框图，如果输入n＝3，则输出的S＝()图3A．B．C．D．【解析】第一次循环：S＝，i＝2；2第二次循环：S＝＋，i＝3；第三次循环：S＝＋＋，i＝4，满足循环条件，结束循环．故输出S＝＋＋＝＝，故选B．【答案】B6．学校教职成员、教师、后勤人员、理科教师、文科教师的结构图正确的是()【解析】由学校教职工组织结构易知选A．【答案】A7．(2015·重庆高考)执行如图4所示的程序框图，若输出k的值为8，则判断框内可填入的条件是()图4A．s≤
【解析】由s＝0，k＝0满足条件，则k＝2，s＝，满足条件；k＝4，s＝＋＝，满足条件；k＝6，s＝＋＝，满足条件；k＝8，s＝＋＝，不满足条件，输出k＝8，所以应填s≤
【答案】C8．(2016·锦州高二检测)如图5是“向量的线性运算”知识结构图，如果要加入
