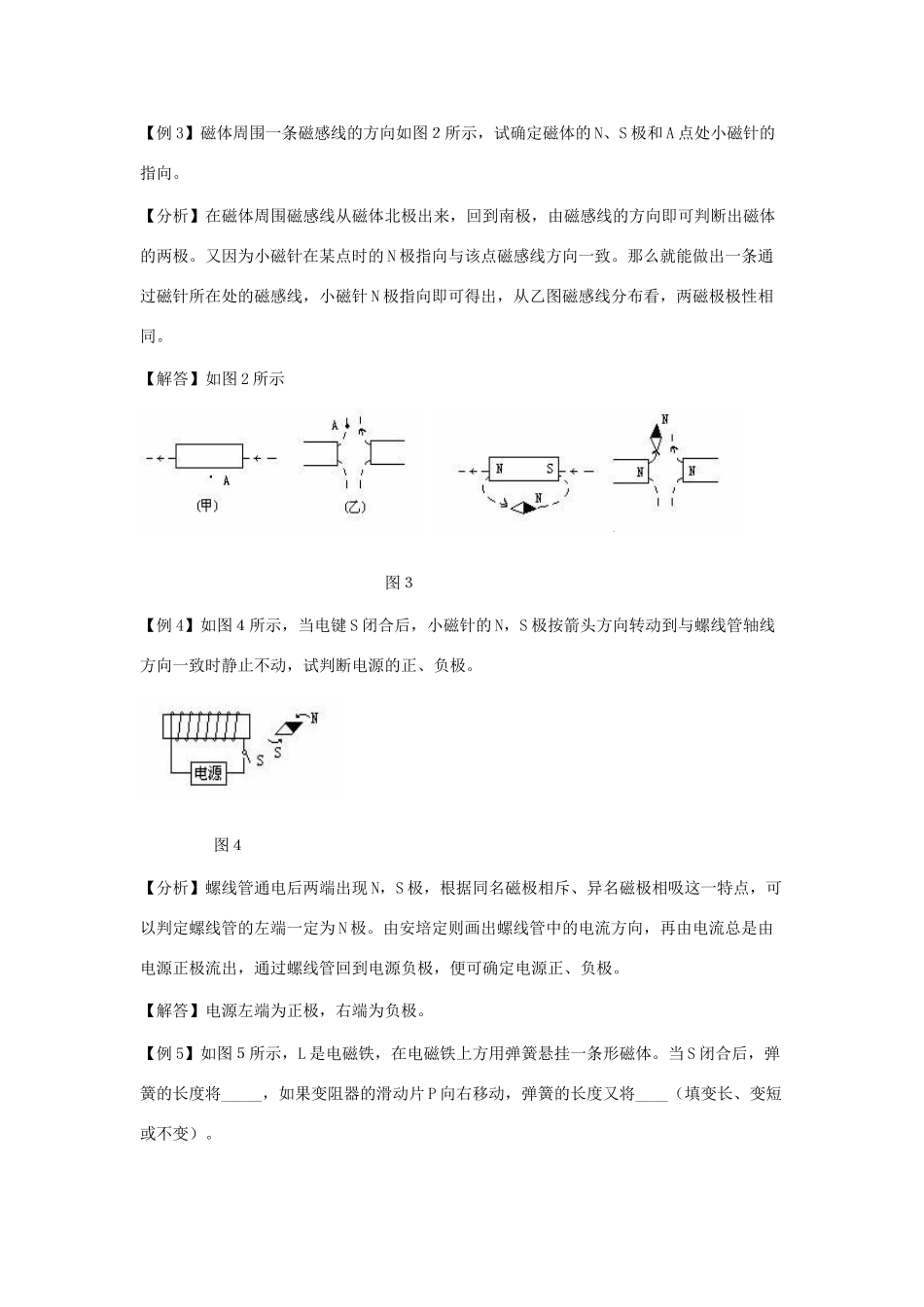

第14章电磁铁与自动控制例题与习题【例1】如图1所示，弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧秤的示数[]A．不变。B．逐渐减少。C．先减小再增大。D．先增大再减小。图1【分析】磁体上磁性强弱并不一样，实验证明，磁体两端（磁极）处的磁性最强，而中间的磁性最弱。因而铁球在条形磁铁的N极和S极处受到的吸引力最大，在正中处受到的吸引力很小。【解答】C．【例2】有甲、乙两根外形完全相同的钢棒，一根有磁性，另一根没有磁性，用图2中的哪种方法可以一次就把它们区分开来？图2【分析】一般条形磁铁的磁极在棒的两端，棒中间是没有磁性的，选项（C）没办法确定棒有磁性；在选项（A）、（B）中，甲、乙两棒各有顶端相互接触，根据力的作用是相互的，因此也无法确定哪个棒的顶端有磁性。选项（D）用甲棒顶端接触乙棒的中间，如果吸引，说明甲棒顶端是磁极，甲是条形磁铁，乙是没有磁性的钢棒；如果不吸引，说明甲棒没有磁性，乙棒就是条形磁铁。【解答】（D）。【例3】磁体周围一条磁感线的方向如图２所示，试确定磁体的N、S极和A点处小磁针的指向。【分析】在磁体周围磁感线从磁体北极出来，回到南极，由磁感线的方向即可判断出磁体的两极。又因为小磁针在某点时的N极指向与该点磁感线方向一致。那么就能做出一条通过磁针所在处的磁感线，小磁针N极指向即可得出，从乙图磁感线分布看，两磁极极性相同。【解答】如图2所示图３【例4】如图４所示，当电键S闭合后，小磁针的N，S极按箭头方向转动到与螺线管轴线方向一致时静止不动，试判断电源的正、负极。图４【分析】螺线管通电后两端出现N，S极，根据同名磁极相斥、异名磁极相吸这一特点，可以判定螺线管的左端一定为N极。由安培定则画出螺线管中的电流方向，再由电流总是由电源正极流出，通过螺线管回到电源负极，便可确定电源正、负极。【解答】电源左端为正极，右端为负极。【例5】如图５所示，L是电磁铁，在电磁铁上方用弹簧悬挂一条形磁体。当S闭合后，弹簧的长度将_____，如果变阻器的滑动片P向右移动，弹簧的长度又将____（填变长、变短或不变）。图５【分析】S未接通时，弹簧的弹力和磁体的重力相平衡。当S闭合后，根据安培定则可确定通电螺线管的上方产生的是N极，下端是S极。由于同名磁极相互排斥，所以弹簧将变短。如果变阻器的滑动片P向右移动，变阻器接入电路中的电阻增大，电路的电流强度减小，通电螺线管的磁性减弱，斥力减少，弹簧的长度又将变大。【解答】变小；变大。【例6】附图是一种防汛报警器的原理图。K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮子A．试说明这种报警器的工作原理。图６【解答】水位升高时，浮子A会推动B一起上升，当水位达到或超过警戒线时，使控制电路接通。这时，电流通过电磁铁，使它吸引衔铁，并使工作电路接通，电灯发光报警。当水位降低时，浮子A带动B一起下降。当水位低于警戒线时，控制电路被断开，电磁铁因无电流通过而停止工作，不再吸引衔铁，使工作电路被断开，电灯不再发光报警。【说明】电磁继电器有的用途非常广泛。在分析各种应用电路工作原理时，主要应弄清电磁铁通断电时触点的通断情况及其对电路的作用。填空题1．磁体周围存在着，指南针能够指南北，是因为它受到了的作用。3．磁悬浮列车在一些国家已经研制成功，其中部分国家研制的磁悬浮列车是利用两个同名磁极间相互的原理来实现悬浮的；小磁针南极大致指向地理的南极，这说明地磁的极在地理的南极附近．4．图1中的实验表明：在通电导线周围存在着。5．第一个发现电与磁之间联系的物理学家是．(选填“伽利略”、“法拉第”或“奥斯特”)图16．为了增强磁性，对通电螺线管可采取的措施是①；②；③.7．如图2所示，当闭合开关S时，小磁针将向（填“顺时针”或“逆时针”）方向转动，当滑动变阻器的滑片P向右移动时，电磁铁的磁性将（填“增强”、“不变”或“减弱”）图29．图3是一种单元防盗门门锁的原理图．其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内．在关门时，开关是断开的，衔铁在作用下，合入门扣．在合...
