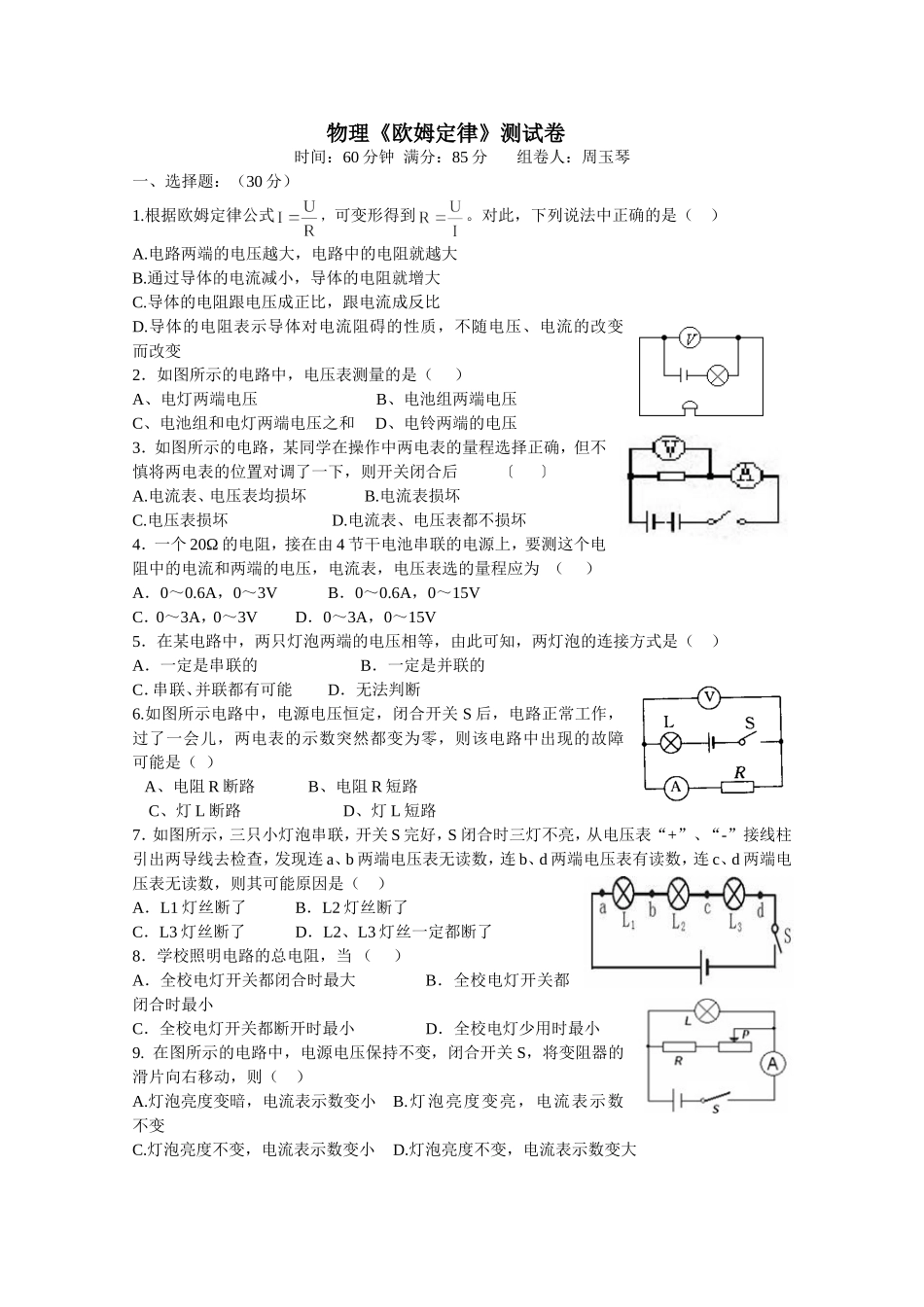

物理《欧姆定律》测试卷时间：60分钟满分：85分组卷人：周玉琴一、选择题：（30分）1.根据欧姆定律公式，可变形得到。对此，下列说法中正确的是（）A.电路两端的电压越大，电路中的电阻就越大B.通过导体的电流减小，导体的电阻就增大C.导体的电阻跟电压成正比，跟电流成反比D.导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变2．如图所示的电路中，电压表测量的是（）A、电灯两端电压B、电池组两端电压C、电池组和电灯两端电压之和D、电铃两端的电压3．如图所示的电路，某同学在操作中两电表的量程选择正确，但不慎将两电表的位置对调了一下，则开关闭合后〔〕A.电流表、电压表均损坏B.电流表损坏C.电压表损坏D.电流表、电压表都不损坏4．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为（）A．0～0.6A，0～3VB．0～0.6A，0～15VC．0～3A，0～3VD．0～3A，0～15V5．在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（）A．一定是串联的B．一定是并联的C．串联、并联都有可能D．无法判断6.如图所示电路中，电源电压恒定，闭合开关S后，电路正常工作，过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A、电阻R断路B、电阻R短路C、灯L断路D、灯L短路7．如图所示，三只小灯泡串联，开关S完好，S闭合时三灯不亮，从电压表“+”、“-”接线柱引出两导线去检查，发现连a、b两端电压表无读数，连b、d两端电压表有读数，连c、d两端电压表无读数，则其可能原因是（）A．L1灯丝断了B．L2灯丝断了C．L3灯丝断了D．L2、L3灯丝一定都断了8．学校照明电路的总电阻，当（）A．全校电灯开关都闭合时最大B．全校电灯开关都闭合时最小C．全校电灯开关都断开时最小D．全校电灯少用时最小9.在图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则（）A.灯泡亮度变暗，电流表示数变小B.灯泡亮度变亮，电流表示数不变C.灯泡亮度不变，电流表示数变小D.灯泡亮度不变，电流表示数变大10.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小二、填空题：（20分）11.在电阻一定的情况下，导体中的________跟这段导体_______________成正比。一段导体两端电压是4V，导体中的电流是0.5A，若导体两端电压是2V，则导体中的电流是______。12.在电压一定的情况下，导体中的_________跟这段导体________成反比。某电路两端电压一定，电路两端接入10欧姆的电阻时，通过这导体的电流是1.2A，若改接30欧姆电阻时，则通过电路的电流是_________。13．如图所示，分别是甲、乙两个电阻的I-U图像，甲电阻阻值为______Ω，乙电阻阻值为______Ω。把它们串联后接入电路中，则通过的电流之比I1∶I2=______，两端电压之比U1：U2=________；把它们并联后接入电路中，则通过它们的电流之比I1∶I2=______，两端电压之比U1：U2=________14．电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为_____Ω，通过R1的电流为________A，R2两端的电压_________V。15．家电维修时需要一个10Ω的电阻，但手边只有30Ω、15Ω、8Ω、2Ω四种电阻，可选______和_____的电阻____联起来使用。16.一个小灯泡阻值为10Ω，正常工作时的电流为0.4A，现要将其接入12V的电路中，要求仍能正常发光，则应____联一个_____Ω的电阻。三、实验题：（14+6分）17.如图所示电路，是小组同学在研究通过导体的电流跟电阻的关系实验。图5（1）请按实验电路图连接好实物图。（2）A组同学连接好电路后闭合开关，发现电流表指针偏转如图甲所示，产生这种情况的原因是__________________________；另一组同实验时，则发现指针偏转如图乙所示，产生这种情况的原因是______________________.（3）实验时要不断改变R，调节____________使________表示...
