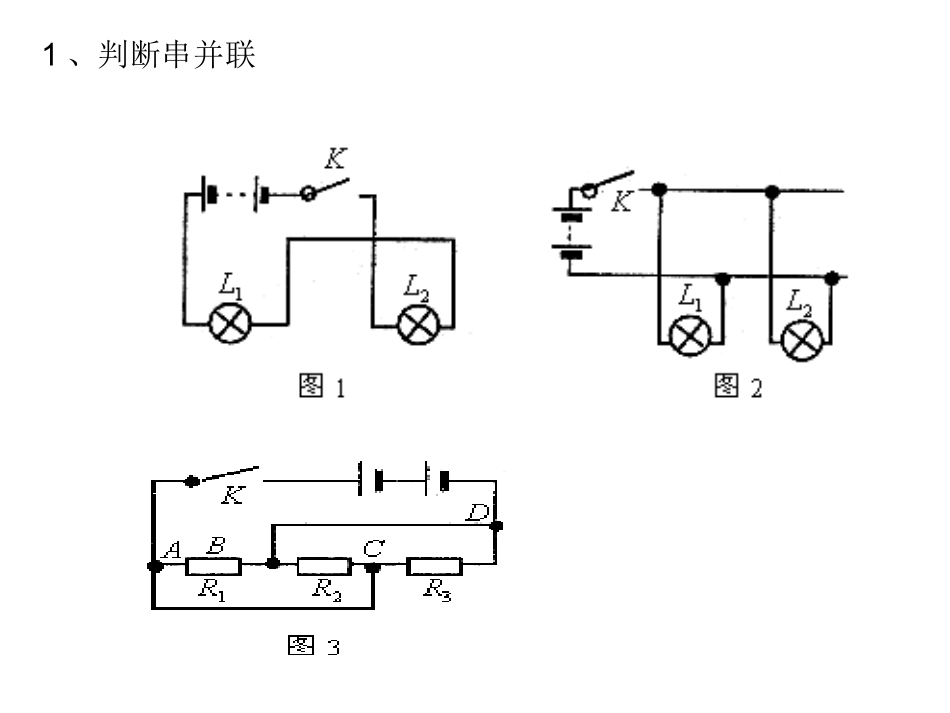

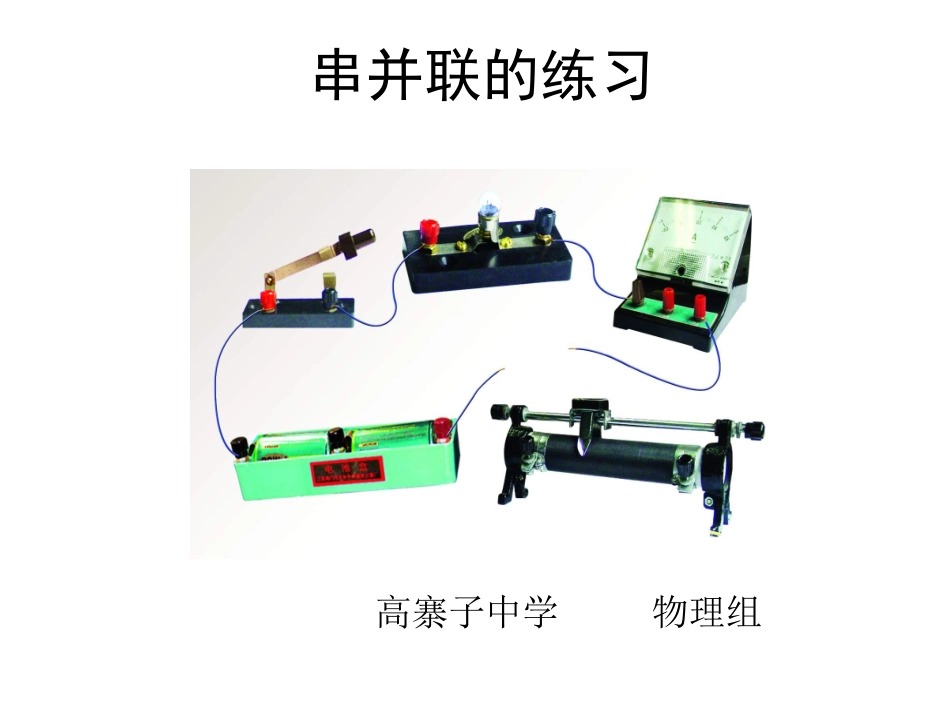

串并联的练习高寨子中学物理组1、判断串并联2．如下图所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变3．如图7所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是[]A．空载（不接R）时，输出电压为U/2B．接上负载R时，输出电压＜U/2C．负载电阻R的阻值越大，输出电压越低D．接上负载R后，要使输出电压为U/2，滑动片P须向上移动至某一位置。4．如下图所示的电路中，A、B、C、D是四个接线柱，开关S时闭合的：(1)用导线将A、B连接，再将C、D连接，则灯L1、L2是连接方式；(2)用导线将A、D连接，则L1、L2是连接方式；(3)如果用导线将B、C连接，则。5．判断断开或闭合S1、S2时，下图电路的连接方式。6、如右图，电源两端电压U保持不变，当滑动变阻器滑片P从a点向b点移动的过程中，两只电压表V1、V2的示数变化的绝对值分别为△U1、△U2。RM为滑动变阻器的最大阻值，且RM＜R1＜R2，则确定△U1和△U2的大小关系是。U1=U-UR2U2=U-UR0U1'=U-U'R2U2'=U-U'R0ΔU1=U-U'R2–(U-UR2)=UR2-U'R2ΔU2=U-U'R0–(U-UR0)=UR0-U'R0变小变大结论：ΔU1<ΔU2显然，U1
