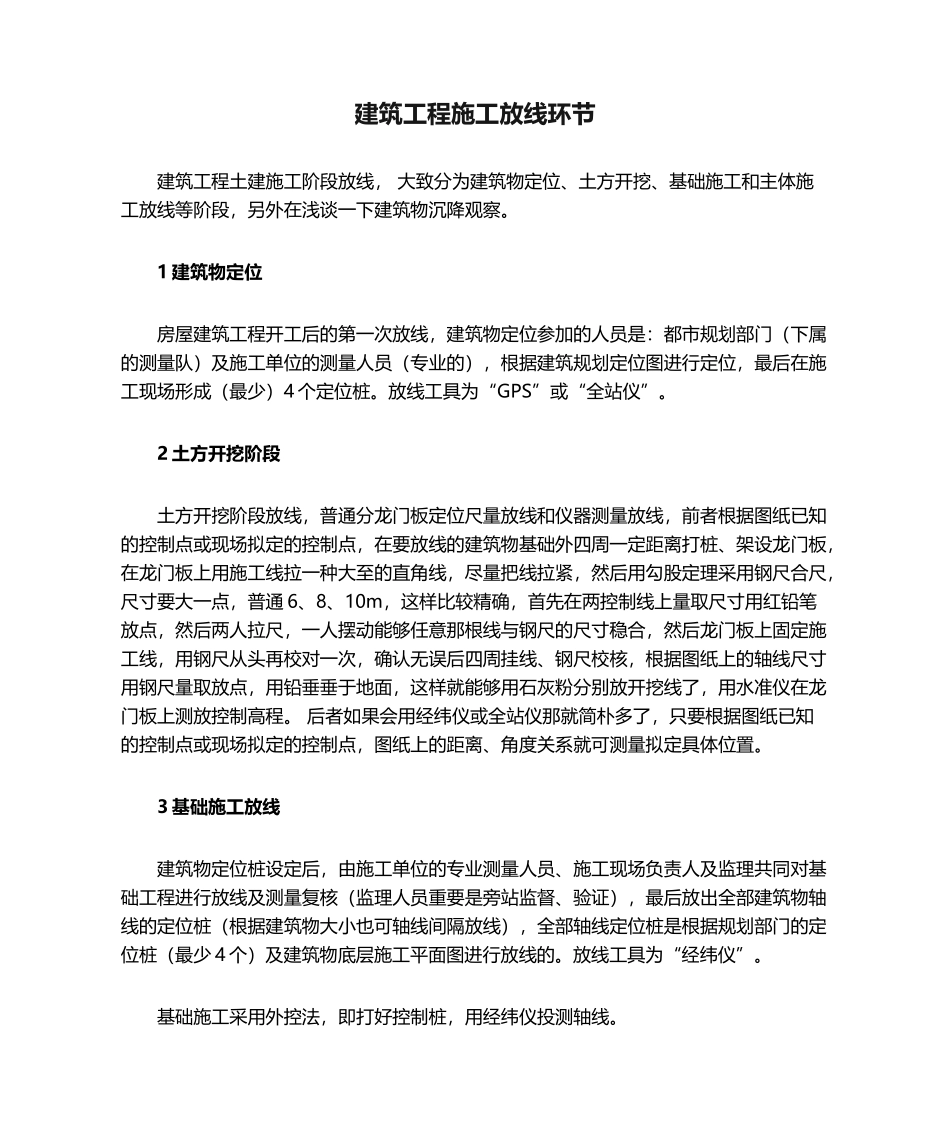

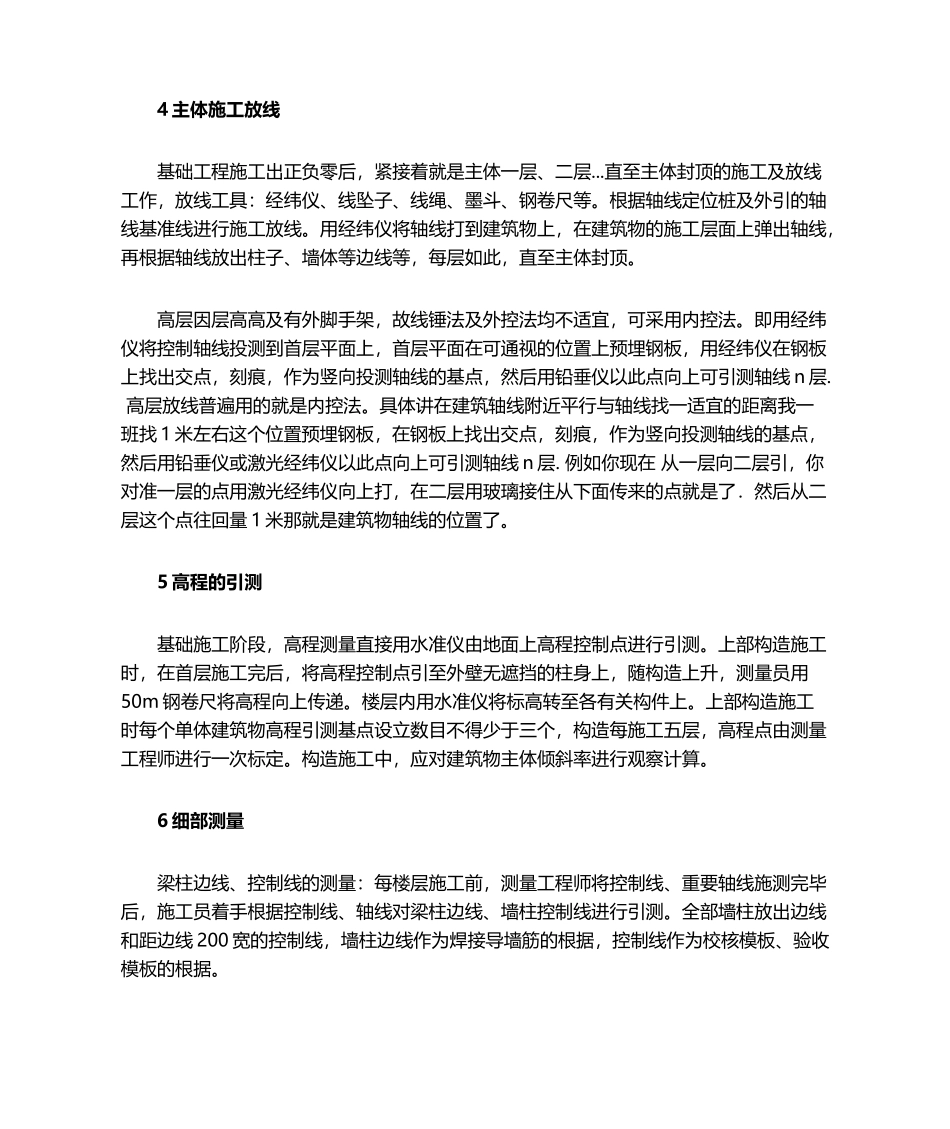

建筑工程施工放线环节建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观察。1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：都市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（最少）4个定位桩。放线工具为“GPS”或“全站仪”。2土方开挖阶段土方开挖阶段放线，普通分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场拟定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一种大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，普通6、8、10m，这样比较精确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动能够任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就能够用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。后者如果会用经纬仪或全站仪那就简朴多了，只要根据图纸已知的控制点或现场拟定的控制点，图纸上的距离、角度关系就可测量拟定具体位置。3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员重要是旁站监督、验证），最后放出全部建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），全部轴线定位桩是根据规划部门的定位桩（最少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。基础施工采用外控法，即打好控制桩，用经纬仪投测轴线。4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。高层因层高高及有外脚手架，故线锤法及外控法均不适宜，可采用内控法。即用经纬仪将控制轴线投测到首层平面上，首层平面在可通视的位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，作为竖向投测轴线的基点，然后用铅垂仪以此点向上可引测轴线n层.高层放线普遍用的就是内控法。具体讲在建筑轴线附近平行与轴线找一适宜的距离我一班找1米左右这个位置预埋钢板，在钢板上找出交点，刻痕，作为竖向投测轴线的基点，然后用铅垂仪或激光经纬仪以此点向上可引测轴线n层.例如你现在从一层向二层引，你对准一层的点用激光经纬仪向上打，在二层用玻璃接住从下面传来的点就是了．然后从二层这个点往回量1米那就是建筑物轴线的位置了。5高程的引测基础施工阶段，高程测量直接用水准仪由地面上高程控制点进行引测。上部构造施工时，在首层施工完后，将高程控制点引至外壁无遮挡的柱身上，随构造上升，测量员用50m钢卷尺将高程向上传递。楼层内用水准仪将标高转至各有关构件上。上部构造施工时每个单体建筑物高程引测基点设立数目不得少于三个，构造每施工五层，高程点由测量工程师进行一次标定。构造施工中，应对建筑物主体倾斜率进行观察计算。6细部测量梁柱边线、控制线的测量：每楼层施工前，测量工程师将控制线、重要轴线施测完毕后，施工员着手根据控制线、轴线对梁柱边线、墙柱控制线进行引测。全部墙柱放出边线和距边线200宽的控制线，墙柱边线作为焊接导墙筋的根据，控制线作为校核模板、验收模板的根据。7沉降观察降点的设立：设立沉降观察点的数目和具体位置根据规范和设计规定拟定，在图纸会审阶段，施工单位、监理与设计院进行协商初步拟定沉降点设立方案；待基础施工完毕后，根据实际地质状况进一步细化沉降观察点的设立位置。为较好地进行沉降观察，施工现场内埋设的水准基点应有助于直接引测，且数量不少于两个，每次进行沉降观察时，事先核查基准水准点与否发生异常变化，正常后才干进行施测。沉降点的埋设方式为...
