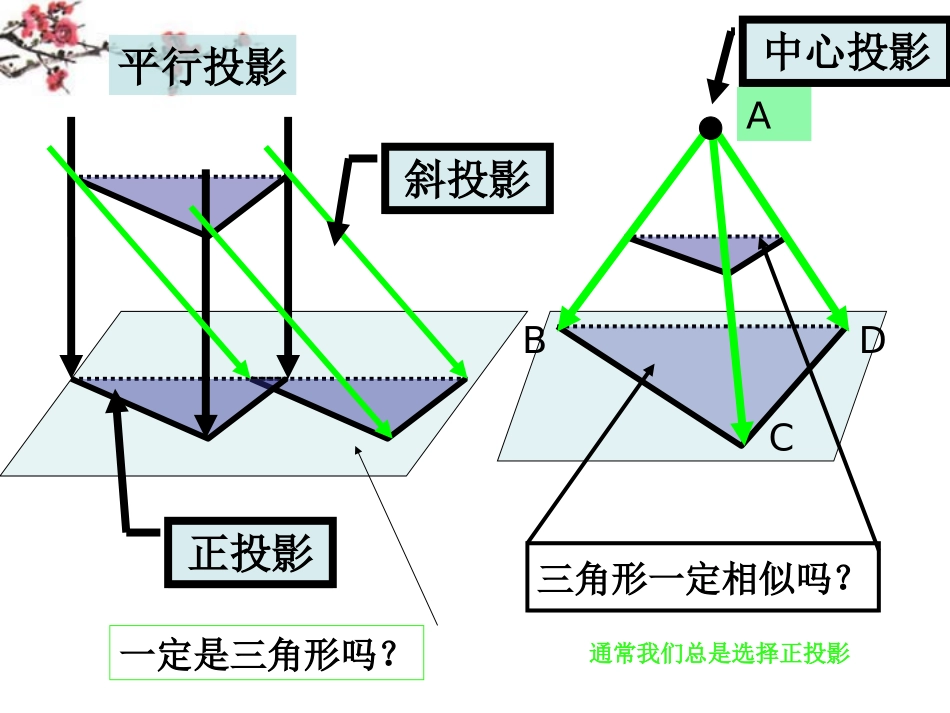

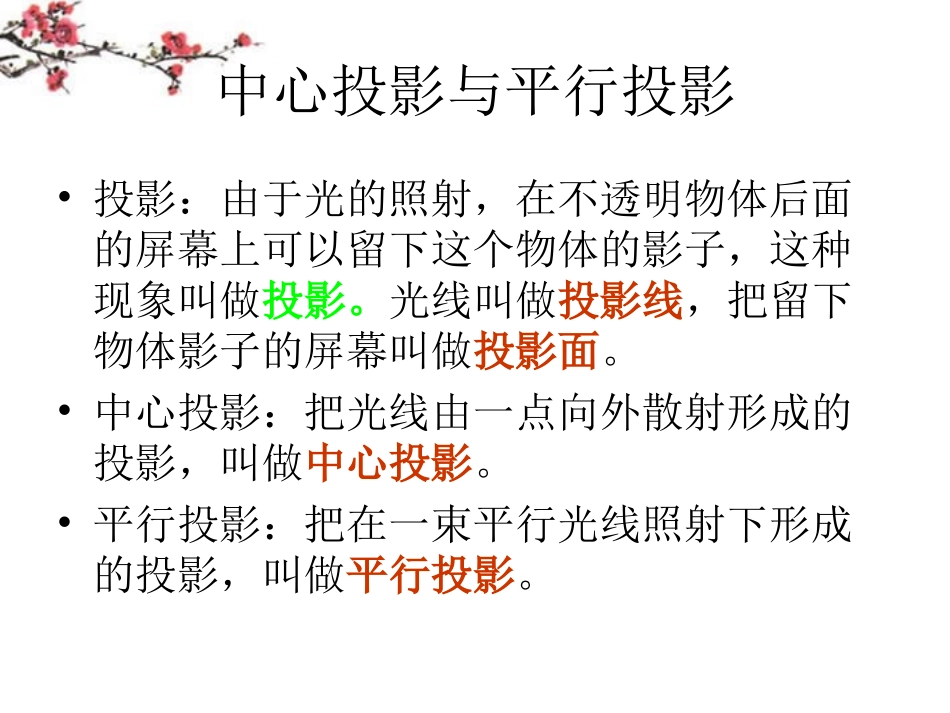

中心投影与平行投影•投影:由于光的照射,在不透明物体后面的屏幕上可以留下这个物体的影子,这种现象叫做投影。光线叫做投影线,把留下物体影子的屏幕叫做投影面。•中心投影:把光线由一点向外散射形成的投影,叫做中心投影。•平行投影:把在一束平行光线照射下形成的投影,叫做平行投影。ADCB中心投影平行投影斜投影正投影三角形一定相似吗?一定是三角形吗?通常我们总是选择正投影三视图•正视图:光线从几何体的前面向后面正投影,得到投影图,这种投影图叫做几何体的正视图。•侧视图:光线从几何体的左面向右面正投影,的到投影图,这种投影图叫做几何体的側视图。•俯视图:光线从几何体的上面向下面正投影,的到投影图,这种投影图叫做几何体的俯视图。三视图的形成如果物体向三个互相垂直的投影面分别投影,所得到的三个图形摊平在一个平面上,则就是三视图。摊平在一个平面上三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对齐----高对齐----宽对齐例1、画下面几何体的三视图例2、画下面几何体的三视图例3、画下面几何体的三视图例四.画下面几何体的三视图练习1、画下面几何体的三视图练习2.画下面几何体的三视图练习3.画下面几何体的三视图练习4.画下面几何体的三视图练习5.画下面几何体的三视图练习6.已知下面几何体的三视图,想象直观图练习7.已知下面几何体的三视图,想象直观图练习8.已知几何体的三视图,想象它的直观图课本P16-18直观图画法作业:P20T1,P21T2P15T1,2,3,4练习:•谢谢!•欢迎指导!
