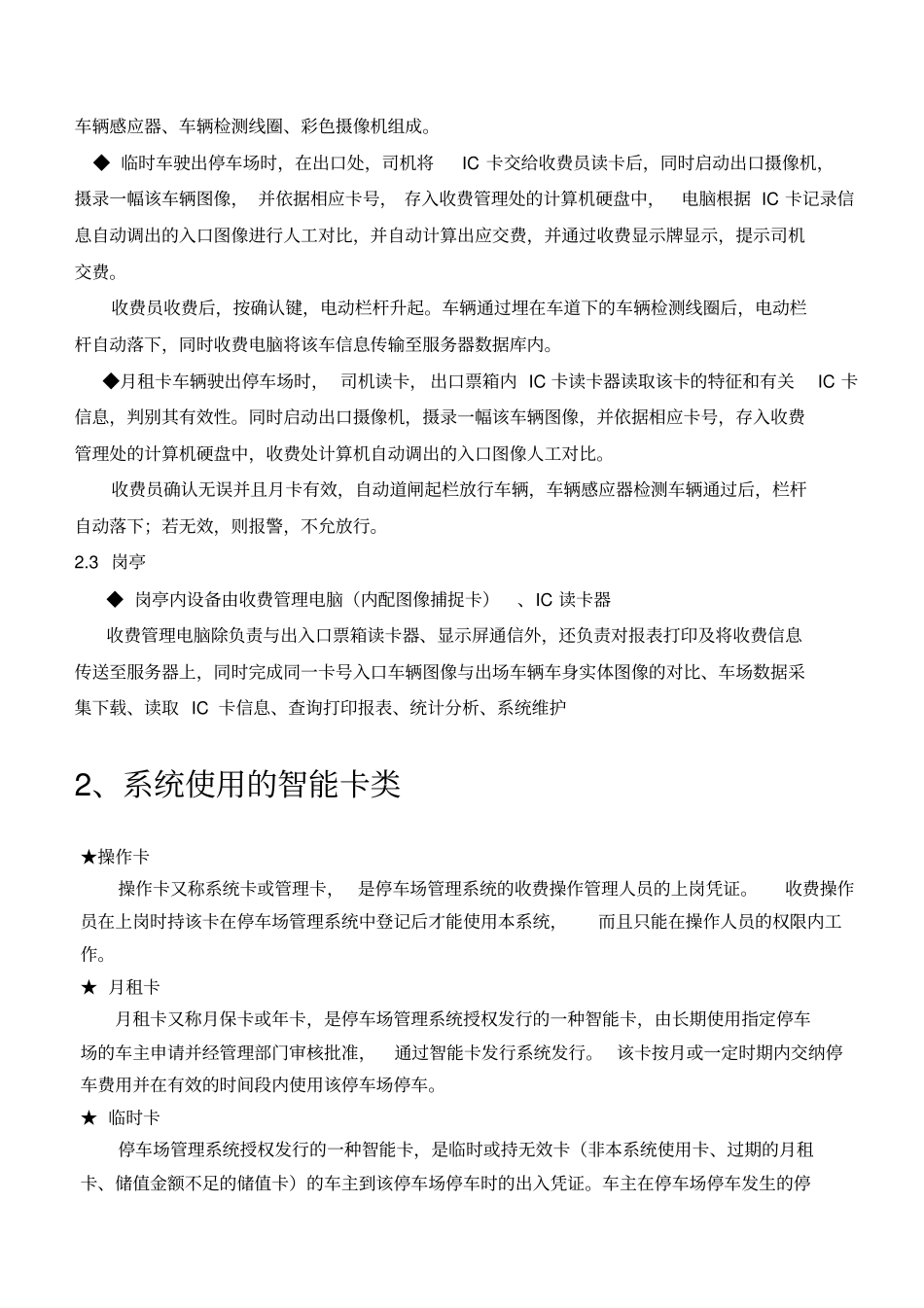

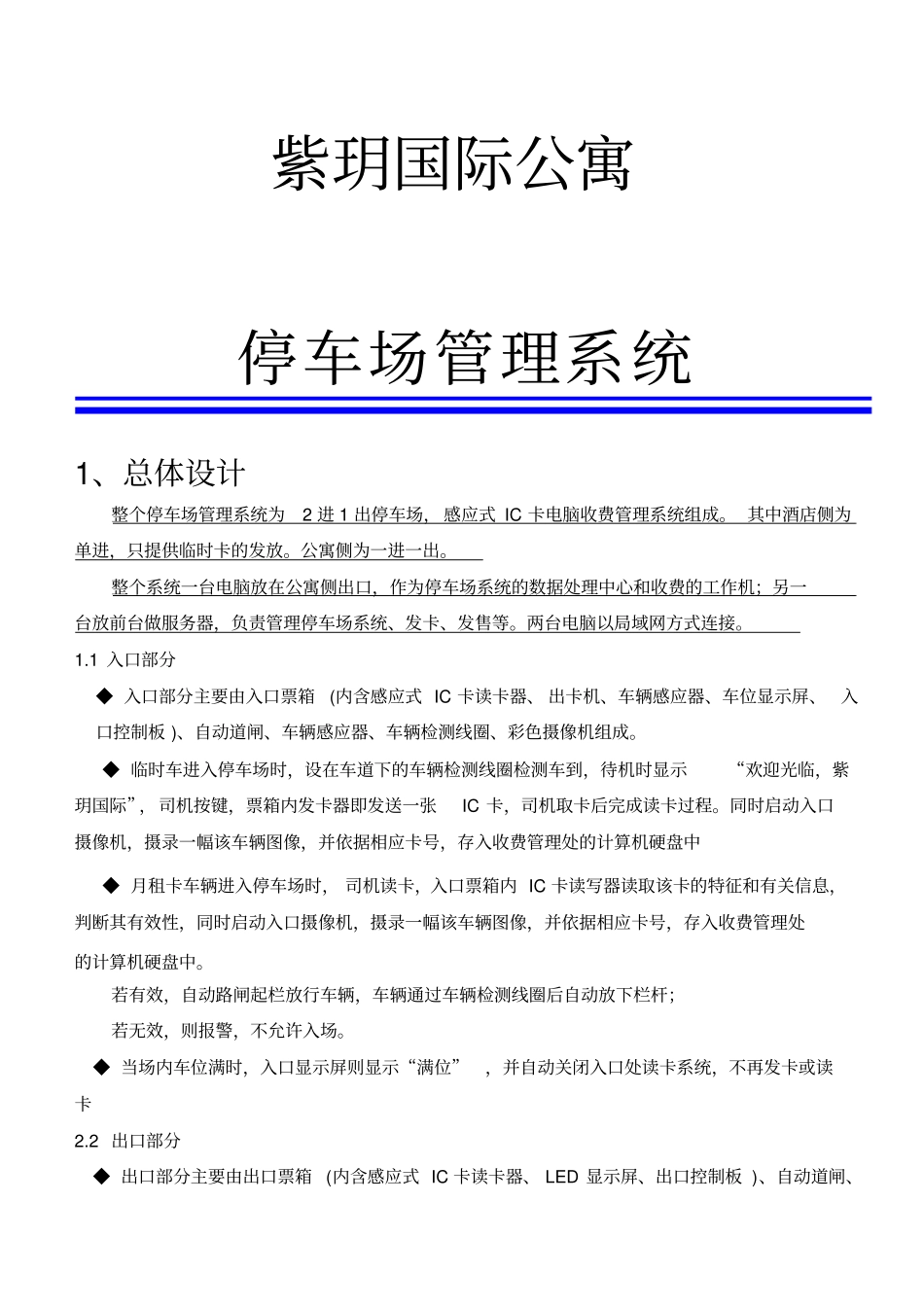

紫玥国际公寓停车场管理系统1、总体设计整个停车场管理系统为2进1出停车场，感应式IC卡电脑收费管理系统组成。其中酒店侧为单进，只提供临时卡的发放。公寓侧为一进一出。整个系统一台电脑放在公寓侧出口，作为停车场系统的数据处理中心和收费的工作机；另一台放前台做服务器，负责管理停车场系统、发卡、发售等。两台电脑以局域网方式连接。1.1入口部分◆入口部分主要由入口票箱(内含感应式IC卡读卡器、出卡机、车辆感应器、车位显示屏、入口控制板)、自动道闸、车辆感应器、车辆检测线圈、彩色摄像机组成。◆临时车进入停车场时，设在车道下的车辆检测线圈检测车到，待机时显示“欢迎光临，紫玥国际”，司机按键，票箱内发卡器即发送一张IC卡，司机取卡后完成读卡过程。同时启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入收费管理处的计算机硬盘中◆月租卡车辆进入停车场时，司机读卡，入口票箱内IC卡读写器读取该卡的特征和有关信息，判断其有效性，同时启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入收费管理处的计算机硬盘中。若有效，自动路闸起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；若无效，则报警，不允许入场。◆当场内车位满时，入口显示屏则显示“满位”，并自动关闭入口处读卡系统，不再发卡或读卡2.2出口部分◆出口部分主要由出口票箱(内含感应式IC卡读卡器、LED显示屏、出口控制板)、自动道闸、车辆感应器、车辆检测线圈、彩色摄像机组成。◆临时车驶出停车场时，在出口处，司机将IC卡交给收费员读卡后，同时启动出口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入收费管理处的计算机硬盘中，电脑根据IC卡记录信息自动调出的入口图像进行人工对比，并自动计算出应交费，并通过收费显示牌显示，提示司机交费。收费员收费后，按确认键，电动栏杆升起。车辆通过埋在车道下的车辆检测线圈后，电动栏杆自动落下，同时收费电脑将该车信息传输至服务器数据库内。◆月租卡车辆驶出停车场时，司机读卡，出口票箱内IC卡读卡器读取该卡的特征和有关IC卡信息，判别其有效性。同时启动出口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入收费管理处的计算机硬盘中，收费处计算机自动调出的入口图像人工对比。收费员确认无误并且月卡有效，自动道闸起栏放行车辆，车辆感应器检测车辆通过后，栏杆自动落下；若无效，则报警，不允放行。2.3岗亭◆岗亭内设备由收费管理电脑（内配图像捕捉卡）、IC读卡器收费管理电脑除负责与出入口票箱读卡器、显示屏通信外，还负责对报表打印及将收费信息传送至服务器上，同时完成同一卡号入口车辆图像与出场车辆车身实体图像的对比、车场数据采集下载、读取IC卡信息、查询打印报表、统计分析、系统维护2、系统使用的智能卡类★操作卡操作卡又称系统卡或管理卡，是停车场管理系统的收费操作管理人员的上岗凭证。收费操作员在上岗时持该卡在停车场管理系统中登记后才能使用本系统，而且只能在操作人员的权限内工作。★月租卡月租卡又称月保卡或年卡，是停车场管理系统授权发行的一种智能卡，由长期使用指定停车场的车主申请并经管理部门审核批准，通过智能卡发行系统发行。该卡按月或一定时期内交纳停车费用并在有效的时间段内使用该停车场停车。★临时卡停车场管理系统授权发行的一种智能卡，是临时或持无效卡（非本系统使用卡、过期的月租卡、储值金额不足的储值卡）的车主到该停车场停车时的出入凭证。车主在停车场停车发生的停车费用必须支付现金，并在出场时将卡交回车场收费处。公寓侧和酒店侧临时卡要求有明显的区别3、标配一进一出结构图（典型）4、系统工作基本流程4．1、车辆进场流程4.2、车辆出场流程5、主要技术参数：智能道闸摆杆轴上离合，停电手动快速起杆；来电自动复位；一体机芯结构，压缩弹簧可避免弹簧拉断而引起的事故；控制起、落、停杆：线控、遥控通用；地感接口：此接口输入的信号为无源开关信号，只要把地感的输出信号线接到“地感信号”端子即可。如地感被正常安装后，在落杆过程中有车辆压在地感线圈上时，就转为起杆，如车未离开线圈，按任何键都不响应落杆，但车辆离开线圈...
