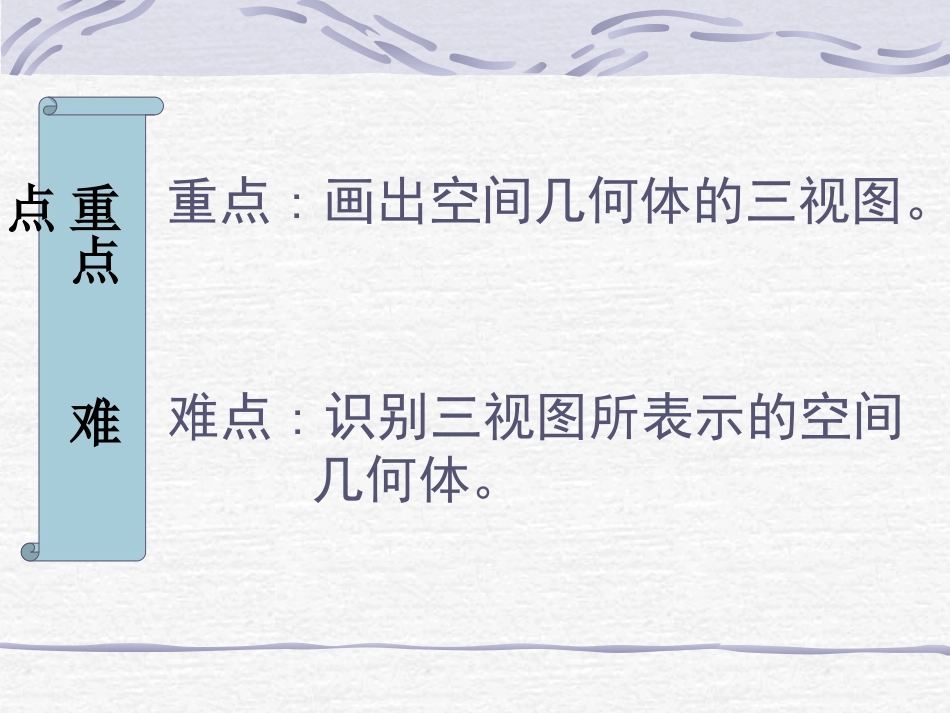

重点:画出空间几何体的三视图。难点:识别三视图所表示的空间几何体。重点难点正投影从正面看到的图从左边看到的图从上面看到的图三视图：我们从不同的方向观察同一物体时，可能看到不同的图形。其中，把从正面看到的图叫做正视图，从左面看到的图叫做侧视图，从上面看到的图叫做俯视图。三者统称三视图。正视图侧视图俯视图侧视图方向俯视图方向正视图方向三视图的作图步骤1.确定正视图方向2.先画出能反映物体真实形状的一个视图(一般为正视图）3.运用1原则画出其它视图长对正、高平齐、宽相等正视图侧视图俯视图要求：侧视图在正视图的右边,俯视图在正视图的下边.下面各图中物体形状分别可以看成什么样的几何体?从正面,侧面,上面看这些几何体,它们的形状各是什么样的?圆柱圆锥球正面看:长方形等腰三角形圆侧面看:长方形等腰三角形圆上面看:圆带圆心的圆圆你能画出各物体的三视图吗?圆柱正侧俯正视图侧视图俯视图圆锥正侧俯正视图侧视图俯视图球体正侧俯正视图侧视图俯视图长方体圆台画出下列基本几何体的三视图练习一：正三棱锥长方体四棱柱正侧俯正视图侧视图俯视图正三棱锥正侧俯正视图侧视图俯视图注意:能看见的轮廓线和棱用实线表示,不能看见的轮廓线和棱用虚线表示.圆台正侧俯正视图侧视图俯视图画出下列基本几何体的三视图练习二：正四棱台六棱柱六棱柱正侧俯正视图侧视图俯视图正四棱台正侧俯正视图侧视图俯视图下面是立体图形的三视图，请根据视图说出立体图形的名称:正视图侧视图俯视图四棱柱下面是一些立体图形的三视图，请根据视图说出立体图形的名称:正视图侧视图俯视图圆锥四棱锥一个几何体的三视图如下,你能说出它是什么立体图形吗?正视图侧视图俯视图例：画出下面几何体的三视图。简单组合体的三视图正视图侧视图俯视图简单组合体的三视图注意：不可见的轮廓线，用虚线画出。可见的轮廓线，用实线画出。正视图侧视图俯视图简单组合体的三视图小结三视图正视图——从正面看到的图侧视图——从左面看到的图俯视图——从上面看到的图画物体的三视图时,要符合如下原则:位置：正视图侧视图俯视图大小：长对正,高平齐,宽相等.下面是一个组合图形的三视图，请描述物体形状．正视图侧视图俯视图物体形状思考题？侧视图方向俯视图方向正视图方向正视图侧视图俯视图长高宽画一个物体的三视图时,正视图,侧视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；侧视图反映了物体上下、前后的位置关系，即反映了物体的长度和宽度；俯视图反映了物体左右、前后的位置关系，即反映了物体的高度和宽度。投影规律返回
