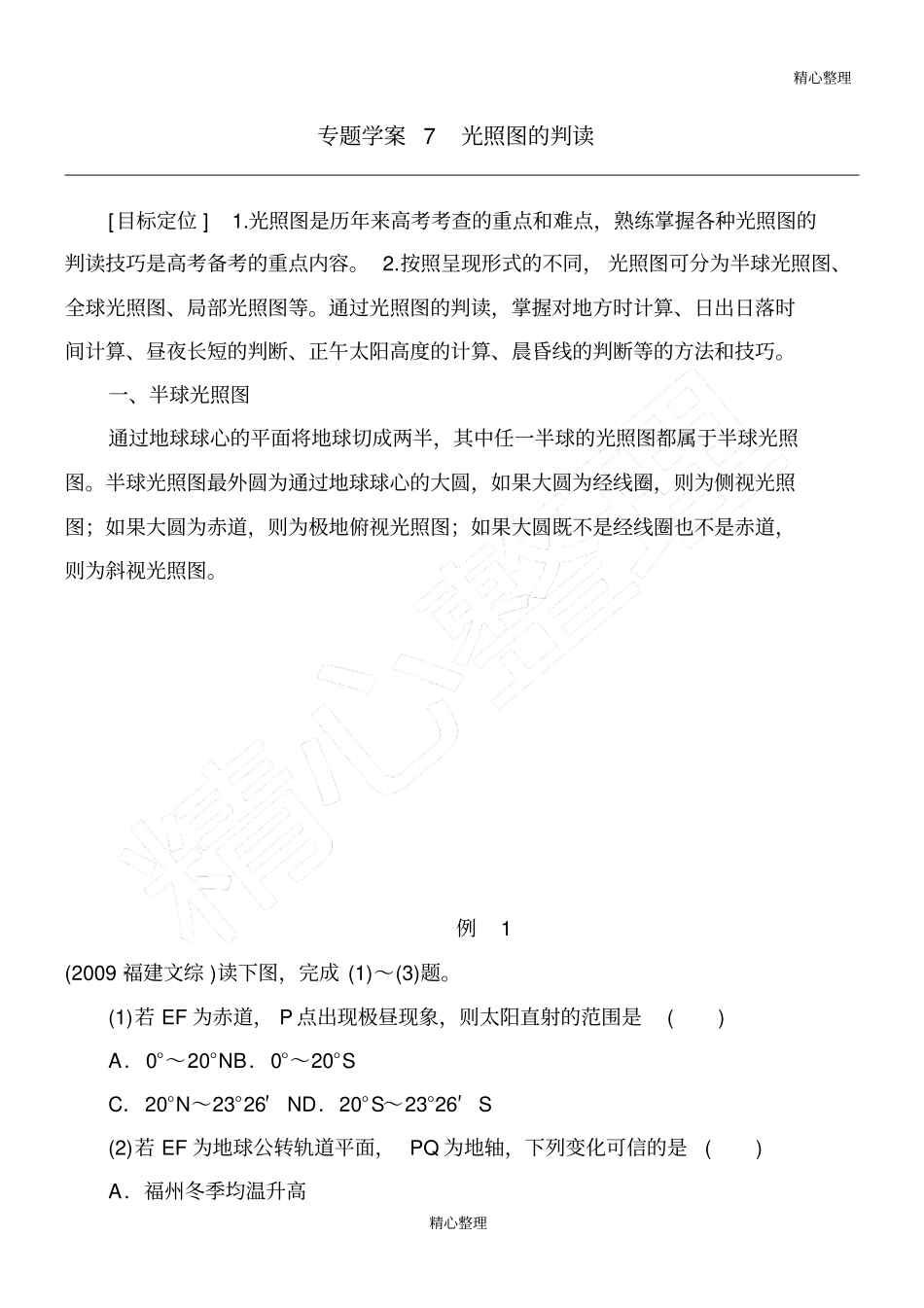

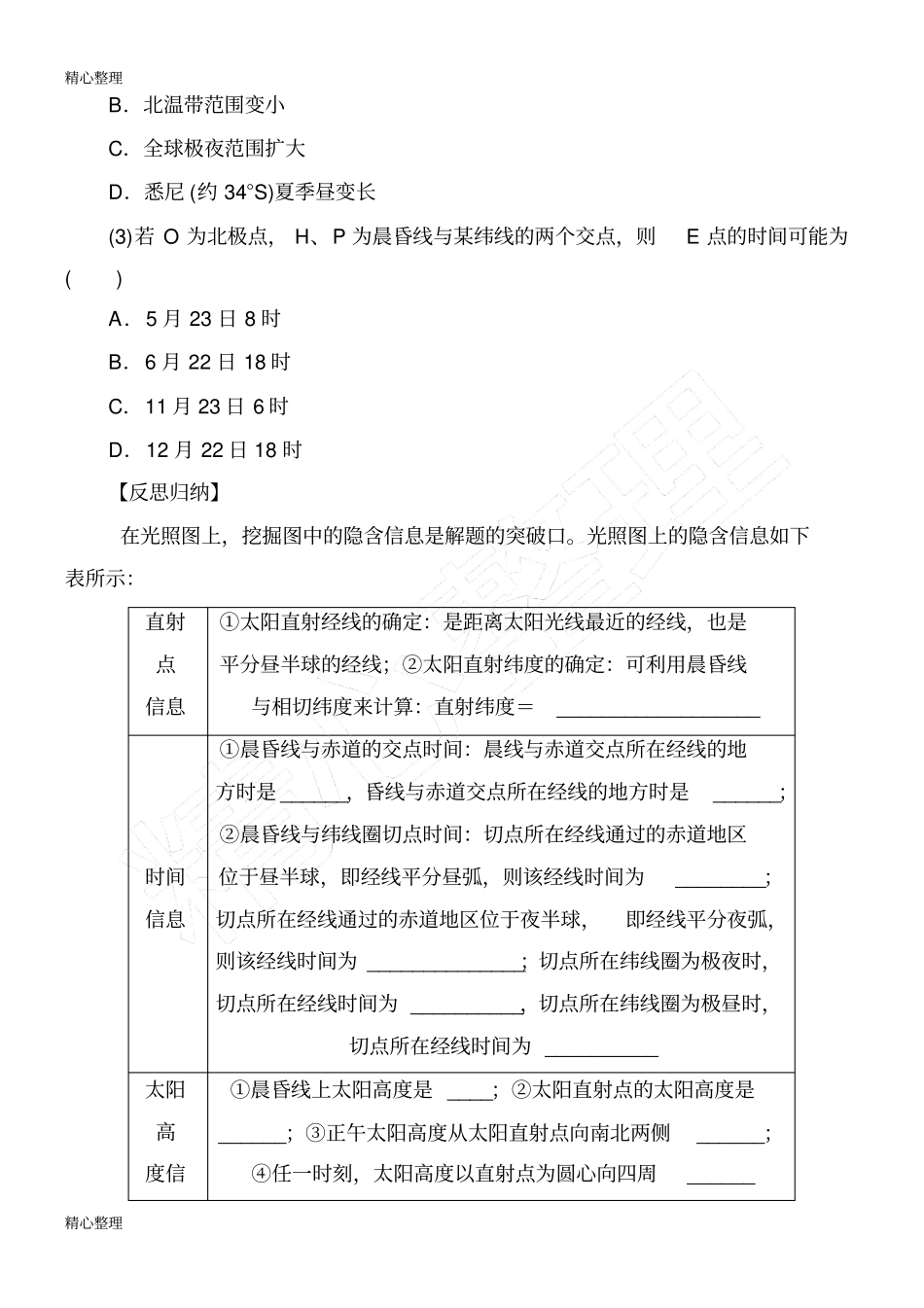

精心整理精心整理专题学案7光照图的判读[目标定位]1.光照图是历年来高考考查的重点和难点，熟练掌握各种光照图的判读技巧是高考备考的重点内容。2.按照呈现形式的不同，光照图可分为半球光照图、全球光照图、局部光照图等。通过光照图的判读，掌握对地方时计算、日出日落时间计算、昼夜长短的判断、正午太阳高度的计算、晨昏线的判断等的方法和技巧。一、半球光照图通过地球球心的平面将地球切成两半，其中任一半球的光照图都属于半球光照图。半球光照图最外圆为通过地球球心的大圆，如果大圆为经线圈，则为侧视光照图；如果大圆为赤道，则为极地俯视光照图；如果大圆既不是经线圈也不是赤道，则为斜视光照图。例1(2009·福建文综)读下图，完成(1)～(3)题。(1)若EF为赤道，P点出现极昼现象，则太阳直射的范围是()A．0°～20°NB．0°～20°SC．20°N～23°26′ND．20°S～23°26′S(2)若EF为地球公转轨道平面，PQ为地轴，下列变化可信的是()A．福州冬季均温升高精心整理精心整理B．北温带范围变小C．全球极夜范围扩大D．悉尼(约34°S)夏季昼变长(3)若O为北极点，H、P为晨昏线与某纬线的两个交点，则E点的时间可能为()A．5月23日8时B．6月22日18时C．11月23日6时D．12月22日18时【反思归纳】在光照图上，挖掘图中的隐含信息是解题的突破口。光照图上的隐含信息如下表所示：直射点信息①太阳直射经线的确定：是距离太阳光线最近的经线，也是平分昼半球的经线；②太阳直射纬度的确定：可利用晨昏线与相切纬度来计算：直射纬度＝__________________时间信息①晨昏线与赤道的交点时间：晨线与赤道交点所在经线的地方时是______，昏线与赤道交点所在经线的地方时是______；②晨昏线与纬线圈切点时间：切点所在经线通过的赤道地区位于昼半球，即经线平分昼弧，则该经线时间为________；切点所在经线通过的赤道地区位于夜半球，即经线平分夜弧，则该经线时间为______________；切点所在纬线圈为极夜时，切点所在经线时间为__________，切点所在纬线圈为极昼时，切点所在经线时间为__________太阳高度信①晨昏线上太阳高度是____；②太阳直射点的太阳高度是______；③正午太阳高度从太阳直射点向南北两侧______；④任一时刻，太阳高度以直射点为圆心向四周______精心整理精心整理息二、全球光照图全球光照图是指能完整表示全球昼夜长短分布状况的投影图。此类图一般将极点、极圈和回归线放大到与赤道一样长，因而与实际图相比有很大的变形，离赤道越远，变形越大。全球光照图由于缺乏立体感，图上的晨昏线与昼夜分布不像半球光照图那样清晰，所以判读难度较大。判读全球光照图的关键是晨昏线、极昼和极夜的分布情况，以及赤道上日出、日落的时间。例2读“某季节某日地球上部分纬线上的正午太阳高度表”，完成下列要求。纬线23°26′S66°34′N90°N正午太阳高度43°08′46°52′23°26′(1)该日太阳直射点的纬度为________。(2)当太阳直射180°经线时，请在下图中画出该日此刻夜半球(用阴影表示)的范围。(图中虚线为南北极圈)(3)该日，当太阳直射西十区的中央经线时，与北京处于相同日期的经度范围为______________________。【反思归纳】精心整理精心整理全球光照图的判读方法：(1)根据图中的晨线或昏线判断出昼半球和夜半球。如下图，若AB为晨线，BC为昏线，晨昏线与北极圈相切，则根据晨线是黑夜进入白天的界线，昏线是白天进入黑夜的界线这一特点，可以判定AB线以东和BC线以西为______，两线之间为______，北极圈及其以北出现______，南极圈及其以南出现______。(2)根据极昼、极夜的范围确定太阳直射点的位置。如上图所示，整个北极圈内为极昼时(整个南极圈内为极夜时)，日期为________，太阳直射____________；如果整个南极圈内为极昼(整个北极圈内为极夜)，则日期为__________，太阳直射__________；如果晨昏线和经线重合，全球________，则太阳直射________。如果北极圈内大部分地区发生极昼(南极圈内部分地区发生极夜)，则太阳直射点位于________________之间；如果北极圈内大部分地区发生极夜(南极圈内部分地区发生极昼)，则太阳直射点位于__________________之间。直射点的具体纬...
