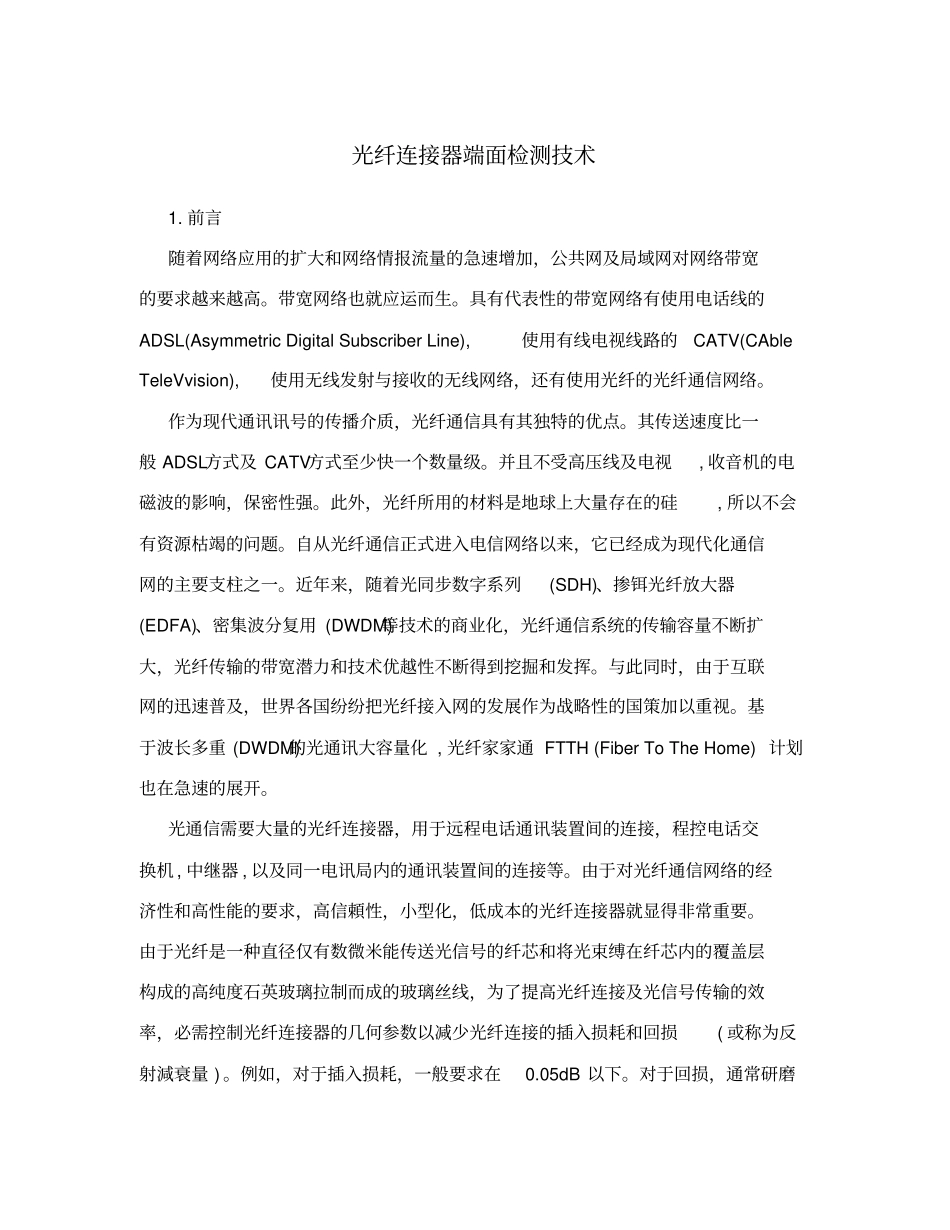

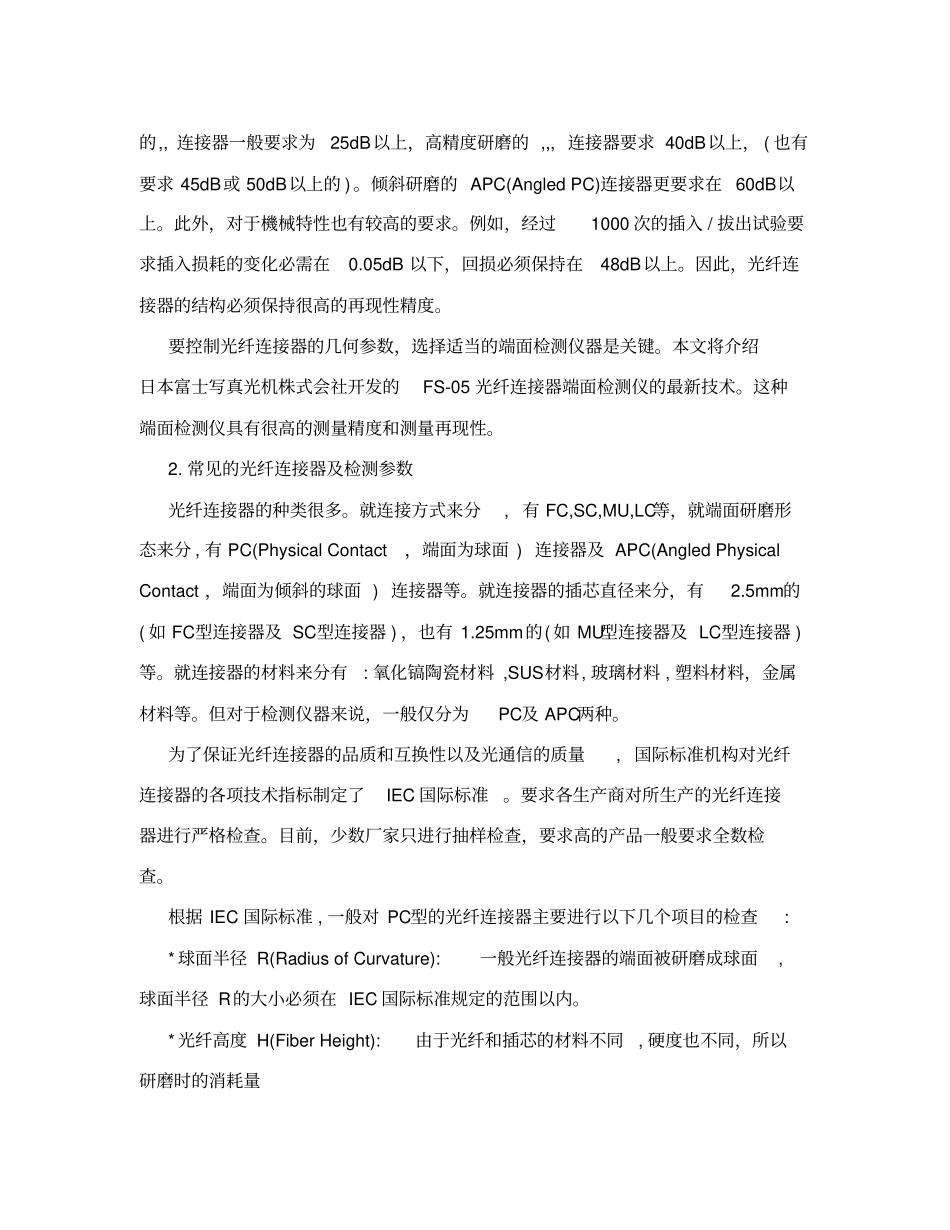

光纤连接器端面检测技术1.前言随着网络应用的扩大和网络情报流量的急速增加，公共网及局域网对网络带宽的要求越来越高。带宽网络也就应运而生。具有代表性的带宽网络有使用电话线的ADSL(AsymmetricDigitalSubscriberLine),使用有线电视线路的CATV(CAbleTeleVvision),使用无线发射与接收的无线网络，还有使用光纤的光纤通信网络。作为现代通讯讯号的传播介质，光纤通信具有其独特的优点。其传送速度比一般ADSL方式及CATV方式至少快一个数量级。并且不受高压线及电视,收音机的电磁波的影响，保密性强。此外，光纤所用的材料是地球上大量存在的硅,所以不会有资源枯竭的问题。自从光纤通信正式进入电信网络以来，它已经成为现代化通信网的主要支柱之一。近年来，随着光同步数字系列(SDH)、掺铒光纤放大器(EDFA)、密集波分复用(DWDM)等技术的商业化，光纤通信系统的传输容量不断扩大，光纤传输的带宽潜力和技术优越性不断得到挖掘和发挥。与此同时，由于互联网的迅速普及，世界各国纷纷把光纤接入网的发展作为战略性的国策加以重视。基于波长多重(DWDM)的光通讯大容量化,光纤家家通FTTH(FiberToTheHome)计划也在急速的展开。光通信需要大量的光纤连接器，用于远程电话通讯装置间的连接，程控电话交换机,中继器,以及同一电讯局内的通讯装置间的连接等。由于对光纤通信网络的经济性和高性能的要求，高信頼性，小型化，低成本的光纤连接器就显得非常重要。由于光纤是一种直径仅有数微米能传送光信号的纤芯和将光束缚在纤芯内的覆盖层构成的高纯度石英玻璃拉制而成的玻璃丝线，为了提高光纤连接及光信号传输的效率，必需控制光纤连接器的几何参数以减少光纤连接的插入损耗和回损(或称为反射減衰量)。例如，对于插入损耗，一般要求在0.05dB以下。对于回损，通常研磨的,,连接器一般要求为25dB以上，高精度研磨的,,,连接器要求40dB以上，(也有要求45dB或50dB以上的)。倾斜研磨的APC(AngledPC)连接器更要求在60dB以上。此外，对于機械特性也有较高的要求。例如，经过1000次的插入/拔出试验要求插入损耗的变化必需在0.05dB以下，回损必须保持在48dB以上。因此，光纤连接器的结构必须保持很高的再现性精度。要控制光纤连接器的几何参数，选择适当的端面检测仪器是关键。本文将介绍日本富士写真光机株式会社开发的FS-05光纤连接器端面检测仪的最新技术。这种端面检测仪具有很高的测量精度和测量再现性。2.常见的光纤连接器及检测参数光纤连接器的种类很多。就连接方式来分,有FC,SC,MU,LC等，就端面研磨形态来分,有PC(PhysicalContact，端面为球面)连接器及APC(AngledPhysicalContact，端面为倾斜的球面)连接器等。就连接器的插芯直径来分，有2.5mm的(如FC型连接器及SC型连接器)，也有1.25mm的(如MU型连接器及LC型连接器)等。就连接器的材料来分有:氧化镐陶瓷材料,SUS材料,玻璃材料,塑料材料，金属材料等。但对于检测仪器来说，一般仅分为PC及APC两种。为了保证光纤连接器的品质和互换性以及光通信的质量,国际标准机构对光纤连接器的各项技术指标制定了IEC国际标准。要求各生产商对所生产的光纤连接器进行严格检查。目前，少数厂家只进行抽样检查，要求高的产品一般要求全数检查。根据IEC国际标准,一般对PC型的光纤连接器主要进行以下几个项目的检查:*球面半径R(RadiusofCurvature):一般光纤连接器的端面被研磨成球面,球面半径R的大小必须在IEC国际标准规定的范围以内。*光纤高度H(FiberHeight):由于光纤和插芯的材料不同,硬度也不同，所以研磨时的消耗量也不同，从而光纤和插芯间会有高度差，这个高度差就是光纤高度。光纤高度必须满足IEC国际标准的要求。必须指出的是，根据IEC国际标准，光纤高度比插芯端面低，也就是连接器端面为凹时的光纤高度符号为正。这与有些厂家测量仪器的定义不同。*球面顶点偏心L(Apexoffset):光纤连接器一般以连接器的插芯的中心为基准。但是,在研磨光纤连接器时,得到的球面的顶点不一定在连接器插芯的中心。从而产生球面顶点偏心误差。球面顶点偏心L也必须满足IEC国际标准的要求。对APC型的光纤连接器,除要进行以上PC型的光纤连接器的3个项目的检查外,还要检查*APC角度...
