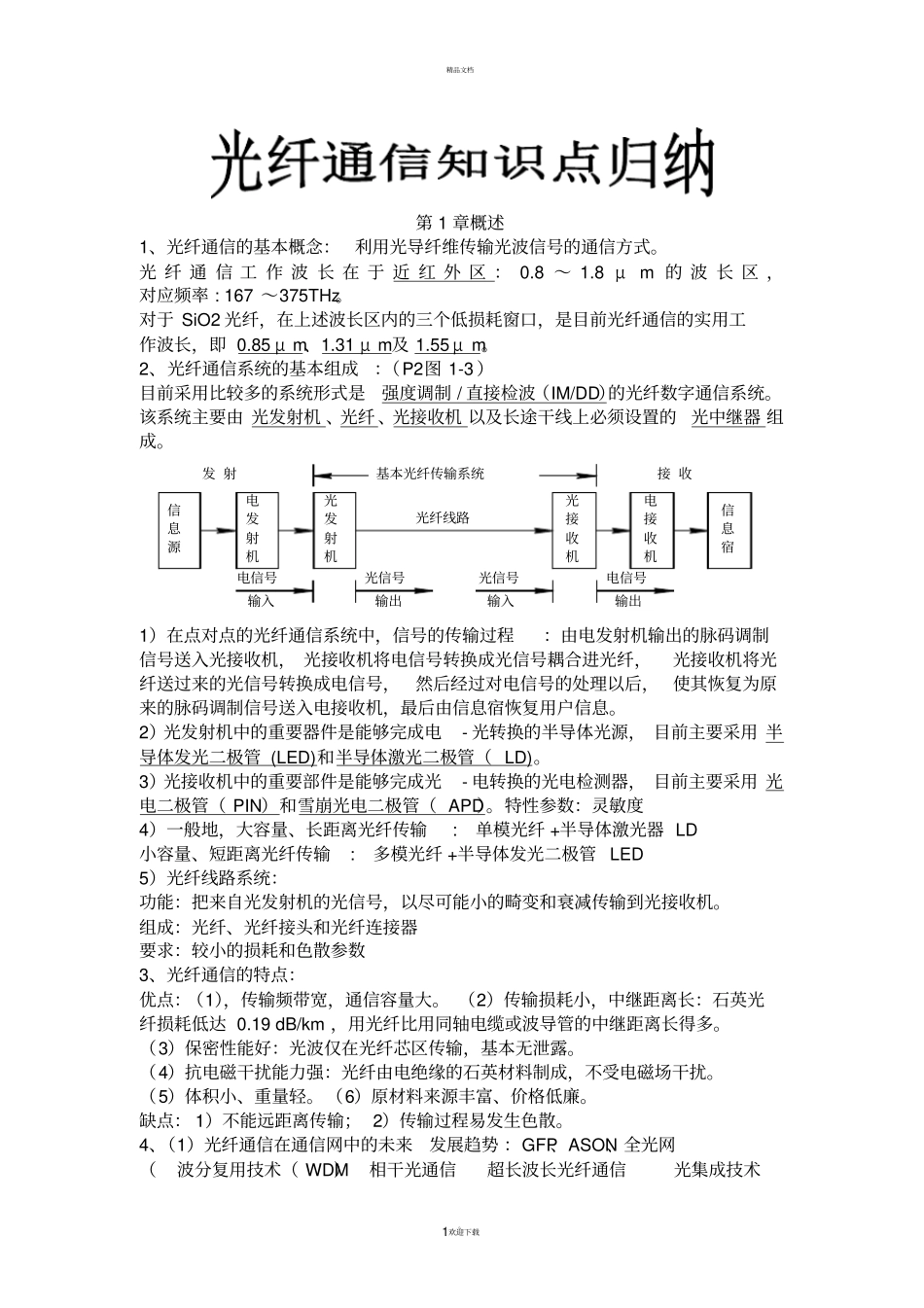

精品文档。1欢迎下载第1章概述1、光纤通信的基本概念：利用光导纤维传输光波信号的通信方式。光纤通信工作波长在于近红外区：0.8～1.8μm的波长区，对应频率:167～375THz。对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即0.85μm、1.31μm及1.55μm。2、光纤通信系统的基本组成：（P2图1-3）目前采用比较多的系统形式是强度调制/直接检波（IM/DD）的光纤数字通信系统。该系统主要由光发射机、光纤、光接收机以及长途干线上必须设置的光中继器组成。1）在点对点的光纤通信系统中，信号的传输过程：由电发射机输出的脉码调制信号送入光接收机，光接收机将电信号转换成光信号耦合进光纤，光接收机将光纤送过来的光信号转换成电信号，然后经过对电信号的处理以后，使其恢复为原来的脉码调制信号送入电接收机，最后由信息宿恢复用户信息。2）光发射机中的重要器件是能够完成电-光转换的半导体光源，目前主要采用半导体发光二极管(LED)和半导体激光二极管（LD)。3）光接收机中的重要部件是能够完成光-电转换的光电检测器，目前主要采用光电二极管（PIN）和雪崩光电二极管（APD）。特性参数：灵敏度4）一般地，大容量、长距离光纤传输:单模光纤+半导体激光器LD小容量、短距离光纤传输:多模光纤+半导体发光二极管LED5）光纤线路系统：功能：把来自光发射机的光信号，以尽可能小的畸变和衰减传输到光接收机。组成：光纤、光纤接头和光纤连接器要求：较小的损耗和色散参数3、光纤通信的特点：优点：（1），传输频带宽，通信容量大。（2）传输损耗小，中继距离长：石英光纤损耗低达0.19dB/km，用光纤比用同轴电缆或波导管的中继距离长得多。（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。（5）体积小、重量轻。（6）原材料来源丰富、价格低廉。缺点：1）不能远距离传输；2）传输过程易发生色散。4、（1）光纤通信在通信网中的未来发展趋势：GFP、ASON、全光网（波分复用技术（WDM）相干光通信超长波长光纤通信光集成技术信息源电发射机光发射机光接收机电接收机信息宿基本光纤传输系统光纤线路接收发射电信号输入光信号输出光信号输入电信号输出精品文档。2欢迎下载光孤子通信）（2）相应技术手段：时分复用TDM；波分复用WDM；光时分复用OTDM；光放大技术；色散补偿技术。（3）技术现状：PDH、SDH、WDM、光电收发器、EPON超高速度、超大容量以及超长距离传输的光纤通信一直是人们追求的目标，光纤到户和全光网是人们希望早日实现的梦想。目前1.6Tbit/s的WDM系统已经大量使用，随着技术和业务的不断发展，WDM技术正从长途传输领域向城域网领域扩展。未来的高速通信网是全光网。它是以光节点代替电节点，节点之间也是全光化，具有良好的透明性、开放性、兼容性以及可靠性，并且能够提供巨大的带宽，网络结构简单，组网非常灵活。要形成一个已WDM技术与光交换技术为主的光网络层，建立起真正的全光网络，必须要解决的问题是消除电光瓶颈，而光纤到户FTTH是解决从Internet主干网到用户的“最后一公里”瓶颈现象的最好方案。第2章光导纤维1、光纤的结构：目前，通信用的光纤绝大多数用石英材料做成的横截面积很小的双层同心圆柱体。光纤由涂覆层、纤芯、包层组成。折射率高的中心部分叫做纤芯，其折射率为n1，直径为2a；折射率低的外围部分称为包层，其折射率为n2，直径为2b。纤芯：纤芯位于光纤的中心部位（直径d1=9～50μm）。多模光纤的纤芯为50μm，单模光纤的纤芯为9～10μm。成份：高纯度的二氧化硅。还掺有极少量的掺杂剂（如二氧化锗，五氧化二磷）。作用：适当提高纤芯对光的折射率(n1)，用于传输光信号。包层：位于纤芯的周围（直径d2=125μm），含有极少量掺杂剂的高纯度二氧化硅。作用：适当降低包层对光的折射率(n2)，使之略低于纤芯的折射率，即n1>n2，这是光纤结构的关键，它是使光信号封闭在纤芯中传输。涂敷层：由丙烯酸酯、硅橡胶和尼龙组成。作用：增加光纤的机械强度与可弯曲性。2、光纤的分类：目前在通信中使用较为广泛的光纤有两种：紧套光纤与松套光纤。1）...
