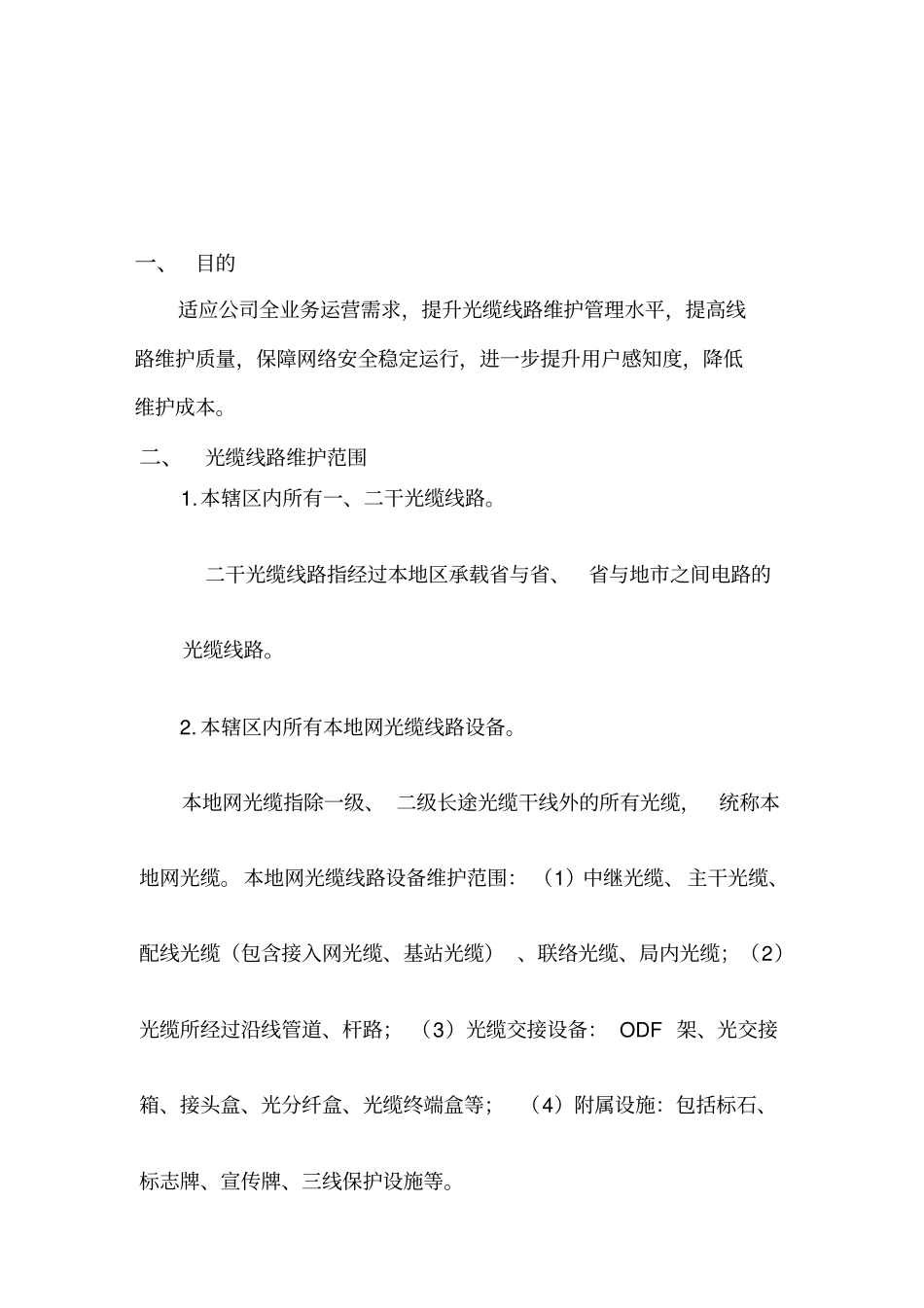

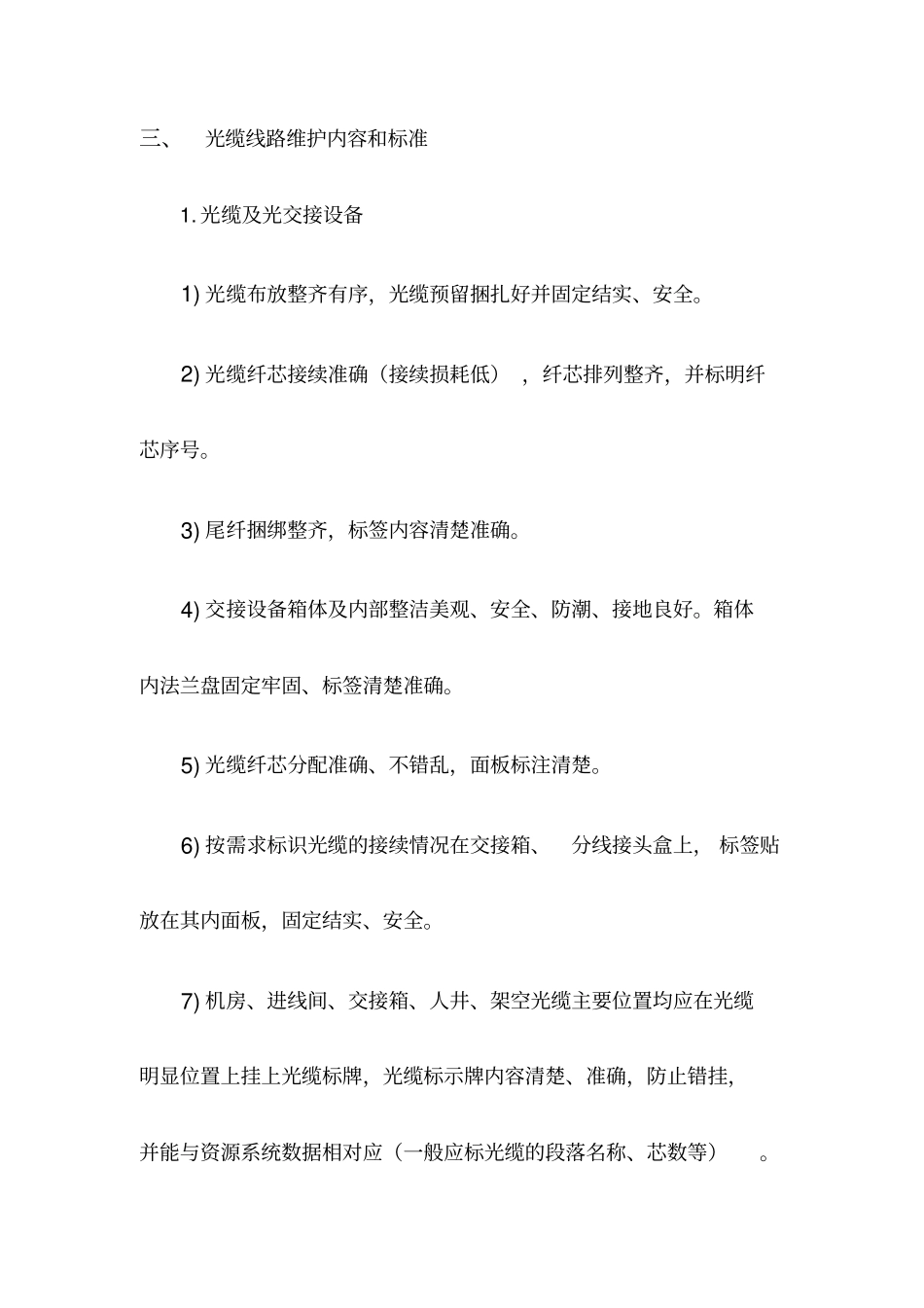

光缆线路维护规范一、目的适应公司全业务运营需求，提升光缆线路维护管理水平，提高线路维护质量，保障网络安全稳定运行，进一步提升用户感知度，降低维护成本。二、光缆线路维护范围1.本辖区内所有一、二干光缆线路。二干光缆线路指经过本地区承载省与省、省与地市之间电路的光缆线路。2.本辖区内所有本地网光缆线路设备。本地网光缆指除一级、二级长途光缆干线外的所有光缆，统称本地网光缆。本地网光缆线路设备维护范围：（1）中继光缆、主干光缆、配线光缆（包含接入网光缆、基站光缆）、联络光缆、局内光缆；（2）光缆所经过沿线管道、杆路；（3）光缆交接设备：ODF架、光交接箱、接头盒、光分纤盒、光缆终端盒等；（4）附属设施：包括标石、标志牌、宣传牌、三线保护设施等。三、光缆线路维护内容和标准1.光缆及光交接设备1)光缆布放整齐有序，光缆预留捆扎好并固定结实、安全。2)光缆纤芯接续准确（接续损耗低），纤芯排列整齐，并标明纤芯序号。3)尾纤捆绑整齐，标签内容清楚准确。4)交接设备箱体及内部整洁美观、安全、防潮、接地良好。箱体内法兰盘固定牢固、标签清楚准确。5)光缆纤芯分配准确、不错乱，面板标注清楚。6)按需求标识光缆的接续情况在交接箱、分线接头盒上，标签贴放在其内面板，固定结实、安全。7)机房、进线间、交接箱、人井、架空光缆主要位置均应在光缆明显位置上挂上光缆标牌，光缆标示牌内容清楚、准确，防止错挂，并能与资源系统数据相对应（一般应标光缆的段落名称、芯数等）。2.光缆线路维护资料：1)光缆线路设备的线路拓扑图、路由图、配线图、路由变更记录、光交接设备（含ODF）端面图、光交接设备纤序对照图、管道光缆占孔图、光缆纤芯分配图，应急调度预案。2)光缆的传输性能测试资料、光缆接头或交接设备测试距离对照表和其他相关资料（包括光缆生产厂家、光纤厂家、纤芯类型、安装日期、验收资料、维修更改资料等）。3)线路障碍登记表、光缆割接记录表质量报表及月、季、年维护工作计划及重大障碍专题分析报告。4)设备、仪表使用说明书卡和固定资产卡、主要光缆线路设备的标准、其他技术资料、技术参考书籍、工具书等。5)各级维护单位须建立相关图表和资料，并要求动态更新，掌握所辖范围内的设备情况，并及时做好各项统计汇总工作。6)路由图、维护图要统一装订成册、编号，并制成路由图检索目录表。7)光缆纤芯系统开放情况资料，要求含光缆段纤芯、局向光纤、光路对应关系，并要求动态更新。3.直埋、管道线路路由质量标准：1)人孔内的光缆必须布放整齐、标志明显准确，并标明线路名称、芯数及其路由走向；2)光缆盘绕的曲率半径要大于光缆直径的20倍；3)人孔内光缆接头必须安装牢固，余线必须固定整齐，同井多缆时，应整齐编扎在电缆托架上；4)架空线路在管道的引上引下处要有保护措施，不得堆放易燃物。5)人孔盖、标石、标志牌和宣传牌等无丢失、光缆路由不得堆放的易燃易爆物品和腐蚀性物质等。6)光缆路由清晰，左右三米范围内不得有取土、崩塌现象；路由正上方不得有超过40cm深的坑洼，发现有管线外露的，应在路由正上方做好加固或采用有效的保护措施；沟坎护坡坚固完好。7)线路路由附近如有动土或施工等时，要及时进行护线宣传工作，做到路由标识清晰、准确、醒目等有效应急措施。8)线路两边有新建房屋，隔距要符合维护规范中最小隔距要求，凡树、房屋影响线路安全的要及时处理。4.架空线路的质量标准：1)电杆杆身正直，杆身不得破裂、露筋。杆根铲草、培土根据需要进行，杆根培土规格以杆根不会积水为原则（特殊地形除外）；2)电杆的编号（或号牌）最底一个字的边缘，原则上距地面不低于2米，特殊位置酌情处理；3)对危及线路安全，达不到线路机械强度或有碍外观形象的电杆、拉线、吊线要及时处理。近路电杆、拉线影响线路安全，要做警示标志和适当的保护措施；4)杆上铁件、地锚按需进行防锈处理；5)拉线对位准确、地锚出土长度不大于0.5米，各种拉线不得有锈蚀、松驰现象。拉线上不得附有其它杂物；6)挂钩均匀、不走位，每处挂钩脱落不超过3只，一档杆内累计不得超过10只；7)吊线垂度符合规范，光缆与吊线无交叉，光缆及吊线与电力线...
