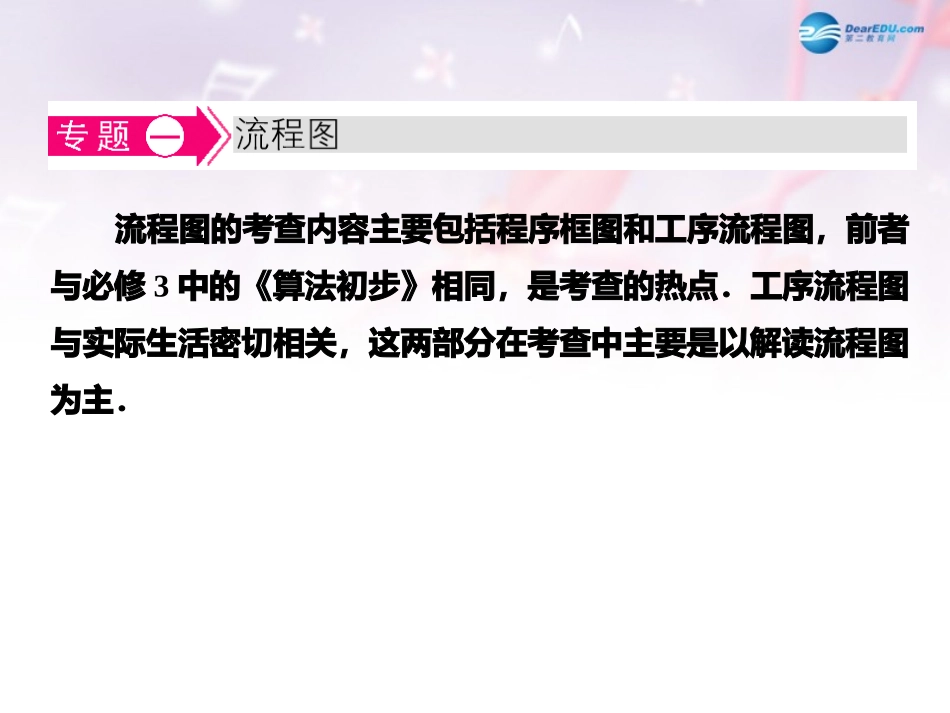

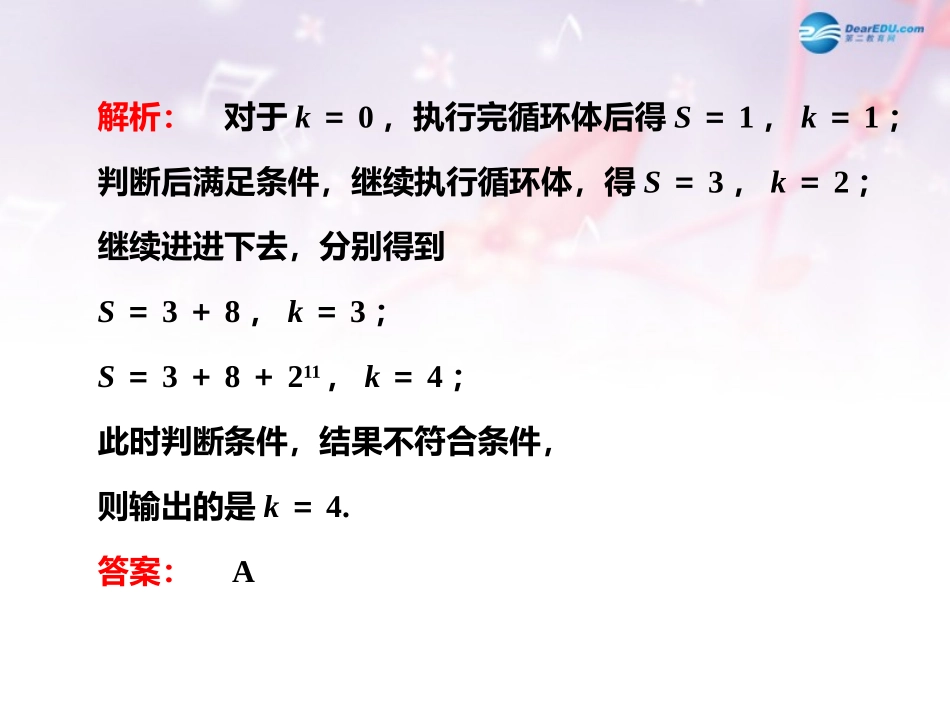

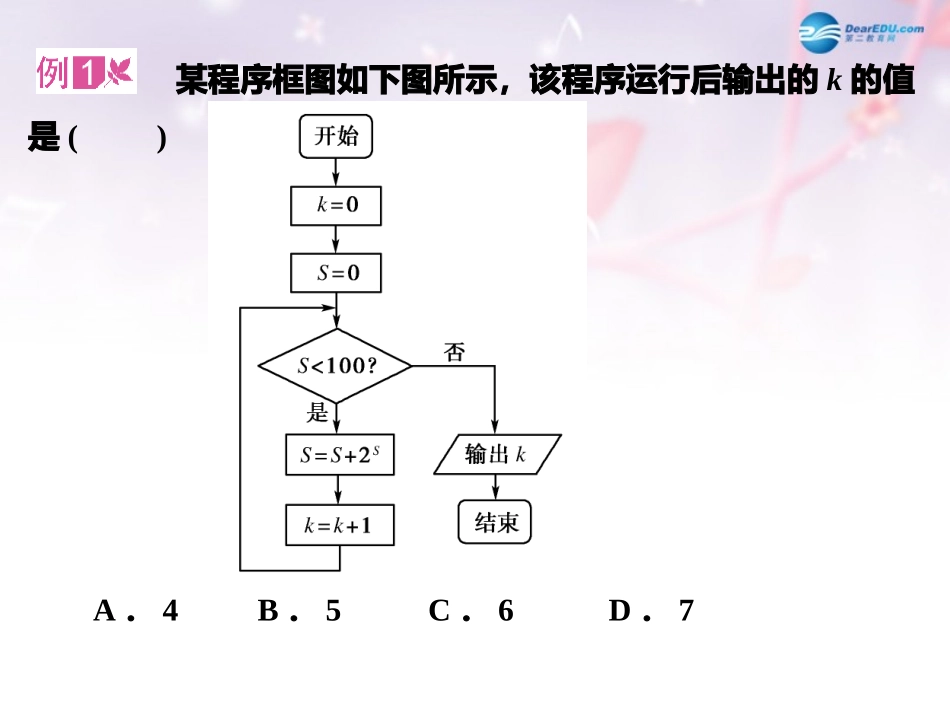

流程图的考查内容主要包括程序框图和工序流程图，前者与必修3中的《算法初步》相同，是考查的热点．工序流程图与实际生活密切相关，这两部分在考查中主要是以解读流程图为主．某程序框图如下图所示，该程序运行后输出的k的值是()A．4B．5C．6D．7解析：对于k＝0，执行完循环体后得S＝1，k＝1；判断后满足条件，继续执行循环体，得S＝3，k＝2；继续进进下去，分别得到S＝3＋8，k＝3；S＝3＋8＋211，k＝4；此时判断条件，结果不符合条件，则输出的是k＝4.答案：A某中学图书馆制定了如下的图书借阅程序：(1)→→入库：存放随身携带的物品按顺序排队出示本人借→→阅证领取代书牌入库；(2)找书：从书架上取出一本书刊，将代书牌插放到该书刊→→的位置上不阅览或不借，则把书刊放回原处取出代书牌；(3)阅读：取出要阅览的书刊(每人每次仅限一册)→将代→→书牌插放到该书刊的位置上就座阅览阅毕将书刊放回原处→取出代书牌；(4)→借书：若借某本书，则取出代书牌将图书、借阅证、→代书牌一起交给工作人员办理手续；(5)→→出库：机器安全检测排队领取所借图书检查图书是否完好；(6)→→还书：按顺序排队把书交给工作人员工作人员检查→图书是否完好并办理手续离开还书处．解析：流程图如下图：结构图主要包括知识结构图和组织结构图，前者在学习过程中也是梳理知识、掌握知识非常有用的工具，对这两者的考查，也是侧重于解读，属低档题．画出必修模块《数学5》第三章“不等式”的知识结构图．解析：其知识结构图如图所示．某公司组织结构中的部门及关系如下：股东大会为一切政策制定和计划实施的最终审批机构，其下有董事会为其负责，监事会为董事会提供顾问和决策建议，董事会下设总经理管理日常工作，总经理直接领导综合办公室的工作，由综合办公室再去管理其他部门的工作，有职能管理部门管理人力企划部、计财部和监察审计部；市场营销部门负责市场开拓部、采购部和集团客户部；工程部门负责工程部、后勤部和售后服务部的工作；技术研发部管理产品开发部和技术支援部．请根据以上信息，绘制出该公司的组织结构图．解析：组织结构图如图所示．由键盘输入三个整数a、b、c，输出其中最大的数，画出其算法流程图．解析：算法如下：第一步：输入a、b、c；第二步：若a>b，且a>c，则输出a，否则，执行第三步；第三步：若b>c，输出b，否则，执行第四步；第四步：输出c.根据以上步骤可以画出如图所示的算法流程图．试用流程图表示判断非常数函数奇偶性的过程．解析：流程图如下：已知x、y、z∈N，设计一个不定方程组x＋y＋z＝100，5x＋3y＋z3＝100的解的组数的程序框图．解析：程序框图如下：1．把病人到医院看病的过程用框图表示，则此框图称为()A．工艺流程图B．程序框图C．组织流程图D．流程图解析：病人到医院看病的过程是一个动态过程，如先挂号，再就诊、检查、化验等，所以该问题的解决过程属于流程图．答案：D跟踪训练2．下列表示旅客搭乘火车的流程正确的是()A→→→．买票候车检票上车B→→→．候车买票检票上车C→→→．买票候车上车检票D→→→．候车买票上车检票解析：流程图是一个动态过程，有先后顺序．答案：A3．下面是高中数学旧教材中“极限”章节的知识结构图．那么在此章中，“极限”主要由几块内容构成()A．2B．5C．7D．18解析：由极限结构图可知．答案：A4．某工程的工艺流程如下图所示(工时单位：天)，现已知工程总时数为10天，则工序c需工时________天．解析：设工序c所需工时为x天，由题知关键路线是a→c→e→g，需要工时为1＋x＋4＋1＝10，∴x＝4，即工序c所需工时为4天．答案：45．为加速京沪高铁的建设，某公司要在某一规划区域内筹建工厂，拆迁与工程设计可同时进行，如果工程设计分为土建设计与设备采购两个部分，两者可同时进行；拆迁和土建设计进行完才能进行厂房土建设计，土建设计和设备采购进行完才能进行设备安装调试，最后才能进行试生产．试画出上述过程的工艺流程图．解析：工艺流程图如下所示．6．据有关人士预测，我国将逐步进入新一轮消费周期，其特点是：城镇居民消费热点主要为商品住房、小轿车、电子信息产品、新型食品以及服务消费...
