欧姆定律框架图VIP免费

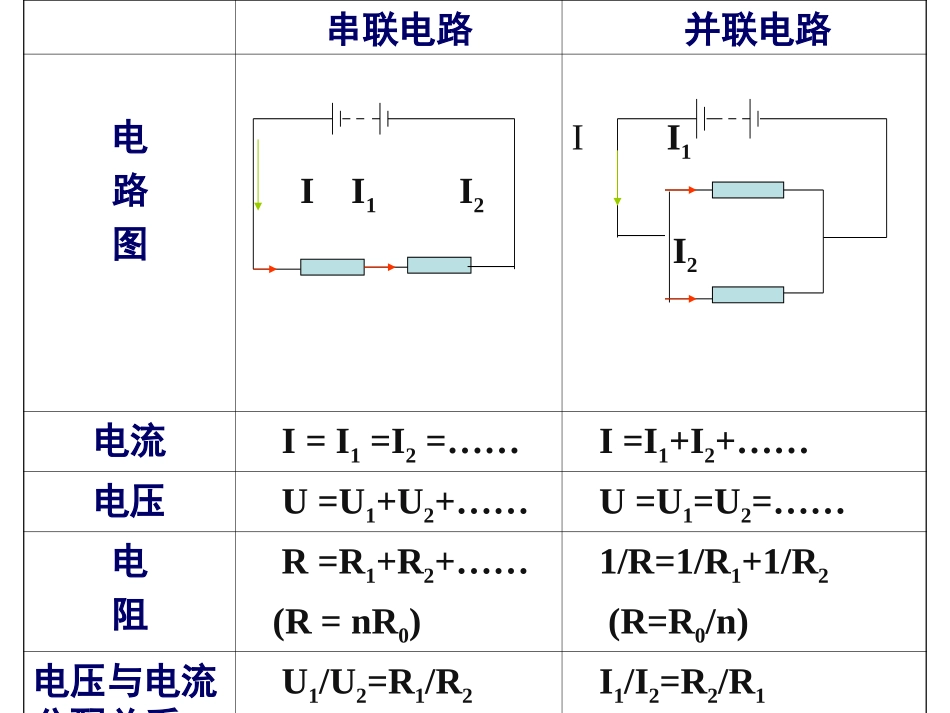

欧姆定律内容:公式:伏安法测电阻:欧姆定律知识梳理:1.实验目的：2.实验原理：3.实验器材：4.电路图：5.实验过程：6.注意事项R=U/I七种导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I=U/RI—表示这段导体的电流。U—表示这段导体两端的电压R—表示这段导体的电阻串并联电路规律复习串联电路并联电路电路图II1I2II1I2电流I=I1=I2=……I=I1+I2+……电压U=U1+U2+……U=U1=U2=……电阻R=R1+R2+……(R=nR0)1/R=1/R1+1/R2(R=R0/n)电压与电流分配关系U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1
