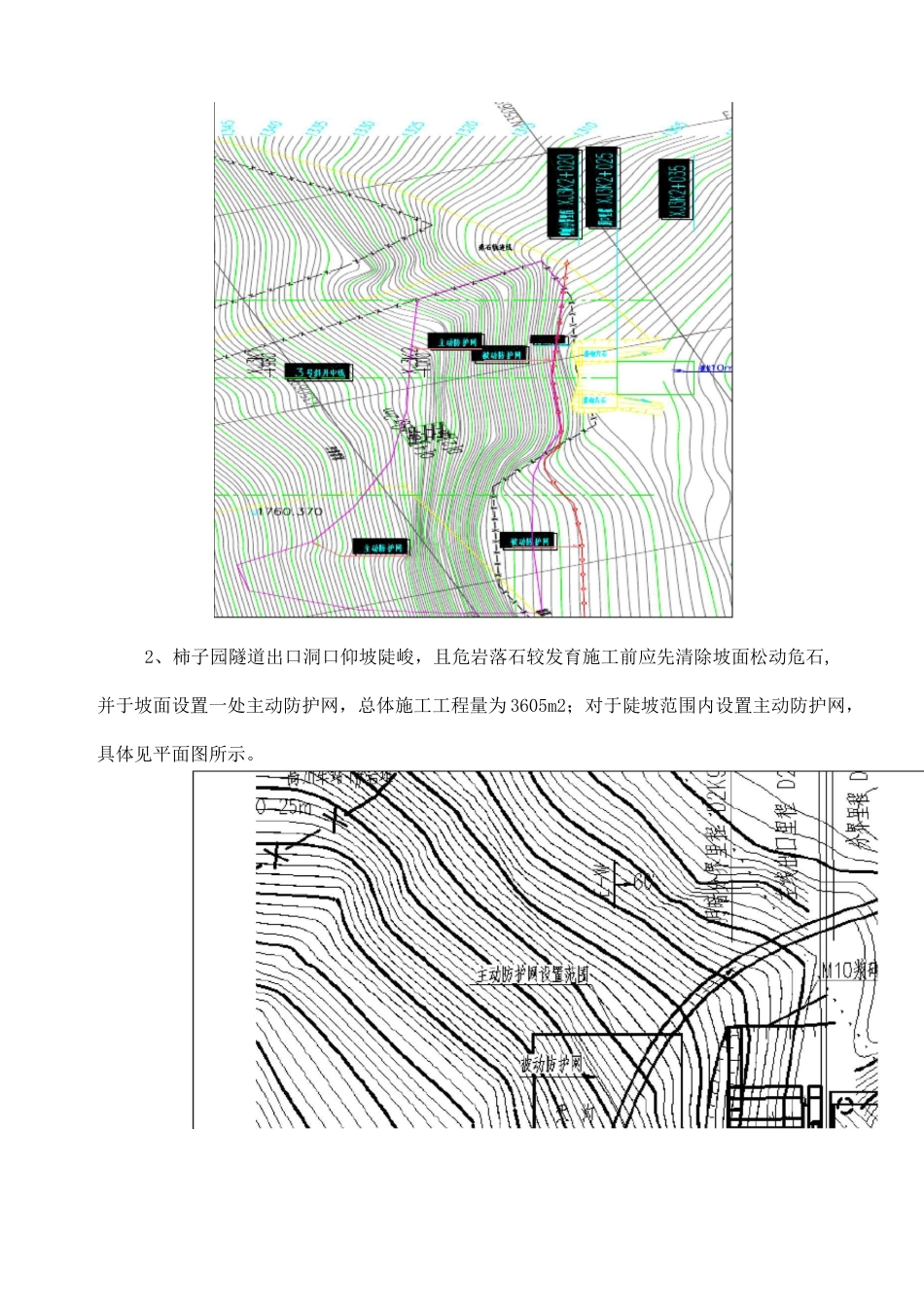

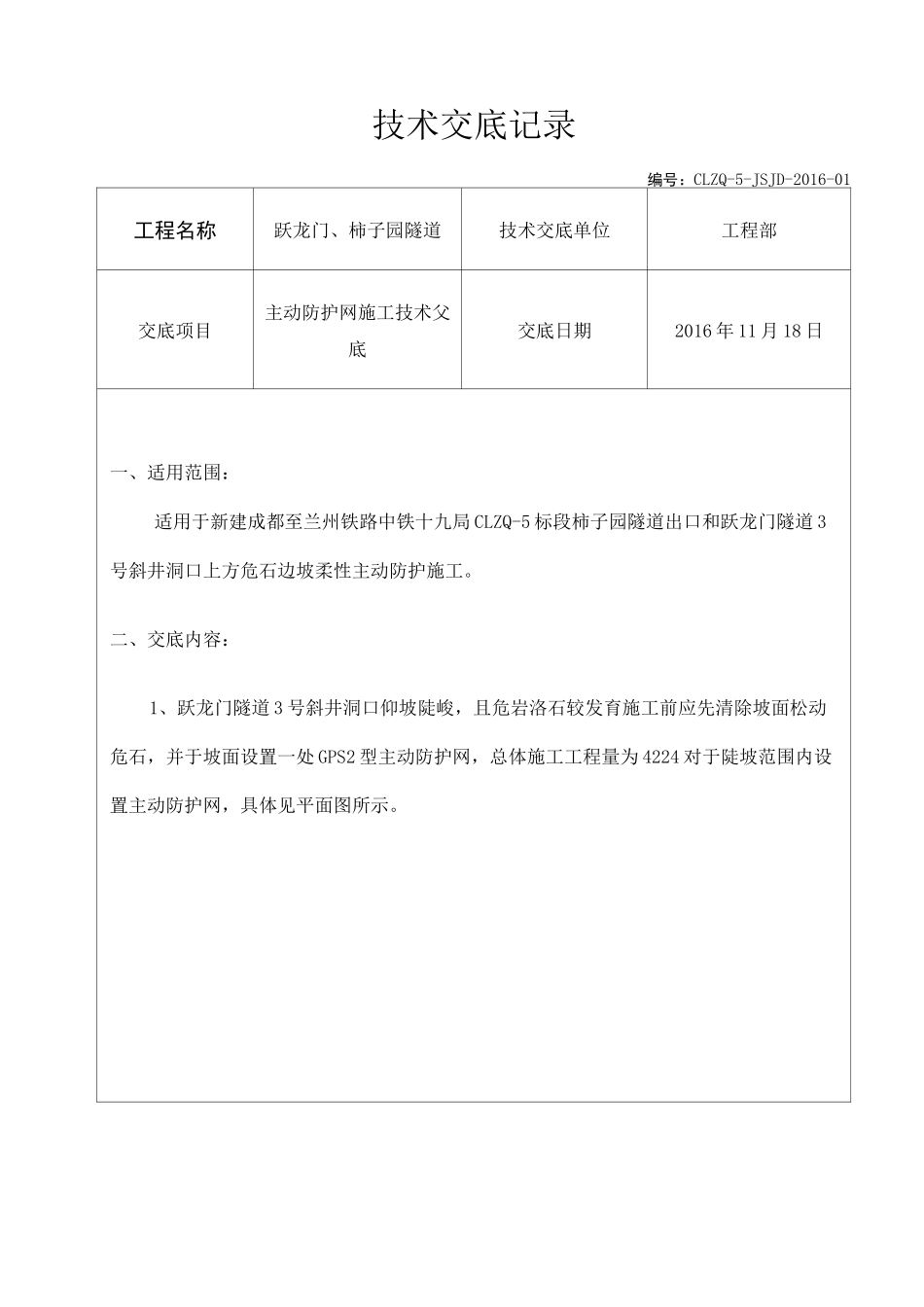

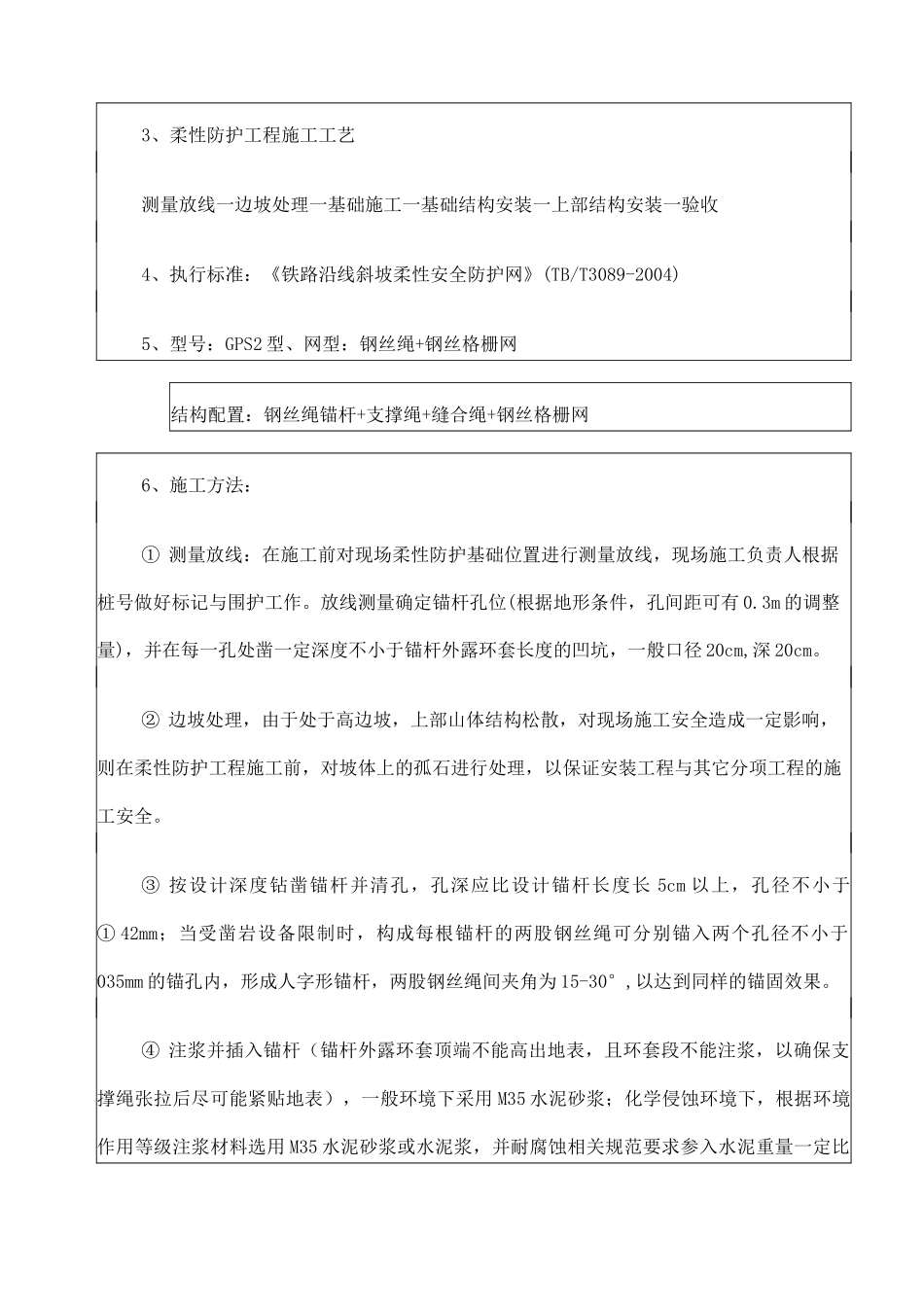

技术交底记录编号：CLZQ-5-JSJD-2016-01工程名称跃龙门、柿子园隧道技术交底单位工程部交底项目主动防护网施工技术父底交底日期2016年11月18日一、适用范围：适用于新建成都至兰州铁路中铁十九局CLZQ-5标段柿子园隧道出口和跃龙门隧道3号斜井洞口上方危石边坡柔性主动防护施工。二、交底内容：1、跃龙门隧道3号斜井洞口仰坡陡峻，且危岩洛石较发育施工前应先清除坡面松动危石，并于坡面设置一处GPS2型主动防护网，总体施工工程量为4224对于陡坡范围内设置主动防护网，具体见平面图所示。2、柿子园隧道出口洞口仰坡陡峻，且危岩落石较发育施工前应先清除坡面松动危石,并于坡面设置一处主动防护网，总体施工工程量为3605m2；对于陡坡范围内设置主动防护网，具体见平面图所示。3、柔性防护工程施工工艺测量放线一边坡处理一基础施工一基础结构安装一上部结构安装一验收4、执行标准：《铁路沿线斜坡柔性安全防护网》(TB/T3089-2004)5、型号：GPS2型、网型：钢丝绳+钢丝格栅网结构配置：钢丝绳锚杆+支撑绳+缝合绳+钢丝格栅网6、施工方法：①测量放线：在施工前对现场柔性防护基础位置进行测量放线，现场施工负责人根据桩号做好标记与围护工作。放线测量确定锚杆孔位(根据地形条件，孔间距可有0.3m的调整量)，并在每一孔处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm。②边坡处理，由于处于高边坡，上部山体结构松散，对现场施工安全造成一定影响，则在柔性防护工程施工前，对坡体上的孤石进行处理，以保证安装工程与其它分项工程的施工安全。③按设计深度钻凿锚杆并清孔，孔深应比设计锚杆长度长5cm以上，孔径不小于①42mm；当受凿岩设备限制时，构成每根锚杆的两股钢丝绳可分别锚入两个孔径不小于035mm的锚孔内，形成人字形锚杆，两股钢丝绳间夹角为15-30°,以达到同样的锚固效果。④注浆并插入锚杆（锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表），一般环境下采用M35水泥砂浆；化学侵蚀环境下，根据环境作用等级注浆材料选用M35水泥砂浆或水泥浆，并耐腐蚀相关规范要求参入水泥重量一定比例的粉煤灰，孔内应确保浆液饱满，在进行下一道工序前注浆体养护不少于三天；⑤安装纵横向张拉绳，张拉紧后两段各用2-4个（张拉绳长度小于15m时为2个，大于30m时为4个，期间为3个）绳卡与锚杆外露环套固定连接。⑥从上向下铺挂钢丝格栅，格栅间重叠狂赌不小于5cm，两张钢丝格栅间的缝合以及张拉绳间用①1.2铁丝按1m间距进行扎结（有条件时本工序可在前一工序完成前将钢丝格栅至于张拉绳之下）。⑦从上向下铺上钢丝绳网并缝合，缝合绳为①8钢绳，每张钢丝绳网均用一根长约31m（或27m）的缝合绳于四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与锚杆外露环套进行固定联结。⑧边坡岩层破碎、松散时，钢绳锚杆可加长。⑨为保证施工安全，要求开挖一级边坡，立即施做一级挂柔性防护网护坡，待护坡达到设计要求后方可进行下一级边坡开挖。⑩施工成型后应加强对边坡加固的养护，加强对防护网的大修检查。7、挂柔性防护网护坡布置及缝合图:CI0/CS/3沁貓絶馴糕卡柝駆示tF1A.k丄押協支垛绳安装示意图示意8、安全要求⑴、所有参与施工的人员必须进行相关安全知识培训及全员安全意识教育。⑵、建立完善的施工安全保证体系，加强施工作业过程的安全检查，确保作业标准化,规范化。⑶、制订适应该工程特点的施工安全措施和注意事项，并在施工过程中认真执行。⑷、施工人员必须正确佩戴安全帽、安全带、安全绳、防滑鞋等安全防护用品。9、边坡清理要求由于边坡上孤石较多，对施工安全产生一定影响，在安装施工前必须对其进行清理，要求如下：⑴、在土石方清理过程中，如出现滑坡迹象（如裂缝、滑动等）时，应立即采取下列措施：暂停施工；必要时，所有人员和机械撤至安全地点。通知设计单位提出处理措施。根据滑动迹象设置观测点，观测滑坡体平面位移和沉降变化，并作好记录。⑵、弃土下方和有滚石危及到村民住宅、通行安全的地段，采用安全防护措施和警戒标志或者禁止通行；高边坡作业必须按照规定配有安全绳、安全带并正确使用。⑶、在雨雪天气...
