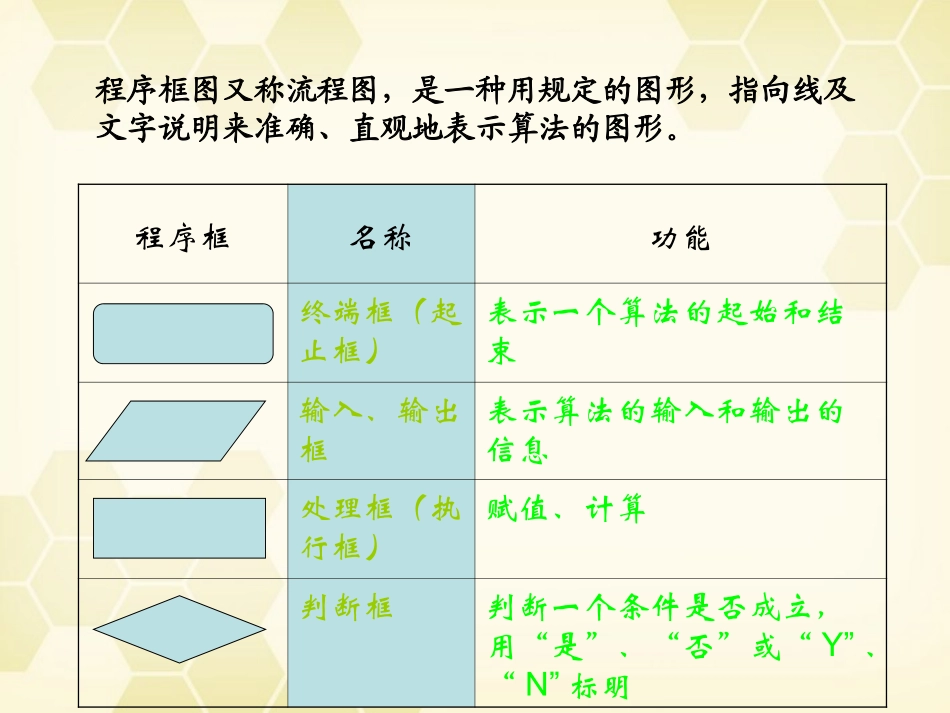

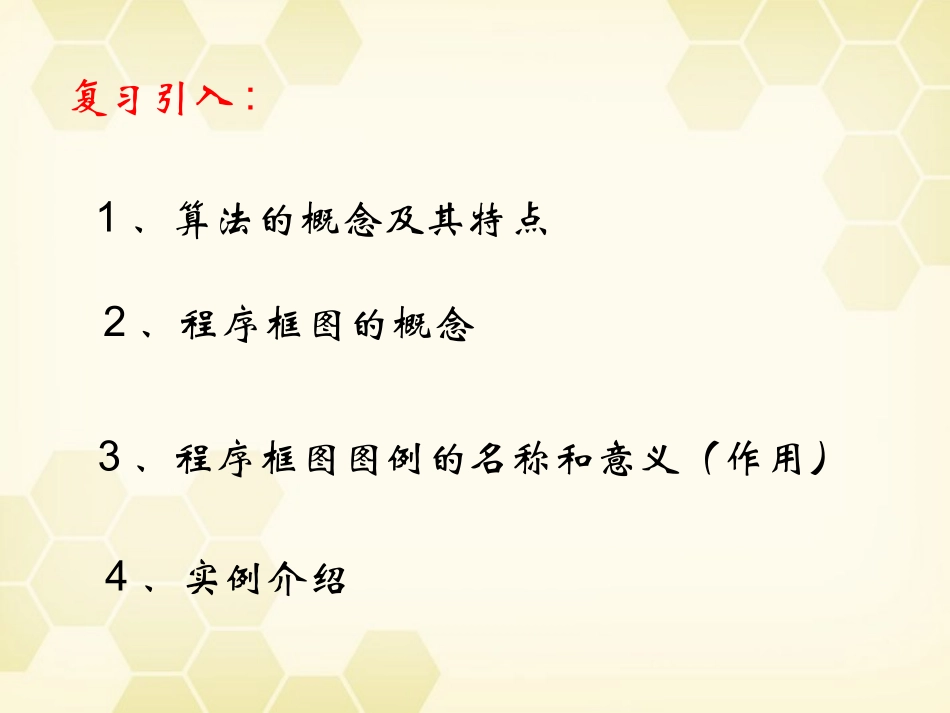

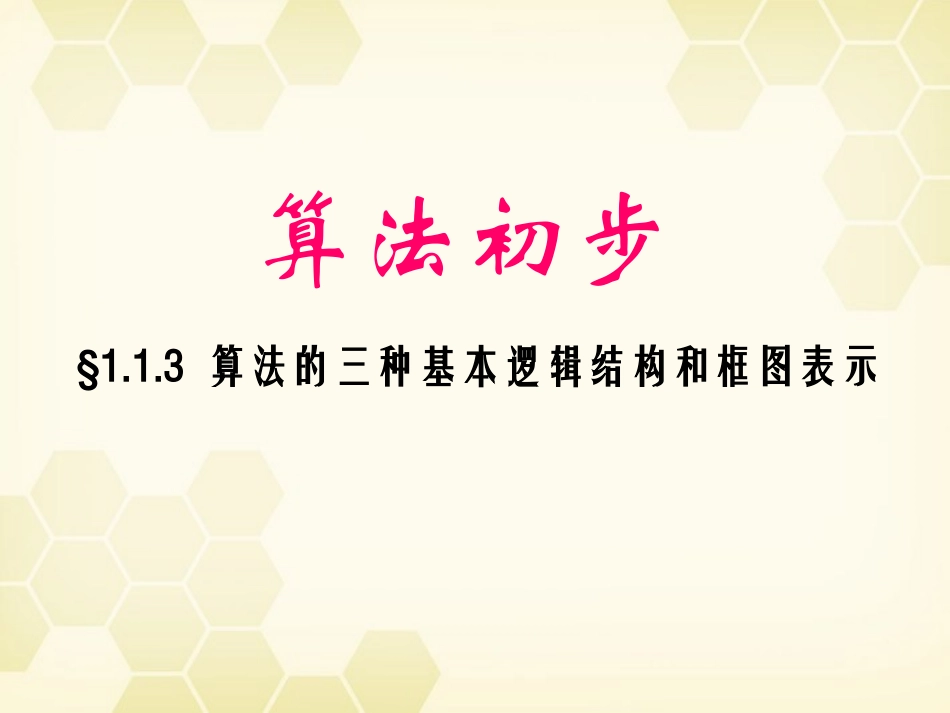

§1.1.3算法的三种基本逻辑结构和框图表示算法初步复习引入:1、算法的概念及其特点2、程序框图的概念3、程序框图图例的名称和意义（作用）4、实例介绍程序框图又称流程图，是一种用规定的图形，指向线及文字说明来准确、直观地表示算法的图形。程序框名称功能终端框（起止框）表示一个算法的起始和结束输入、输出框表示算法的输入和输出的信息处理框（执行框）赋值、计算判断框判断一个条件是否成立，用“是”、“否”或“Y”、“N”标明新课讲解:算法的三种基本逻辑结构:1.顺序结构2.条件结构3.循环结构开始输入n求n除以ii的余数i的值增加1,仍用i表示i>n-1或r=0?r=0?n不是质数n是质数结束否否是是i=2顺序结构输入ni=2由若干个依次执行的处理步骤组成的。条件结构r=0?n不是质数n是质数结束是否算法的流程根据条件是否成立有不同的流向。循环结构i的值增加1,仍用i表示i>n－1或r=0?否是是求n除以i的余数r在一些算法中，从否处开始，按照一定条件，反复执行某一处理步骤的情况，这就是循环结构。反复执行的处理步骤称为循环体。①顺序结构AB由若干个依次执行的处理步骤组成的。例1已知一个三角形的三边边长分别为2、3、4，利用海伦-秦九韶公式设计一个算法，求出它的面积，画出它的程序框图。()()()()3sppapbpcabcpabc三角形面积为其中、、为三角形三边长开始输出s结束2343p(2)(3)(4)spppp②条件结构（选择结构）PAB成立不成立算法的流程根据条件是否成立有不同的流向例2任意给定3个正实数，设计一个算法，判断分别以这3个数为三边边长的三角形是否存在.画出这个算法的程序框图。开始输入a、b、ca+b>c,a+c>b,b+c>a是否同时成立存在这样的三角形结束否是不存在这样的三角形输入系数a,b,c输出X1、X2计算acb42计算abx21abx22例3.设计算法,求一元二次方程ax2+bx+c=0（a≠0）的根,画出相应的流程图b2-4ac>0开始结束设计算法,求一元二次方程ax2+bx+c=0（）的根,画出相应的流程图a≠0输出x1,x2输出x1,x2输入系数a,b,c△<0?12bbx,x2a2a否是输出无实数解计算acb42开始结束③循环结构成立AP不成立AP成立不成立While（当型）循环Until（直到型）循环在一些算法中，从否处开始，按照一定条件，反复执行某一处理步骤的情况，这就是循环结构。反复执行的处理步骤称为循环体。在循环结构中，通常都有一个起到循环计数作用的变量，这个变量的取值一般都含在执行或中止循环体的条件中。例4设计一个计算1+2+3+……+100的值的算法，并画出程序框图。算法分析：第一步：令i=1,s=0;第二步：若i<=100成立，则执行第三步；否则，输出s，结束算法；第三步：s=s+i；第四步：i=i+1,返回第二步。i<=100?i=1开始输出s结束否是s=0i=i+1s=s+1当型循环结构程序框图如下：思考：如何用直到型循环结构表示？例4设计一个计算1+2+3+……+100的值的算法，并画出程序框图。另解：算法分析：第一步：令i=1,s=0;第二步：s=s+1第三步：i=i+1；第四步：直到i＞100时,输出S，结束算法，否则返回第二步。程序框图如下：i>100?i=1开始输出s结束否是s=0i=i+1s=s+i直到型循环结构例5.某工厂2005年的年生产总值为200万元,技术革新后预计以后每年的年生产总值都比上一年增长5%.设计一程序框图,输出预计年生产总值超过300万元的最早年份。算法分析：1、先写出解决本例的算法步骤：第一步：输入2005年的年生产总值；第二步：计算下一年的年生产总值；第三步：判断所得的结果是否大于300。若是，则输出该年的年份；否则，返回第二步。2、再画出程序框图如下：开始t=0.05aa=a+ta>300?输出n结束否是a=200n=2005n=n+1直到型循环结构思考：上例是包含直到型循环结构的程序框图，你能画出包含当型循环结构的程序框图吗？解：程序框图如下：开始t=0.05aa=a+ta<=300?输出n结束否是a=200n=2005n=n+1当型循环结构练习１、设计一个求任意数的绝对值的算法，并画出程序框图。开始输入aa≥0输出|a|=a输出|a|=-a结束NY解：２、利用二分法设计一个算法求的近似值，并画出程序框图。3作业:P12练习A1.2.3
