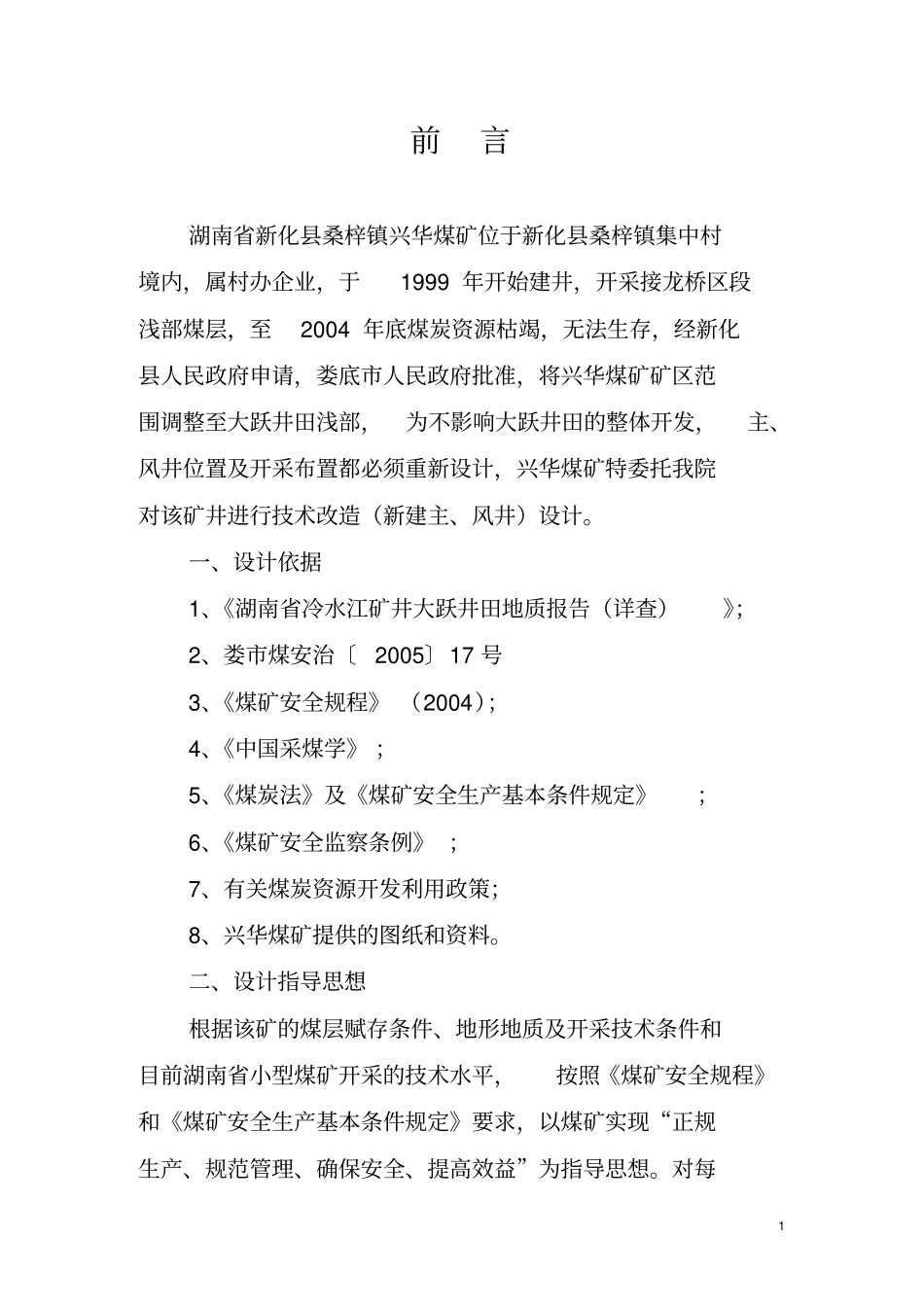

1前言湖南省新化县桑梓镇兴华煤矿位于新化县桑梓镇集中村境内，属村办企业，于1999年开始建井，开采接龙桥区段浅部煤层，至2004年底煤炭资源枯竭，无法生存，经新化县人民政府申请，娄底市人民政府批准，将兴华煤矿矿区范围调整至大跃井田浅部，为不影响大跃井田的整体开发，主、风井位置及开采布置都必须重新设计，兴华煤矿特委托我院对该矿井进行技术改造（新建主、风井）设计。一、设计依据1、《湖南省冷水江矿井大跃井田地质报告（详查）》；2、娄市煤安治〔2005〕17号3、《煤矿安全规程》（2004）；4、《中国采煤学》；5、《煤炭法》及《煤矿安全生产基本条件规定》；6、《煤矿安全监察条例》；7、有关煤炭资源开发利用政策；8、兴华煤矿提供的图纸和资料。二、设计指导思想根据该矿的煤层赋存条件、地形地质及开采技术条件和目前湖南省小型煤矿开采的技术水平，按照《煤矿安全规程》和《煤矿安全生产基本条件规定》要求，以煤矿实现“正规生产、规范管理、确保安全、提高效益”为指导思想。对每2一项工程的设计不仅要考虑技术的先进性和经济的合理性，而更要优先考虑安全性，达到完善矿井安全管理和安全装备，提高矿井抗灾和防灾能力的目的。3第一章矿井概况及地质概况第一节矿井概况一、交通位置和自然地理兴华煤矿位于新化县桑梓镇境内，规划开采冷水江矿区接龙桥区段43～46勘探线之间的煤炭资源。矿井对外以公路运输为主，矿区有3km简易公路与新化至冷水江公路相连，距新化县城及冷水江市区均为10Km，交通较方便。兴华煤矿地段属低山丘陵地形，地势为南低北高，最高为耸山，标高为+632.88m，最低为矿井井田2号拐点坐标处，标高为+236.9m。区内气候温暖潮湿，气候变化较大，每年12月至次年1月为年温度最低期，历史最低温度为零下7.5℃，每年7月至8月为年气温最高期，历史最高气温为43℃，历年平均气温21～22度。每年4月至6月为雨季，历史最小降雨量为1335.4㎜，最大降雨量为1761.9㎜，平均年降雨量1550.6mm，年平均蒸发量968.62mm，4～7月为雨季，12月至次年2月为枯水季节，主要风向为北风及西南风，最大风速为7.5m/s。二、矿井开采现状及现有生产系统1、开采现状4矿井采用斜井开拓，主斜井沿顶板穿层布置，位于矿井北翼中部，井口坐标：X=3070091.0、Y=37538772.91、Z=+206.23m，坡度26°，落底于煤层顶板+162.33m标高处，斜长100.14m，向西布置主运输石揭煤后向南沿煤层布置+162运输大巷，以穿层平巷及上山与风井联通，形成矿井负压通风系统。风井位于矿井南翼中部，井口坐标：X=3069881、Y=37538666、Z=+220.81m，底顶板穿层布置，落底标高+190.0m。主斜井为矿井通风、运输和敷设管线及行人用，风井为矿井回风用并兼做安全出口。主斜井坡度26°，斜长100.14m，采用JT0.8×0.6型矿用提升绞车单钩一次串两车提升，井下运输大巷及采区使用U-0.75m3型矿车人力推车运输。轨型18㎏/m，轨距600㎜。矿井通风方式为中央分列式，通风方法为抽出式。主斜井为进风井，井口标高为+206.23m，风井为回风井，井口标高+220.81m。新鲜风流经主斜井、+162m运输大巷、通过局扇送风至掘进工作面，泛风经总回风上山至风井，由抽风机排至地面。地面风井口安装有两台YBK56-Ⅱ-6-№11型轴流式抽风机，一台工作，一台备用，额定功率为11kw，井下安装有5.5kw局扇二台。掘工作面采用局扇配风筒压入式通风。矿井实测总进风量为528m3/min，总回风量为540m3/min。实测矿井正常涌水量10m3/h，最大涌水量为15m3/h，5PH值呈中性。主斜井井底水泵房排水设备采用D25-30×6型水泵2台，配套电机额定功率30KW。水泵额定流量25m3/h额定扬程180m。排水管路为Ф＝76×4无缝钢管二趟,沿主斜井敷设至地面。矿井主供电源来自新化县城35KV变电站，供电架空线规格LGJ-50，供电距离10KM，10KV“T”接至矿。矿井应自备有一台75KW的柴油发电机作为矿井备用电源。经过多年开采，现老矿井范围+140m以上资源已基本采完，老矿井即将报废。第二节矿井地质概况一、地层和地质构造矿区出露地层由新至老有：第四系（Q）、中上石炭统壶天群（C2+3ht）、下石炭统梓门桥组（C1Z）、下石炭系测水组（C1C）、下石炭系石磴子组（C1S）。1...
