橡胶材料使用寿命VIP专享VIP免费

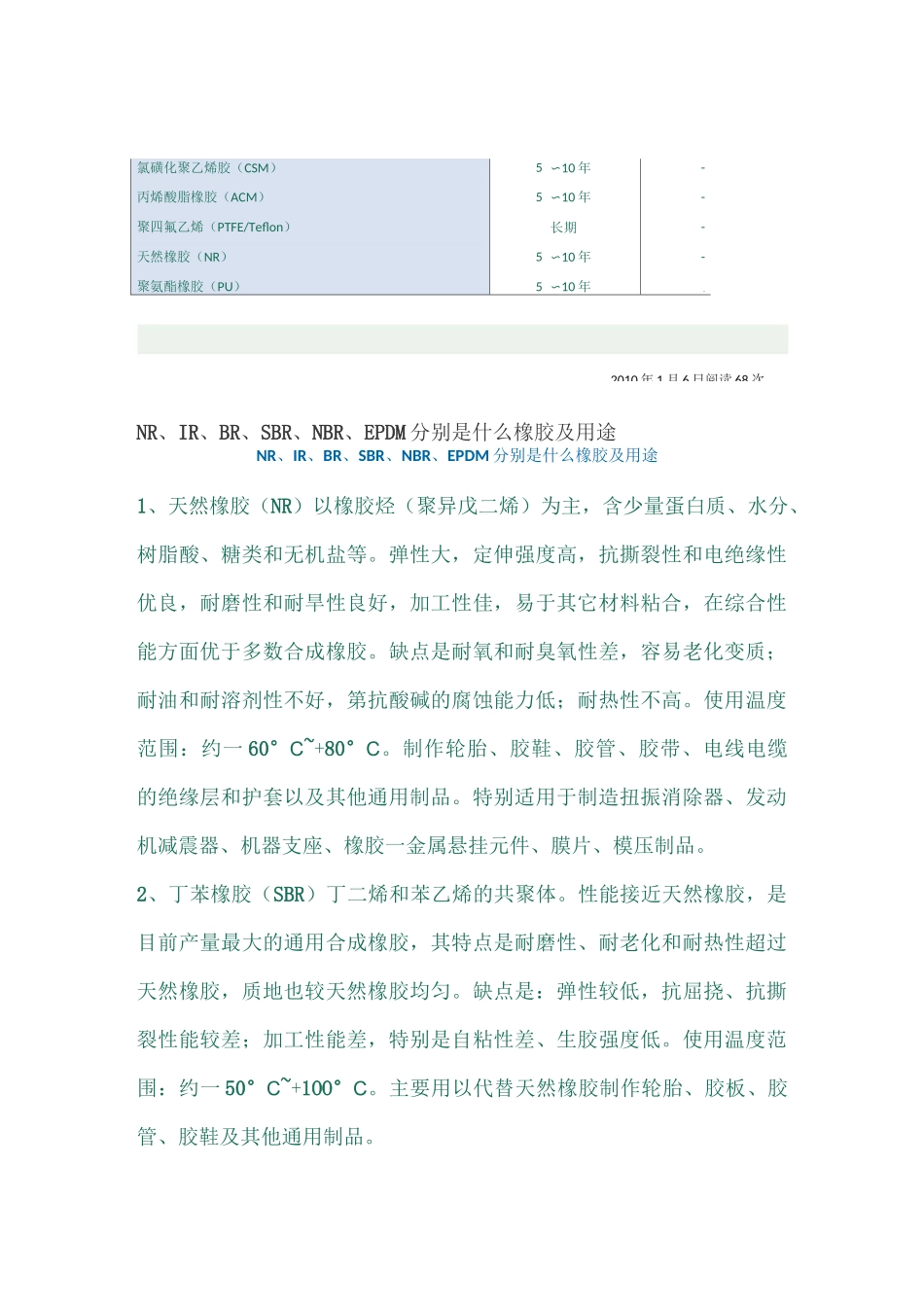

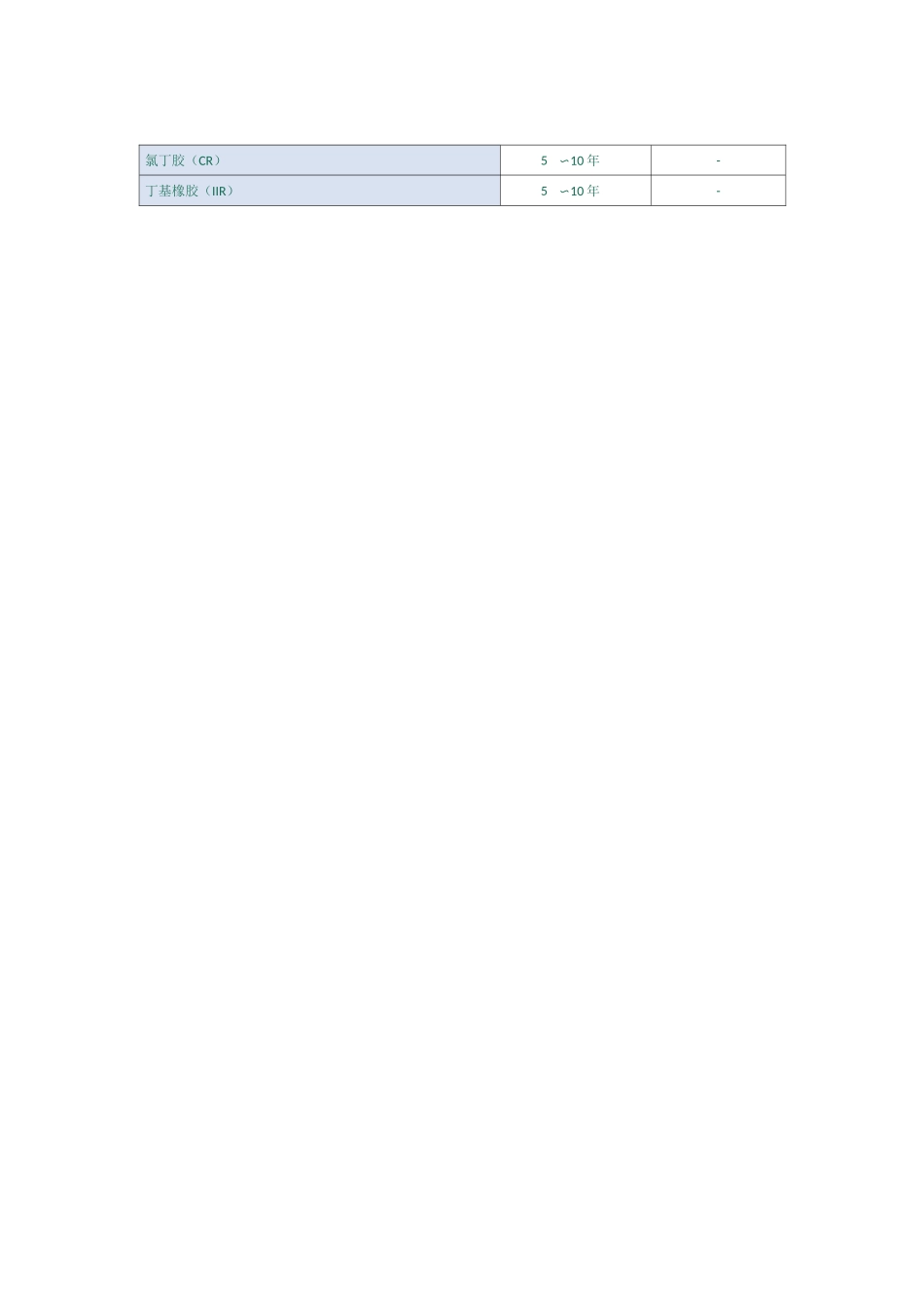

橡胶材料使用寿命橡胶材质一般材质特殊配方丁腈橡胶（NBR/BUNA）5〜10年15年以下氢化丁腈橡胶（HNBR）15年20年以下乙丙胶（EPDM）5〜10年15年以下硅橡胶（SI）5〜10年-氟橡胶（FPM/FKM/VITON）5〜15年20年以下硅氟橡胶（FLS）5〜20年-丁苯胶（SBR）5〜10年-橡胶材料使用寿命2009年11月24日阅读101次氯丁胶（CR）5〜10年-丁基橡胶（IIR）5〜10年-氯磺化聚乙烯胶（CSM）5〜10年-丙烯酸脂橡胶（ACM）5〜10年-聚四氟乙烯（PTFE/Teflon）长期-天然橡胶（NR）5〜10年-聚氨酯橡胶（PU）5〜10年-NR、IR、BR、SBR、NBR、EPDM分别是什么橡胶及用途1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约一60°C~+80°C。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶一金属悬挂元件、膜片、模压制品。2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约一50°C~+1OO°C。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。2010年1月6日阅读68次NR、IR、BR、SBR、NBR、EPDM分别是什么橡胶及用途3、顺丁橡胶(BR)是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小,易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约一60°C~+1OO°C。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。4、异戊橡胶(IR)是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约一50°C~+1OO°C可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。5、氯丁橡胶(CR)是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶,也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差,不易保存。使用温度范围：约一45°C~+1OO°C。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130°C以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：约一40C~+120C。主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及防震制品、耐热运输带、耐热老化的胶布制品。7、丁晴橡胶（NBR）丁二烯和丙烯晴的共聚体。特点是耐汽油和脂肪烃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。耐热性好，气密性、耐磨及耐水性等均较好，粘结力强。缺点是耐寒及耐臭氧性较差，强力及弹性较低，耐酸性差，电绝缘性不好，耐极性溶剂性能也较差。使用温度范围：约一30C~+1OO°C。主要用于制造各种耐油制品，如...
