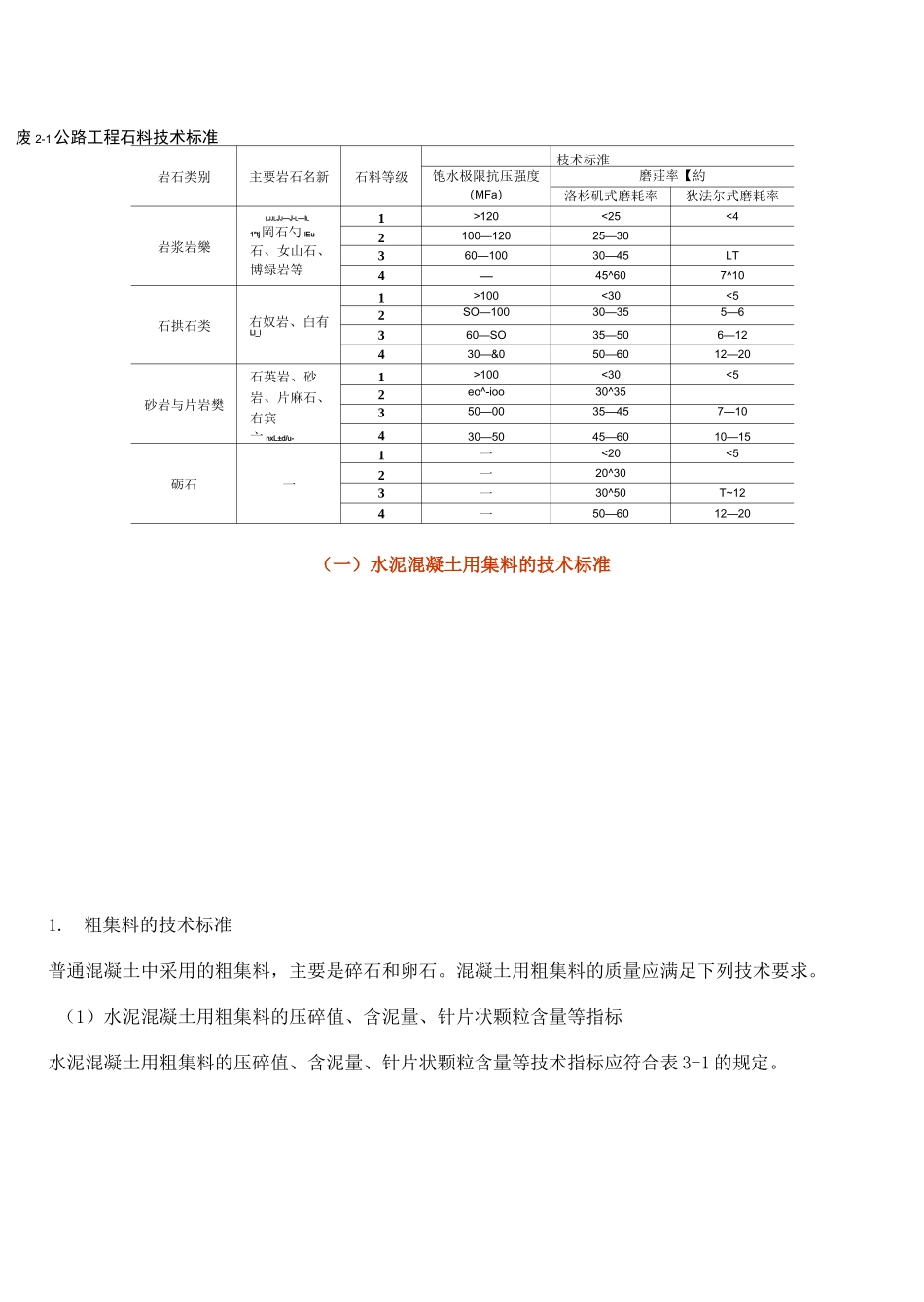

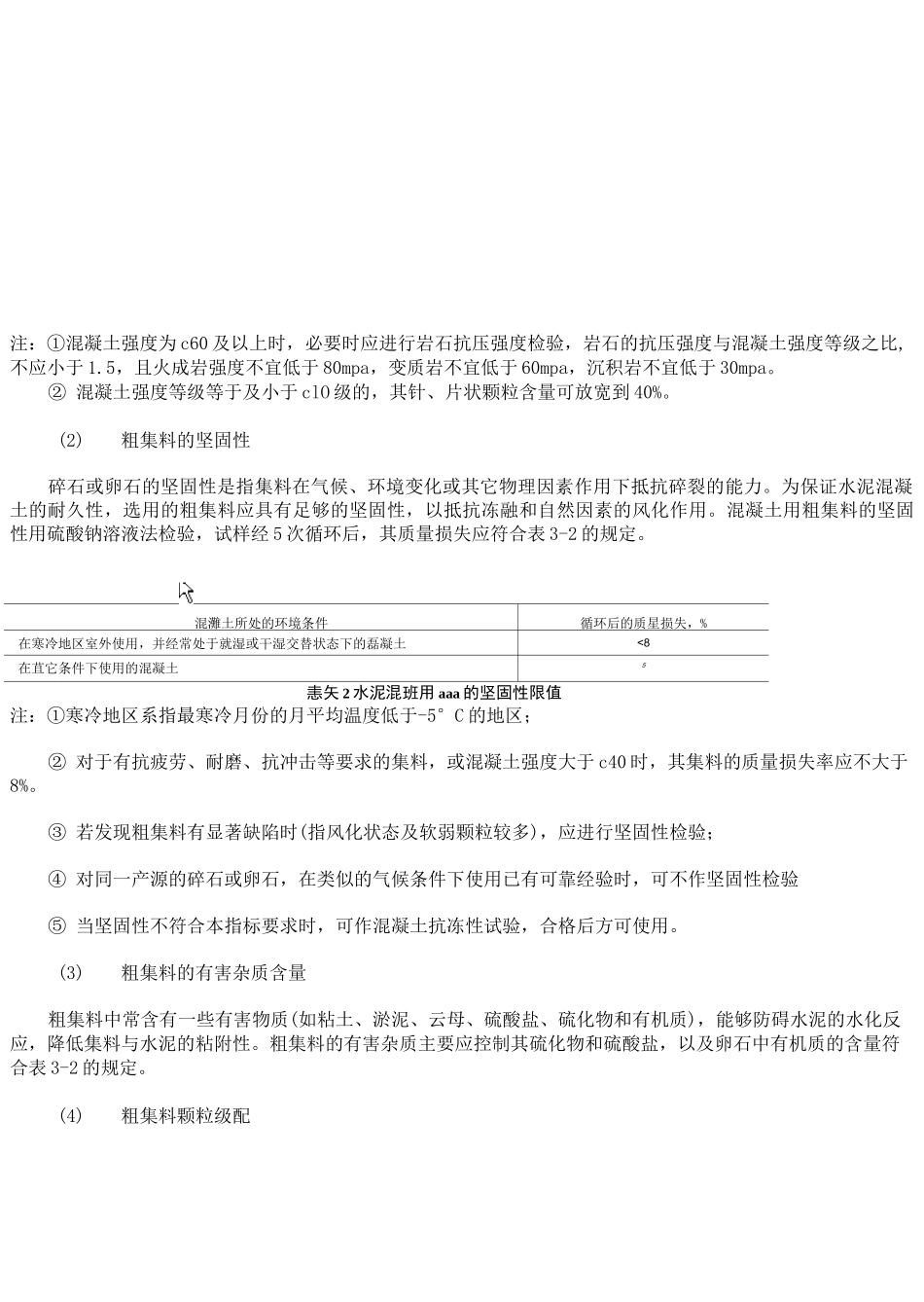

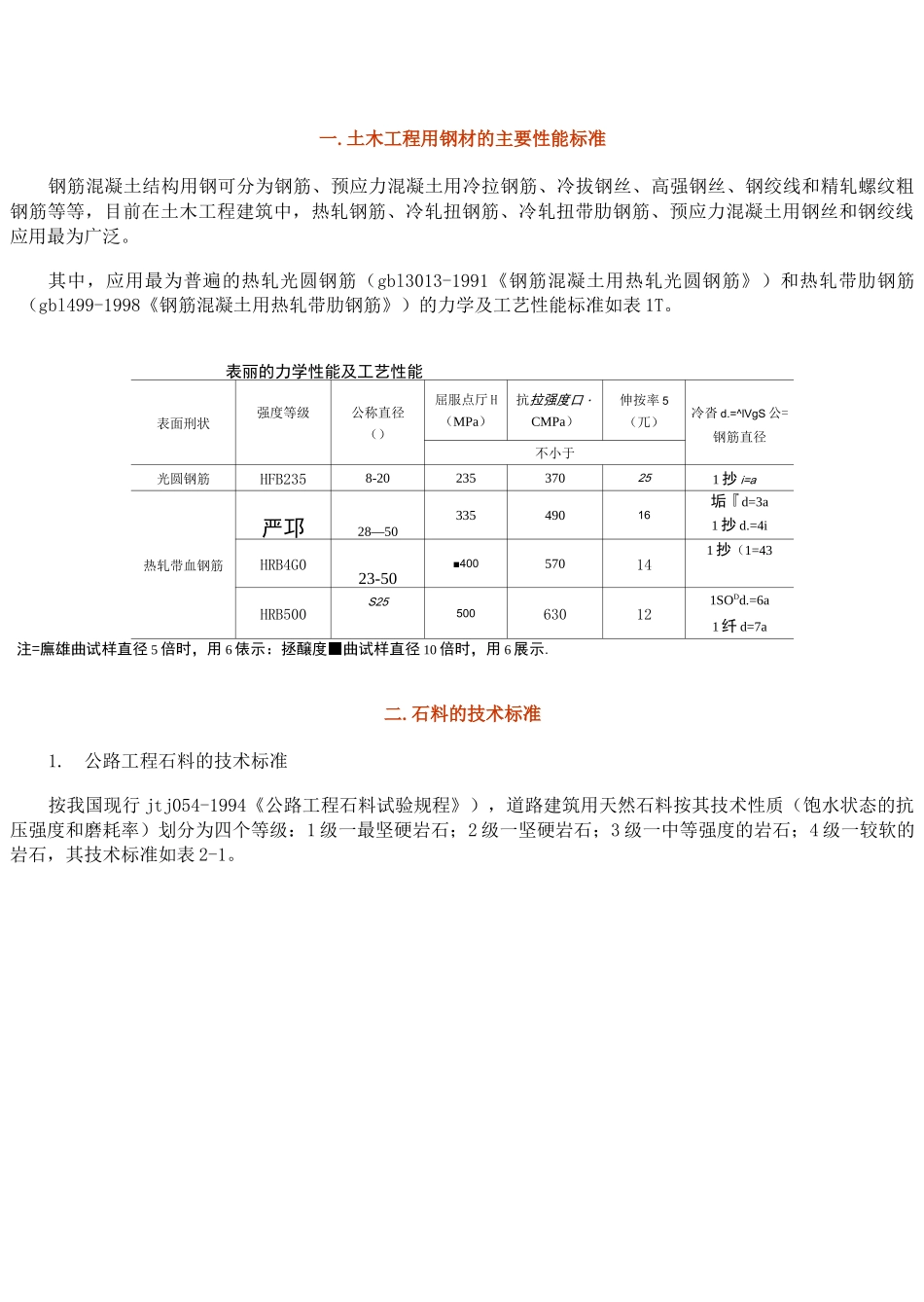

一.土木工程用钢材的主要性能标准钢筋混凝土结构用钢可分为钢筋、预应力混凝土用冷拉钢筋、冷拔钢丝、高强钢丝、钢绞线和精轧螺纹粗钢筋等等，目前在土木工程建筑中，热轧钢筋、冷轧扭钢筋、冷轧扭带肋钢筋、预应力混凝土用钢丝和钢绞线应用最为广泛。其中，应用最为普遍的热轧光圆钢筋（gbl3013-1991《钢筋混凝土用热轧光圆钢筋》）和热轧带肋钢筋（gbl499-1998《钢筋混凝土用热轧带肋钢筋》）的力学及工艺性能标准如表1T。表丽的力学性能及工艺性能表面刑状强度等级公称直径（）屈服点厅H（MPa）抗拉强度口・CMPa）伸按率5（兀）冷沓d.=^lVgS公=钢筋直径不小于光圆钢筋HFB2358-20235370251抄i=a热轧带血钢筋严邛28—5033549016垢『d=3a1抄d.=4iHRB4G023-50■400570141抄（1=43HRB500S25500630121SODd.=6a1纤d=7a注=廡雄曲试样直径5倍时，用6俵示：拯醸度■曲试样直径10倍时，用6展示.二.石料的技术标准1.公路工程石料的技术标准按我国现行jtj054-1994《公路工程石料试验规程》），道路建筑用天然石料按其技术性质（饱水状态的抗压强度和磨耗率）划分为四个等级：1级一最坚硬岩石；2级一坚硬岩石；3级一中等强度的岩石；4级一较软的岩石，其技术标准如表2-1。废2-1公路工程石料技术标准岩石类别主要岩石名新石料等级枝术标淮饱水极限抗压强度（MFa）、2'Z'磨莊率【約洛杉矶式磨耗率狄法尔式磨耗率岩浆岩樂LJJLJJ—J-L—IL1"tj岡石勺lEu石、女山石、博绿岩等1>120<25<42100—12025—30360—10030—45LT4—45^607^10石拱石类右奴岩、白有Ll_l1>100<30<52SO—10030—355—6360—SO35—506—12430—&050—6012—20砂岩与片岩樊石英岩、砂岩、片麻石、右宾亠nxL±d/u-1>100<30<52eo^-ioo30^35350—0035—457—10430—5045—6010—15砺石一1一<20<52一20^303一30^50T~124一50—6012—20（一）水泥混凝土用集料的技术标准1.粗集料的技术标准普通混凝土中采用的粗集料，主要是碎石和卵石。混凝土用粗集料的质量应满足下列技术要求。（1）水泥混凝土用粗集料的压碎值、含泥量、针片状颗粒含量等指标水泥混凝土用粗集料的压碎值、含泥量、针片状颗粒含量等技术指标应符合表3-1的规定。注：①混凝土强度为c60及以上时，必要时应进行岩石抗压强度检验，岩石的抗压强度与混凝土强度等级之比,不应小于1.5，且火成岩强度不宜低于80mpa，变质岩不宜低于60mpa，沉积岩不宜低于30mpa。②混凝土强度等级等于及小于clO级的，其针、片状颗粒含量可放宽到40%。(2)粗集料的坚固性碎石或卵石的坚固性是指集料在气候、环境变化或其它物理因素作用下抵抗碎裂的能力。为保证水泥混凝土的耐久性，选用的粗集料应具有足够的坚固性，以抵抗冻融和自然因素的风化作用。混凝土用粗集料的坚固性用硫酸钠溶液法检验，试样经5次循环后，其质量损失应符合表3-2的规定。混灘土所处的环境条件循环后的质星损失，%在寒冷地区室外使用，并经常处于就湿或干湿交替状态下的磊凝土<8在苴它条件下使用的混凝土5注：①寒冷地区系指最寒冷月份的月平均温度低于-5°C的地区；②对于有抗疲劳、耐磨、抗冲击等要求的集料，或混凝土强度大于c40时，其集料的质量损失率应不大于8%。③若发现粗集料有显著缺陷时(指风化状态及软弱颗粒较多)，应进行坚固性检验；④对同一产源的碎石或卵石，在类似的气候条件下使用已有可靠经验时，可不作坚固性检验⑤当坚固性不符合本指标要求时，可作混凝土抗冻性试验，合格后方可使用。(3)粗集料的有害杂质含量粗集料中常含有一些有害物质(如粘土、淤泥、云母、硫酸盐、硫化物和有机质)，能够防碍水泥的水化反应，降低集料与水泥的粘附性。粗集料的有害杂质主要应控制其硫化物和硫酸盐，以及卵石中有机质的含量符合表3-2的规定。(4)粗集料颗粒级配恚矢2水泥混班用aaa的坚固性限值粗骨料颗粒级配是否合适，直接影响水泥混凝土的技术性质和经济效果，因而粗集料级配的选定是保证混凝土质量的重要环节。水泥混凝土用粗集料的级配应符合表3-3的规定。2.细集料的技术标准配制水泥混凝土时，细集料的质量应满足以下几方面的要求：（1）细集料的级配和细度模数优质的水泥混凝土用砂希望具有高的密度和小的比面...
