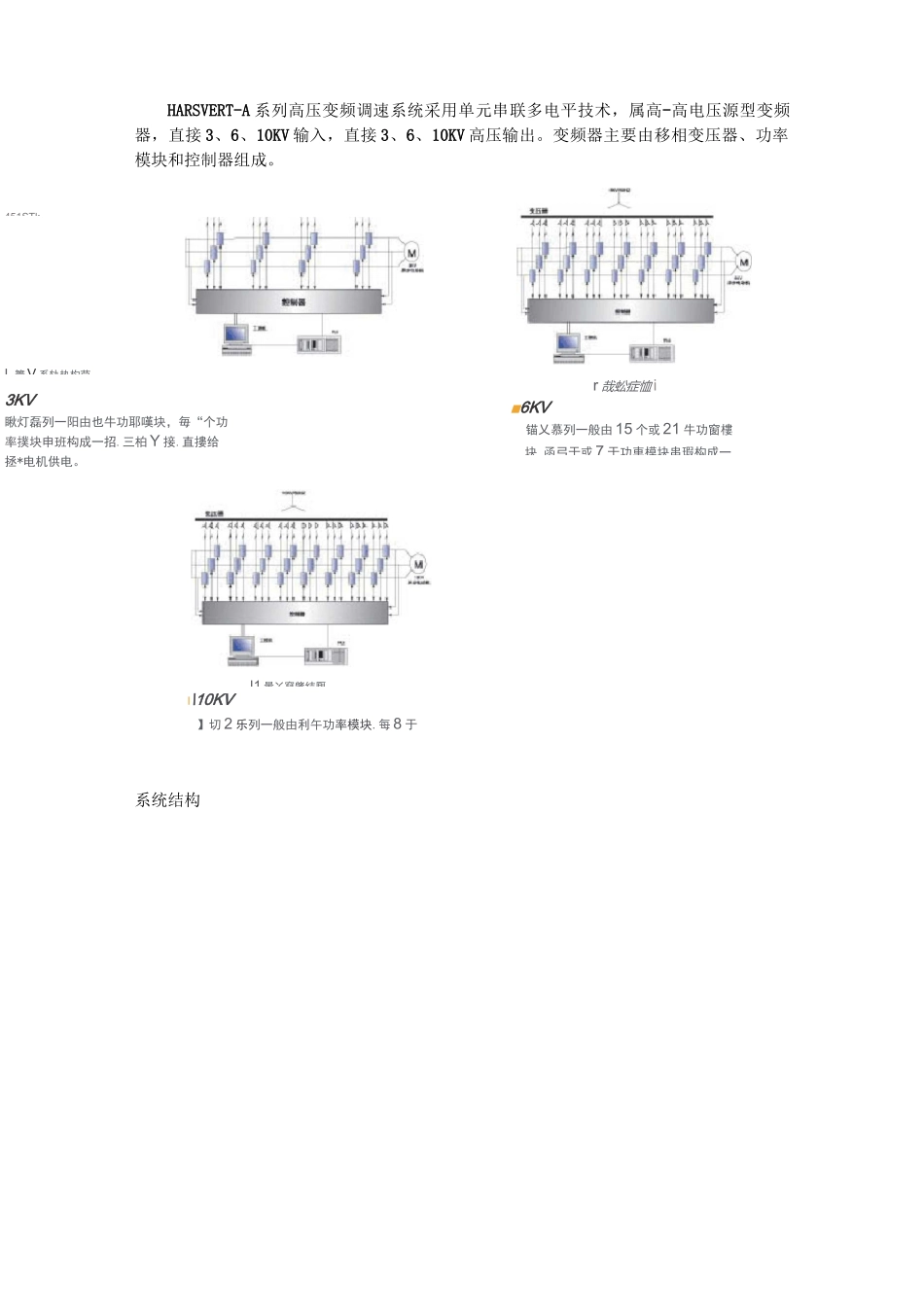

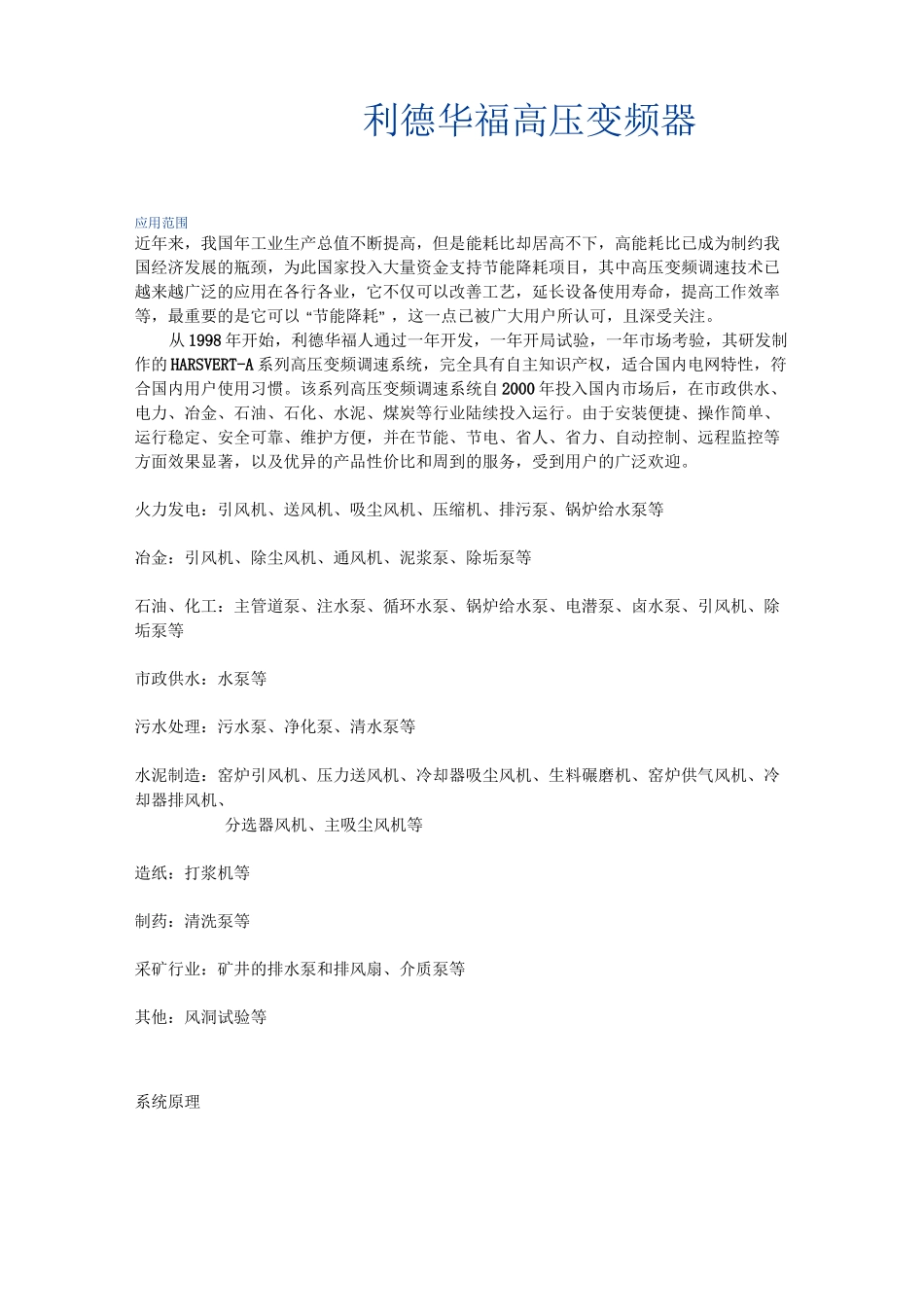

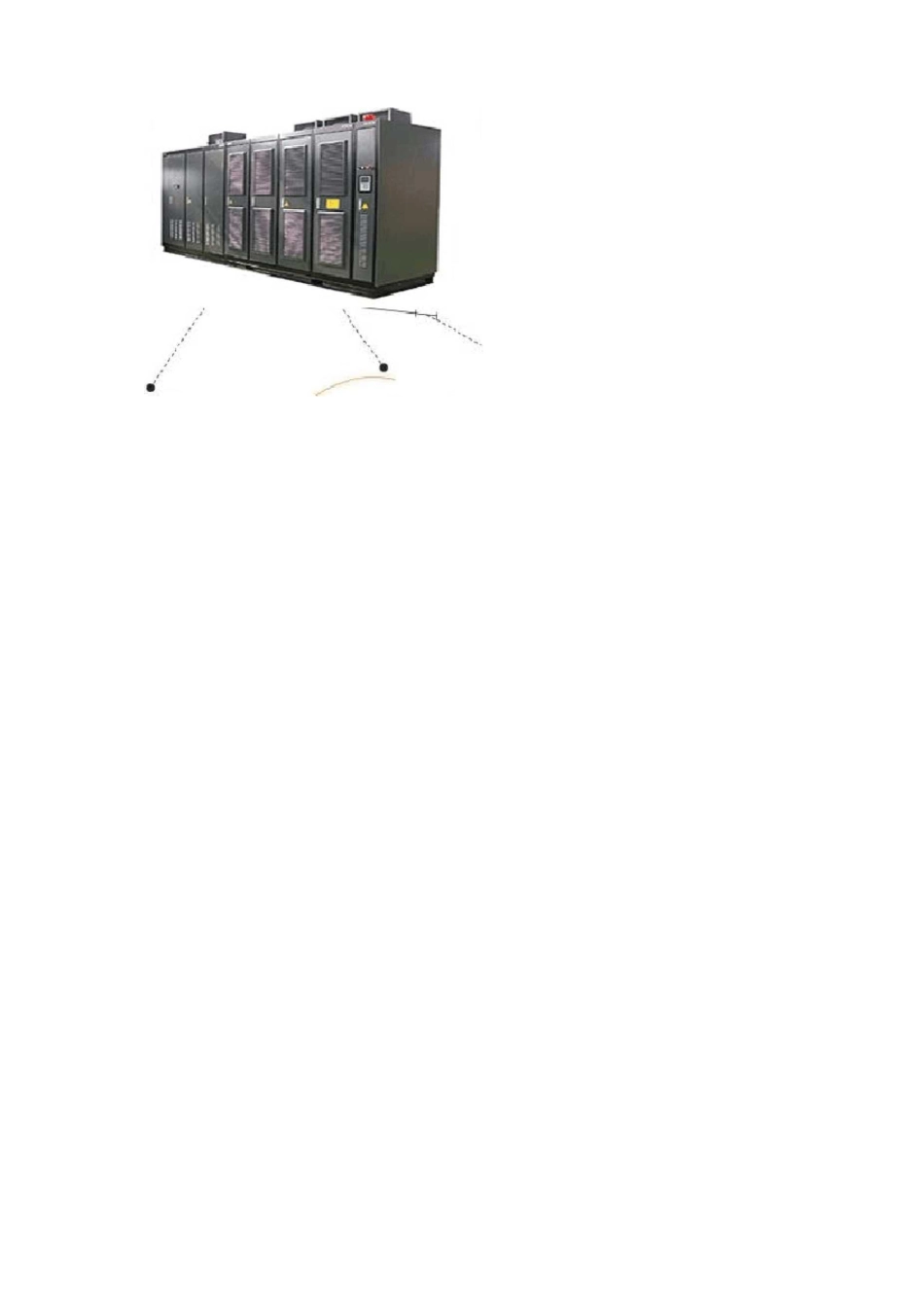

利德华福高压变频器应用范围近年来，我国年工业生产总值不断提高，但是能耗比却居高不下，高能耗比已成为制约我国经济发展的瓶颈，为此国家投入大量资金支持节能降耗项目，其中高压变频调速技术已越来越广泛的应用在各行各业，它不仅可以改善工艺，延长设备使用寿命，提高工作效率等，最重要的是它可以“节能降耗”，这一点已被广大用户所认可，且深受关注。从1998年开始，利德华福人通过一年开发，一年开局试验，一年市场考验，其研发制作的HARSVERT-A系列高压变频调速系统，完全具有自主知识产权，适合国内电网特性，符合国内用户使用习惯。该系列高压变频调速系统自2000年投入国内市场后，在市政供水、电力、冶金、石油、石化、水泥、煤炭等行业陆续投入运行。由于安装便捷、操作简单、运行稳定、安全可靠、维护方便，并在节能、节电、省人、省力、自动控制、远程监控等方面效果显著，以及优异的产品性价比和周到的服务，受到用户的广泛欢迎。火力发电：引风机、送风机、吸尘风机、压缩机、排污泵、锅炉给水泵等冶金：引风机、除尘风机、通风机、泥浆泵、除垢泵等石油、化工：主管道泵、注水泵、循环水泵、锅炉给水泵、电潜泵、卤水泵、引风机、除垢泵等市政供水：水泵等污水处理：污水泵、净化泵、清水泵等水泥制造：窑炉引风机、压力送风机、冷却器吸尘风机、生料碾磨机、窑炉供气风机、冷却器排风机、分选器风机、主吸尘风机等造纸：打浆机等制药：清洗泵等采矿行业：矿井的排水泵和排风扇、介质泵等其他：风洞试验等系统原理3KV瞅灯磊列一阳由也牛功耶嘆块，毎“个功率撲块申班构成一招.三柏Y接.直摟给拯*电机供电。r哉蚣症恤i■6KV锚乂慕列一般由15个或21牛功窗樓块,函弓于或7于功車模块串瑕构成一HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属高-高电压源型变频器，直接3、6、10KV输入，直接3、6、10KV高压输出。变频器主要由移相变压器、功率模块和控制器组成。I\10KV】切2乐列一般由利午功率模块.每8于系统结构451STkL籌V系轨热构茴I1暈丫竄肇结厠功率模块结构功率模块为基本的交-直-交单相逆变电路，整流侧为二极管三相全桥，通过对IGBT逆变桥进行正弦PWM控制，可得到单相交流输出。每个功率模块结构及电气性能上完全一致，可以互换。（备件种类单一）［功率单元电路结构］输入侧结构输入侧由移相变压器给每个功率模块供电，移相变压器的副边绕组分为三组，根据电压等级和模块串联级数，一般由24、30、42、48脉冲系列等构成多级相叠加的整流方式，可以大大改善网侧的电流波形（网侧电压电流谐波指标满足IEEE519-1992和GB/T14549-93的要求）。使其负载下的网侧功率因数接近1，无需任何功率因数补偿、谐波抑制装置。由于变压器副边绕组的独立性，使每个功率单元的主回路相对独立，类似常规低压变频器，便于采用现有的成熟技术。输出侧结构输出侧由每个单元的U、V输出端子相互串接而成星型接法给电机供电，通过对每个单元的PWM波形进行重组，可得到阶梯正弦PWM波形。这种波形正弦度好，dv/dt小,对电缆和电机的绝缘无损坏，无须输出滤波器，就可以延长输出电缆长度，可直接用于普通电机。同时，电机的谐波损耗大大减少，消除负载机械轴承和叶片的振动。当某一个功率模块出现故障时，通过控制使输出端子短路，可将此单元旁路退出系统，变频器可降额机械运行；由此可避免很多场合下停机造成的损失。5级叠加的输出侧PWM波形謝巨卫障单元#瞪啪巨I助耶加以:旺腐细怙Jm叫「II』,"卩;；河—-「ET亠Er§珏鼻f的MU朴M遞權|［主界控制器控制器由高速单片机处理器、人机操作界面和PLC共同构成。其中人机操作界面有三种配置：工控PC机界面、嵌入式工控机界面、标准操作面板界面，用户可根据需要进行选择。单片机实现PWM控制。人机操作界面解决高压变频调速系统本身和用户现场接口的问题，提供友好的全中文监控界面，使用方便、快捷，同时可以实现远程监控和网络化控制。内置PLC则用于柜体内开关信号的逻辑处理，可以和用户现场灵活接口，满足用户的特殊需要。控制器与功率单元之间采用光纤通讯技术，低压部分和高压部分完全可靠隔离，系统具有极高的安全性，同时具有很好...
