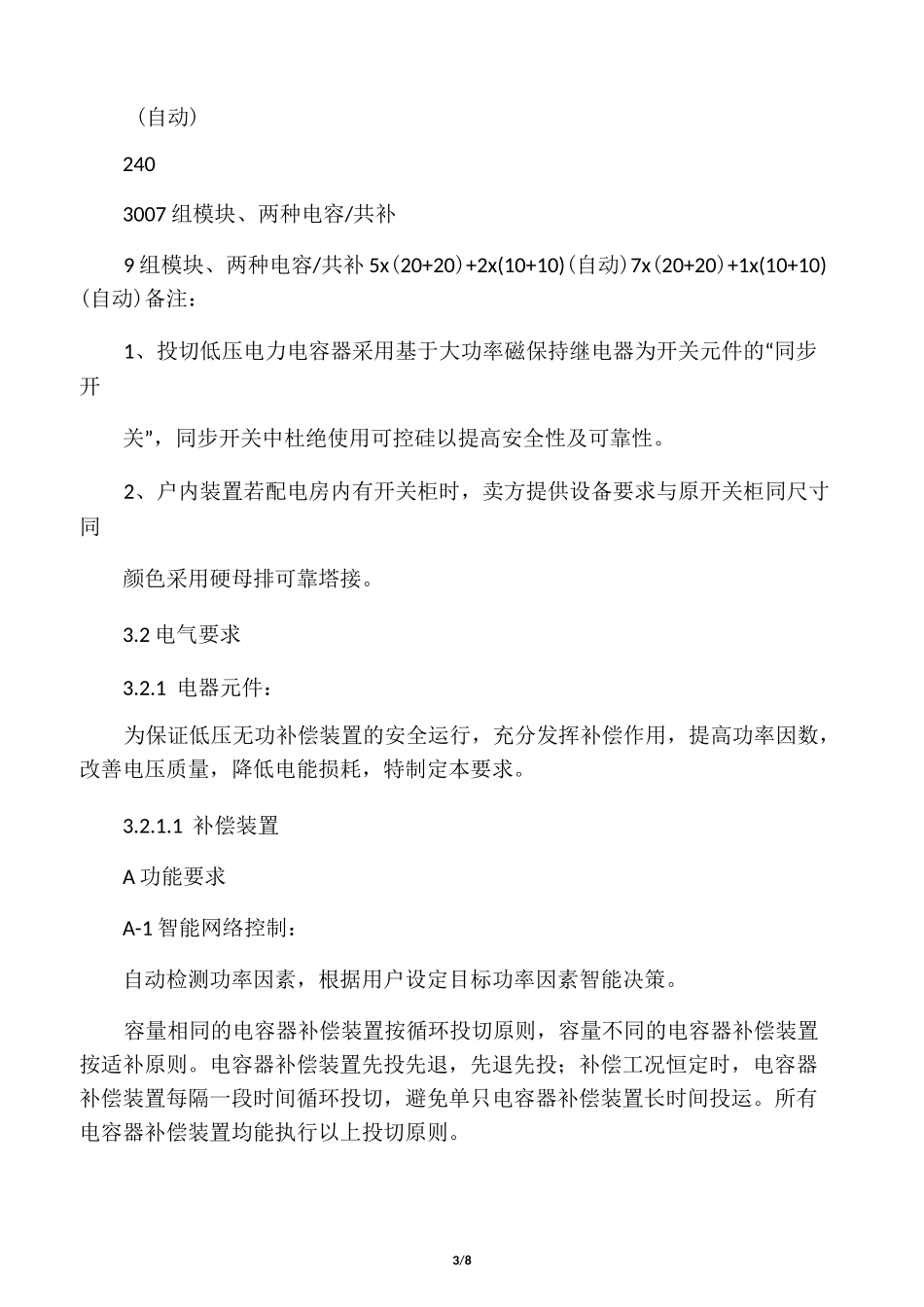

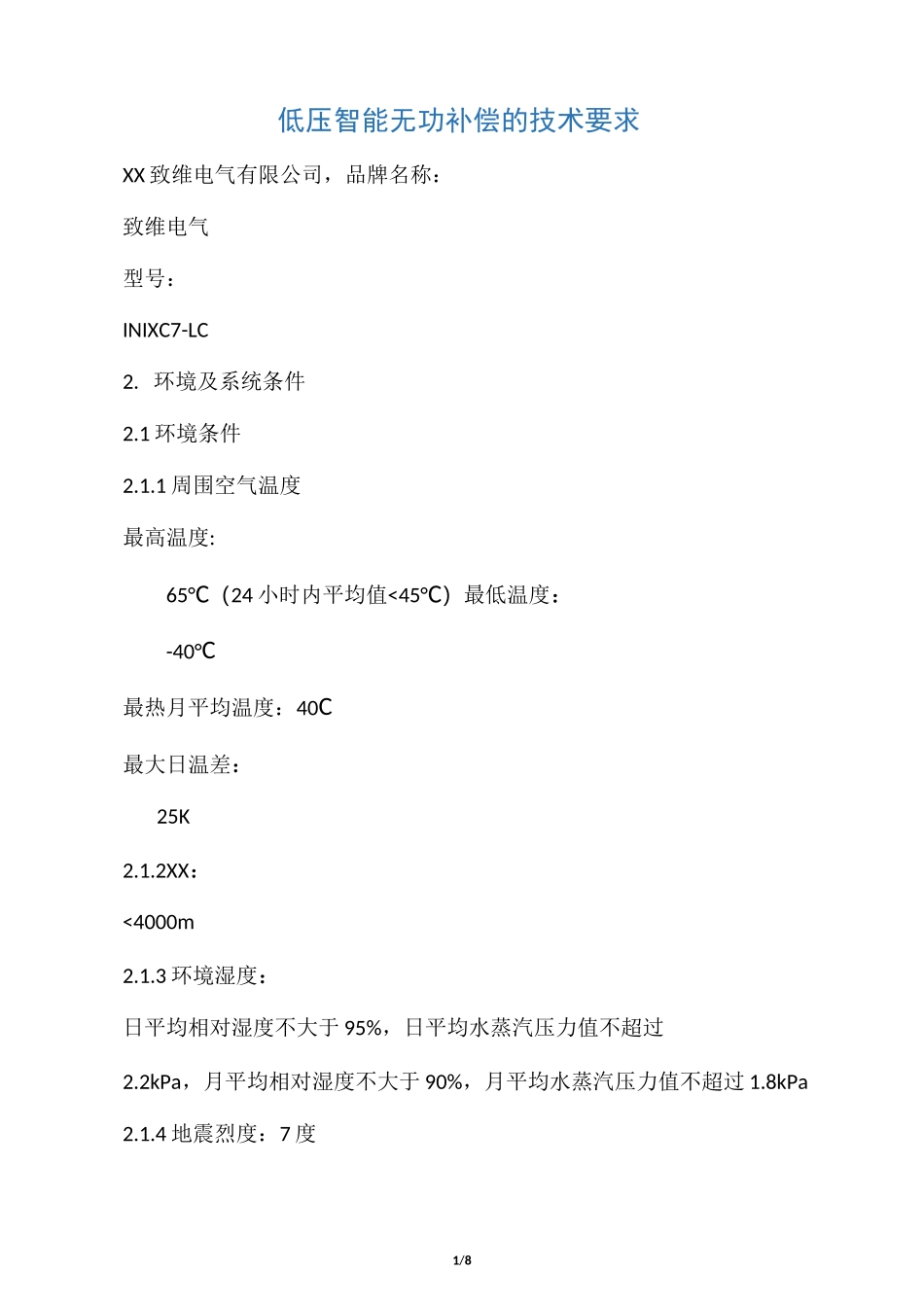

1/8低压智能无功补偿的技术要求XX致维电气有限公司，品牌名称：致维电气型号：INIXC7-LC2.环境及系统条件2.1环境条件2.1.1周围空气温度最高温度:65°C（24小时内平均值<45°C）最低温度：-40°C最热月平均温度：40C最大日温差：25K2.1.2XX：<4000m2.1.3环境湿度：日平均相对湿度不大于95%，日平均水蒸汽压力值不超过2.2kPa，月平均相对湿度不大于90%，月平均水蒸汽压力值不超过1.8kPa2.1.4地震烈度：7度2/82.1.5污秽等级：皿级2.1.6安装场所：户内、户外2.2系统条件2.2.1系统额定电压：0.4kV2.2.2系统额定频率：50Hz3.主要配置参数及电气要求3.1主要配置参数容量补偿方式(三相共偿)(kvar)3060901组模块，两种电容/共补2组模块，两种电容/共补3组模块、两种电容/共补20+10kvar(自动)1x(20+20)+1x(10+10)(自动)3x(20+10)(自动)共补分组容量设计1201501804组模块、两种电容/共补4组模块、两种电容/共补5组模块、两种电容/共补2x(20+20)+2x(10+10)(自动)3x(20+20)+1x(20+10)(自动)4x(20+20)+1x(10+10)(自动)4x(20+20)+1x(20+10)+1x(10+10)2106组模块、两种电容/共补3/8(自动)2403007组模块、两种电容/共补9组模块、两种电容/共补5x(20+20)+2x(10+10)(自动)7x(20+20)+1x(10+10)(自动)备注：1、投切低压电力电容器采用基于大功率磁保持继电器为开关元件的“同步开关”，同步开关中杜绝使用可控硅以提高安全性及可靠性。2、户内装置若配电房内有开关柜时，卖方提供设备要求与原开关柜同尺寸同颜色采用硬母排可靠塔接。3.2电气要求3.2.1电器元件：为保证低压无功补偿装置的安全运行，充分发挥补偿作用，提高功率因数，改善电压质量，降低电能损耗，特制定本要求。3.2.1.1补偿装置A功能要求A-1智能网络控制：自动检测功率因素，根据用户设定目标功率因素智能决策。容量相同的电容器补偿装置按循环投切原则，容量不同的电容器补偿装置按适补原则。电容器补偿装置先投先退，先退先投；补偿工况恒定时，电容器补偿装置每隔一段时间循环投切，避免单只电容器补偿装置长时间投运。所有电容器补偿装置均能执行以上投切原则。4/8A-2智能通讯：模块上电自动检测通讯网络，并产生主机，执行智能网络里的投切原则；故障时自动退出网络，由其他补偿装置递补为主机；故障排除后自动加入网络，补位主机退出。同时还可用于计算机综合管理。A-3通信功能：设备之间采用RS485通讯连接，用于设备间数据交换以及和监控终端信息交换，构成智能通讯网络。A-4滤波功能（抗谐型）有效抑制高次谐波和涌流，对高次谐波形成低阻抗通路。对谐波有吸收泄放作用，能消除高次谐波对电容器的影响，保护电路及电容器过载，具有防止电容器过热，缓解绝缘介质的老化，提升自愈性能，提高使用寿命等作用。A-5同步投切功能：与补偿装置内部专用控制器配合，响应时间快，可实现动态跟踪，并准确在电压电流为零时投切，受谐波影响小。A-6测量功能：配电电压、电流、无功功率、功率因数测量、相位及电容器电流测量。A-7自保护功能：具有电容器过流、过压、欠压、过温、谐波保护功能，提高电容器使用寿命，确保系统安全运行。A-8人机接口：包括LED指示灯、LCD液晶显示以及键盘，用于指示电容器投切状态、设备状态、网络状态，各种电气参量显示以及用户数据设定。A-9故障自诊断功能：电容器补偿装置模块内部智能控制元件能对本体各项运行参数进行自诊断，一旦出现在线故障，整机快速响应，退出运行。5/8A-10事件记录功能：可对以下事件进行记录：1.投入和退出运行的时间2.累计运行时间、累计退出运行时间和检修时间3.无功容量变化数据4.故障类型及发生的时间5.投、切时的电流值及功率因数A-11高可靠性：采用分散控制模式，每组智能集成电力电容器补偿装置模块都有控制单元，使多组电容器的自动投切摆脱了全部依靠一个控制器的情况，杜绝因控制器故障导致整个系统瘫痪的情况。A-12节能降耗功能：有效提高功率因数，同时使成套低压无功补偿设备体积缩小50%左右，资源（铜材、银材、工程塑料）节省50%左右，电损（导线电损、接点线损，器材电损）降低50%左右。降低电能消耗，改善电能质量。B技术要求B-1采用先进的同步开关技术，实现电压...
