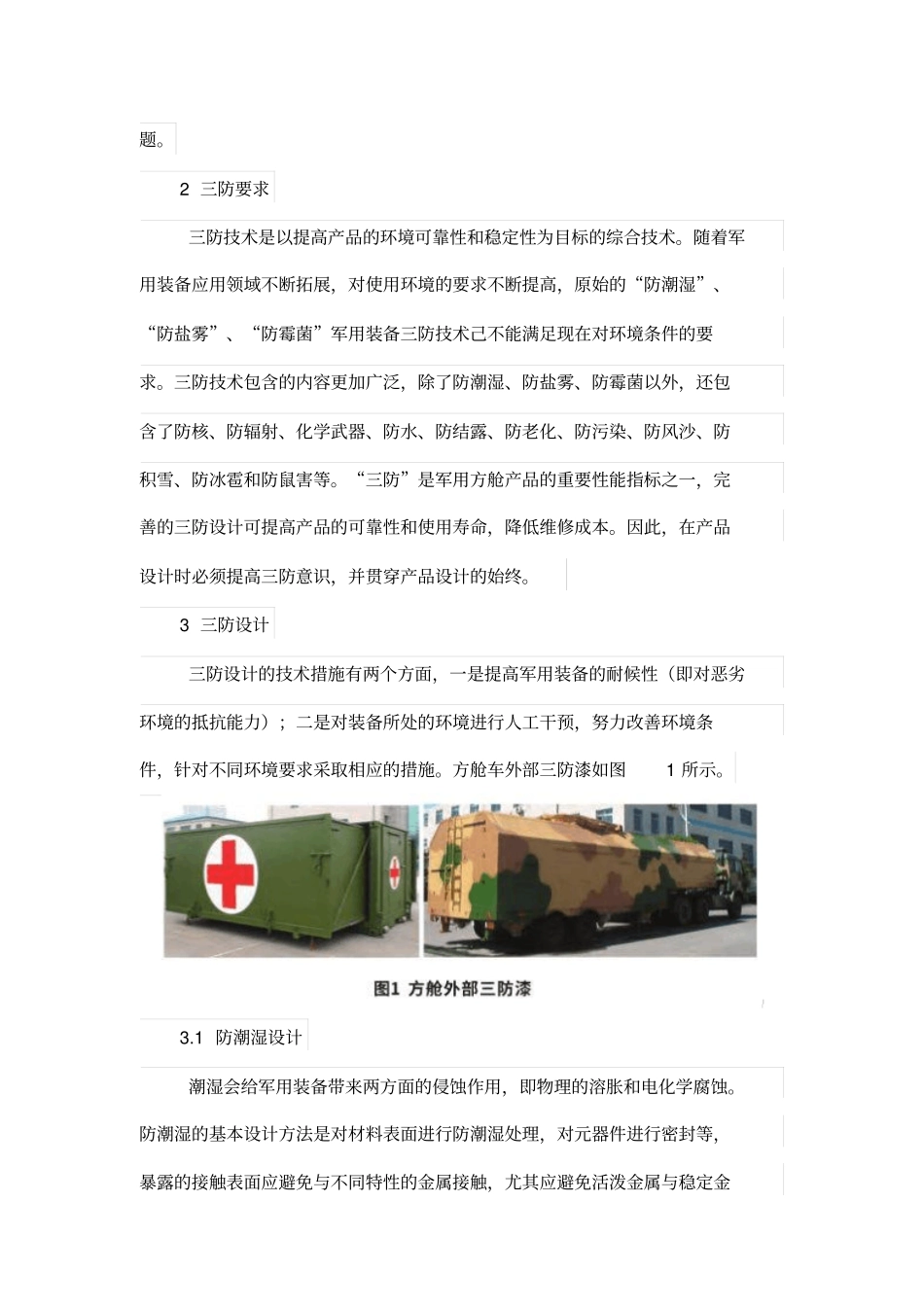

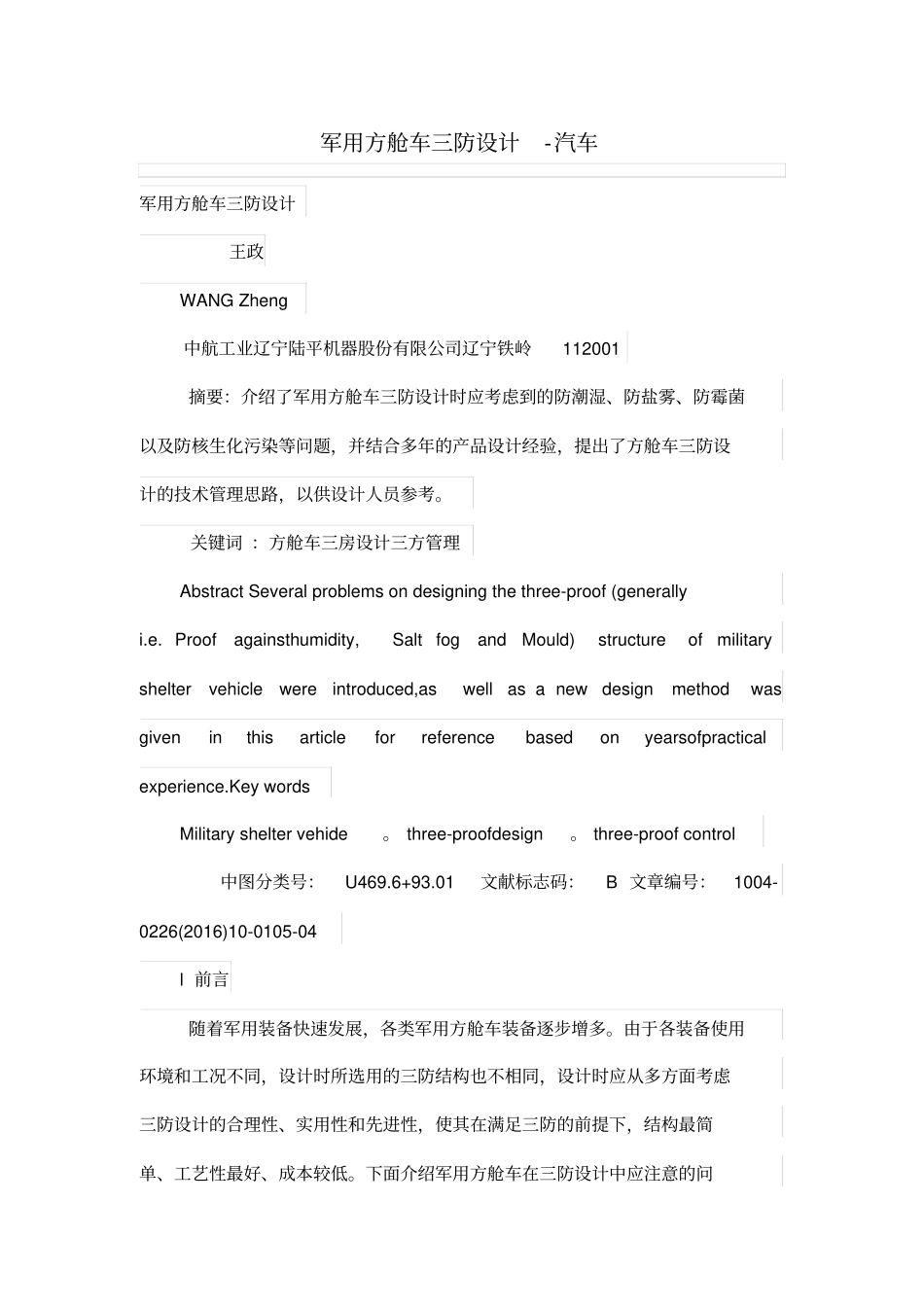

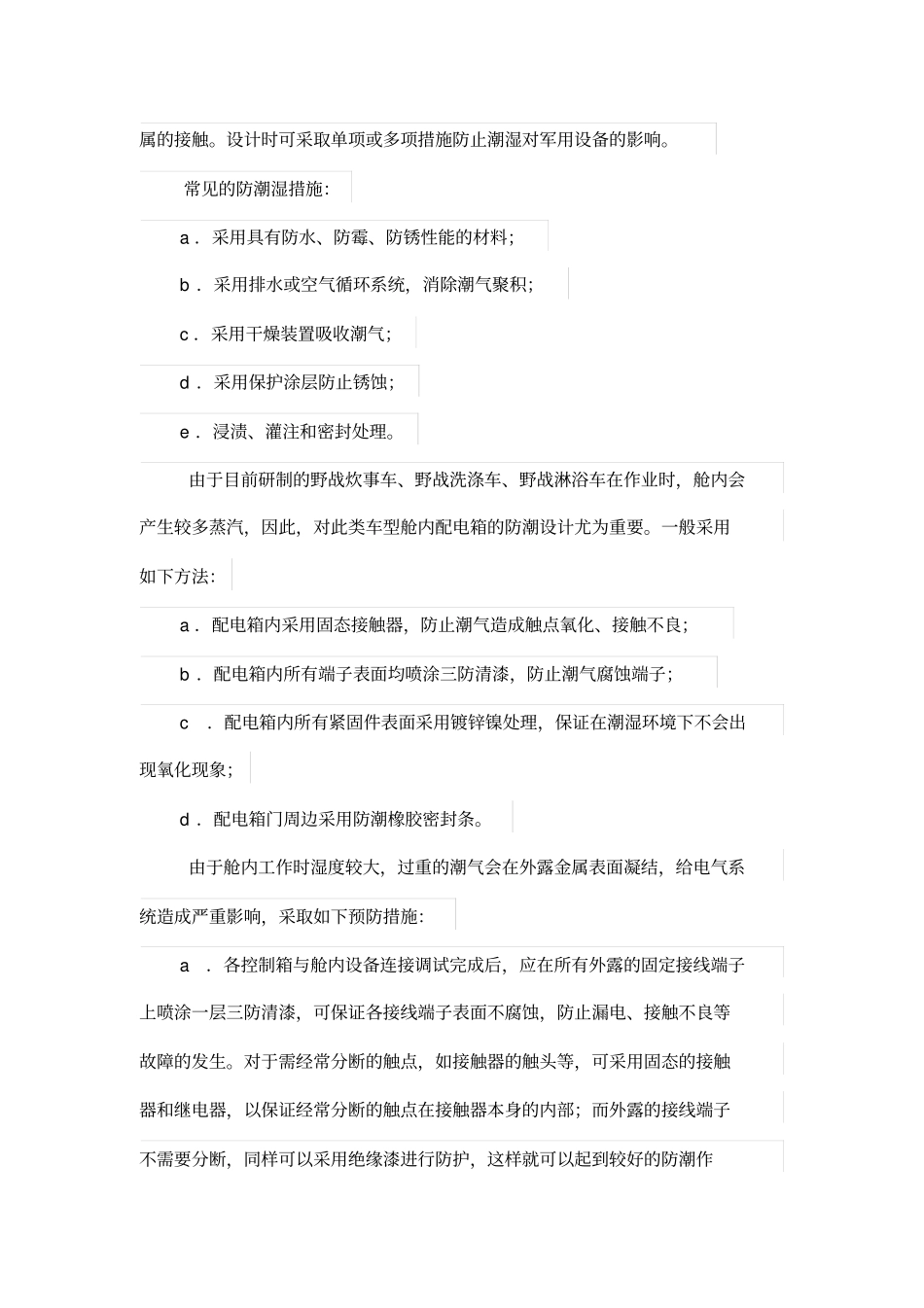

军用方舱车三防设计-汽车军用方舱车三防设计王政WANGZheng中航工业辽宁陆平机器股份有限公司辽宁铁岭112001摘要：介绍了军用方舱车三防设计时应考虑到的防潮湿、防盐雾、防霉菌以及防核生化污染等问题，并结合多年的产品设计经验，提出了方舱车三防设计的技术管理思路，以供设计人员参考。关键词：方舱车三房设计三方管理AbstractSeveralproblemsondesigningthethree-proof(generallyi.e.Proofagainsthumidity,SaltfogandMould)structureofmilitarysheltervehiclewereintroduced,aswellasanewdesignmethodwasgiveninthisarticleforreferencebasedonyearsofpracticalexperience.KeywordsMilitarysheltervehide。three-proofdesign。three-proofcontrol中图分类号：U469.6+93.01文献标志码：B文章编号：1004-0226(2016)10-0105-04l前言随着军用装备快速发展，各类军用方舱车装备逐步增多。由于各装备使用环境和工况不同，设计时所选用的三防结构也不相同，设计时应从多方面考虑三防设计的合理性、实用性和先进性，使其在满足三防的前提下，结构最简单、工艺性最好、成本较低。下面介绍军用方舱车在三防设计中应注意的问题。2三防要求三防技术是以提高产品的环境可靠性和稳定性为目标的综合技术。随着军用装备应用领域不断拓展，对使用环境的要求不断提高，原始的“防潮湿”、“防盐雾”、“防霉菌”军用装备三防技术己不能满足现在对环境条件的要求。三防技术包含的内容更加广泛，除了防潮湿、防盐雾、防霉菌以外，还包含了防核、防辐射、化学武器、防水、防结露、防老化、防污染、防风沙、防积雪、防冰雹和防鼠害等。“三防”是军用方舱产品的重要性能指标之一，完善的三防设计可提高产品的可靠性和使用寿命，降低维修成本。因此，在产品设计时必须提高三防意识，并贯穿产品设计的始终。3三防设计三防设计的技术措施有两个方面，一是提高军用装备的耐候性（即对恶劣环境的抵抗能力）；二是对装备所处的环境进行人工干预，努力改善环境条件，针对不同环境要求采取相应的措施。方舱车外部三防漆如图1所示。3.1防潮湿设计潮湿会给军用装备带来两方面的侵蚀作用，即物理的溶胀和电化学腐蚀。防潮湿的基本设计方法是对材料表面进行防潮湿处理，对元器件进行密封等，暴露的接触表面应避免与不同特性的金属接触，尤其应避免活泼金属与稳定金属的接触。设计时可采取单项或多项措施防止潮湿对军用设备的影响。常见的防潮湿措施：a．采用具有防水、防霉、防锈性能的材料；b．采用排水或空气循环系统，消除潮气聚积；c．采用干燥装置吸收潮气；d．采用保护涂层防止锈蚀；e．浸渍、灌注和密封处理。由于目前研制的野战炊事车、野战洗涤车、野战淋浴车在作业时，舱内会产生较多蒸汽，因此，对此类车型舱内配电箱的防潮设计尤为重要。一般采用如下方法：a．配电箱内采用固态接触器，防止潮气造成触点氧化、接触不良；b．配电箱内所有端子表面均喷涂三防清漆，防止潮气腐蚀端子；c．配电箱内所有紧固件表面采用镀锌镍处理，保证在潮湿环境下不会出现氧化现象；d．配电箱门周边采用防潮橡胶密封条。由于舱内工作时湿度较大，过重的潮气会在外露金属表面凝结，给电气系统造成严重影响，采取如下预防措施：a．各控制箱与舱内设备连接调试完成后，应在所有外露的固定接线端子上喷涂一层三防清漆，可保证各接线端子表面不腐蚀，防止漏电、接触不良等故障的发生。对于需经常分断的触点，如接触器的触头等，可采用固态的接触器和继电器，以保证经常分断的触点在接触器本身的内部；而外露的接线端子不需要分断，同样可以采用绝缘漆进行防护，这样就可以起到较好的防潮作用；b．灯具的镇流器及接线端子也应采用浸绝缘漆的办法进行防潮保护，以免损坏灯具；c．所有暗线出口在线束布设完成后均用单组份密封胶封堵，为防止潮气在端子上喷涂一层三防清漆，这样可以保证各接线端子表面不腐蚀，防止漏电、接触不良等故障的产生。3.2防盐雾设计盐雾主要是对海上使用的装备有影响，水中溶解的盐具有两个不同的侵蚀作用，一是能够对许多金属和无机材料产生腐蚀作用，二是提供活性电解质，使同种金属接触产生电偶腐蚀，...
