全自动界面张力仪使用说明书VIP免费

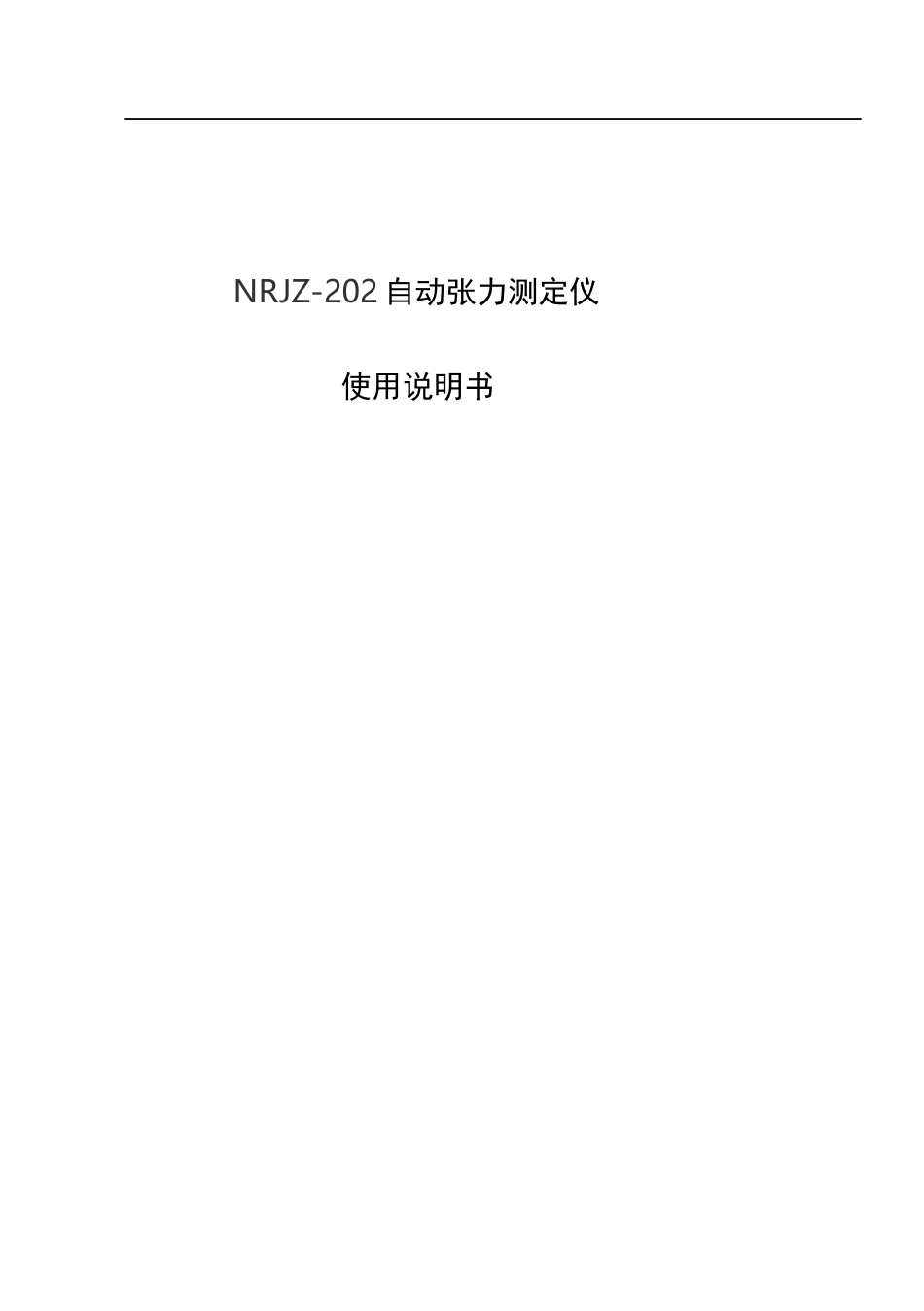

全自动界面张力仪使用说明书_第1页
1/17
全自动界面张力仪使用说明书_第2页
2/17

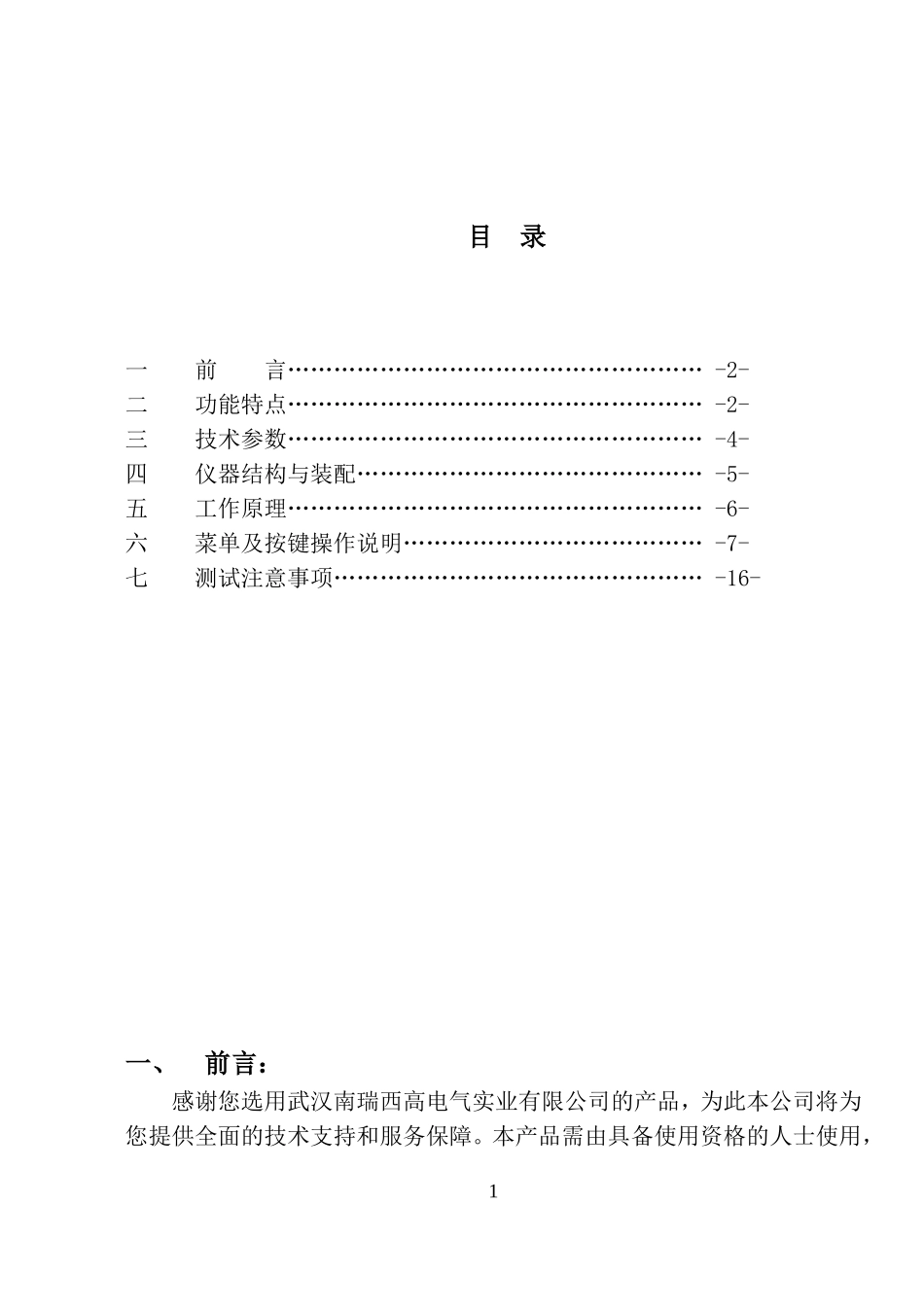

全自动界面张力仪使用说明书_第3页
3/17

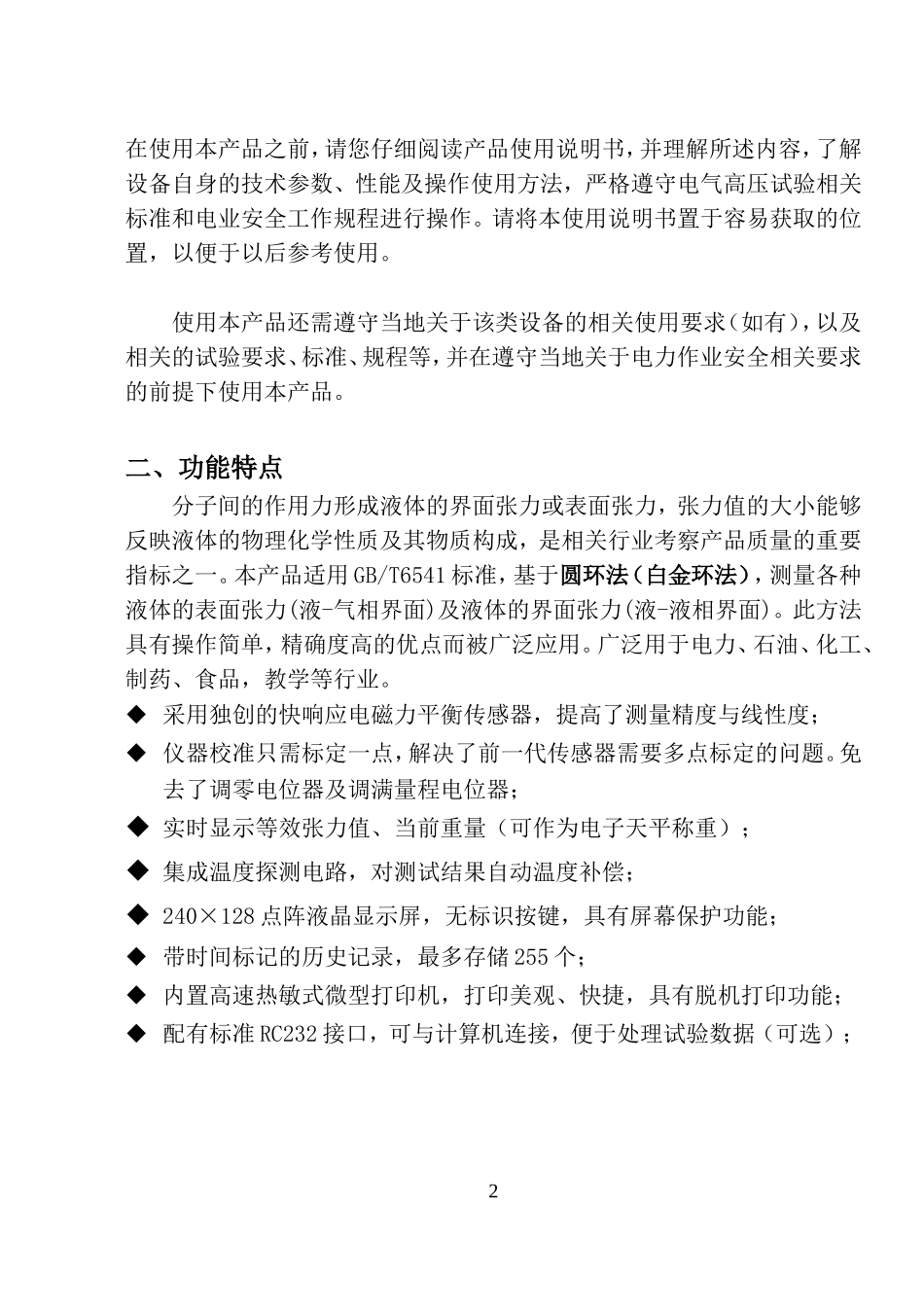

NRJZ-202自动张力测定仪使用说明书目录一前言………………………………………………-2-二功能特点………………………………………………-2-三技术参数………………………………………………-4-四仪器结构与装配………………………………………-5-五工作原理………………………………………………-6-六菜单及按键操作说明…………………………………-7-七测试注意事项…………………………………………-16-一、前言:感谢您选用武汉南瑞西高电气实业有限公司的产品,为此本公司将为您提供全面的技术支持和服务保障。本产品需由具备使用资格的人士使用,1在使用本产品之前,请您仔细阅读产品使用说明书,并理解所述内容,了解设备自身的技术参数、性能及操作使用方法,严格遵守电气高压试验相关标准和电业安全工作规程进行操作。请将本使用说明书置于容易获取的位置,以便于以后参考使用。使用本产品还需遵守当地关于该类设备的相关使用要求(如有),以及相关的试验要求、标准、规程等,并在遵守当地关于电力作业安全相关要求的前提下使用本产品。二、功能特点分子间的作用力形成液体的界面张力或表面张力,张力值的大小能够反映液体的物理化学性质及其物质构成,是相关行业考察产品质量的重要指标之一。本产品适用GB/T6541标准,基于圆环法(白金环法),测量各种液体的表面张力(液-气相界面)及液体的界面张力(液-液相界面)。此方法具有操作简单,精确度高的优点而被广泛应用。广泛用于电力、石油、化工、制药、食品,教学等行业。采用独创的快响应电磁力平衡传感器,提高了测量精度与线性度;仪器校准只需标定一点,解决了前一代传感器需要多点标定的问题。免去了调零电位器及调满量程电位器;实时显示等效张力值、当前重量(可作为电子天平称重);集成温度探测电路,对测试结果自动温度补偿;240×128点阵液晶显示屏,无标识按键,具有屏幕保护功能;带时间标记的历史记录,最多存储255个;内置高速热敏式微型打印机,打印美观、快捷,具有脱机打印功能;配有标准RC232接口,可与计算机连接,便于处理试验数据(可选);2三、技术参数测量范围:0-200mN/m准确度:0.1%读数±0.1mN/m分辨率:0.1mN/m灵敏度:0.1mN/m电源电压:AC220V±20%50HZ±10%最大功耗:320W适用环境温度:10~30℃(典型值25℃)适用环境湿度:≤85%RH外形尺寸:200×300×330(mm)重量:6kg4四、仪器结构与装配前视图后视图图4-1(1)液晶显示器(7)调节机脚(2)样品杯(8)RS232接口(3)环架杆(9)保险丝(4)铂金环(10)电源开关(5)测试台(11)电源输入口(6)无标示按键仪器应安放在平整稳固的台面上,调节三个调节机脚,观察测试台中间的玻璃泡,使其中的气泡处于中间位置。仪器周围不得有强磁场干扰,测试过程中避免风吹向铂金环,测试环境温度应保持恒定,不要将仪器放在湿度大、有腐蚀性气体的环境中工作。5五、工作原理铂金环从“液-气”界面或“液-液”界面向上拉出来时,在铂金环下面会形成一个圆形的液柱膜,随着圆环的继续上升液柱膜破裂,在这个过程中通过电磁力平衡传感器检测到出现的最大的受力值,通过以下公式计算即可转化为张力值。M=mg/2LL=铂金丝周长此方法测得的力的大小受到以下几个因素影响:1、铂丝环的平均半径及铂金丝的半径。2、“液-气”或“液-液”的密度差。3、液体的纯度,电解质杂质将严重减低张力值。4、环境的温度。由于在铂金环处形成的液柱不是圆筒形的,必须引入修正因子F,由Zuidema与waters给出的修正因子F的计算公式:修正后的最终结果为:式中:P0------下液体密度,单位:g/mLP1------上液体密度或气体密度,单位:g/mLRs------铂金丝的平均半径,单位:mmRh------铂金环的平均半径,单位:mm6六、菜单及按键操作说明仪器按键为无标识按键,在不同的显示界面下,按键具有不同的功能定义,由对应显示的菜单来决定,这样的设计减少了按键数量,按键功能定义明确,使人机界面更加友好。在以下按键操作说明中,加黑反显的数字或图形为当前调整修改的内容。一、开机画面:液晶屏幕显示画面如下:图6-1连接好仪器电源线,打开电源开关,即进入...
