河道综合治理工程施工组织设计VIP免费

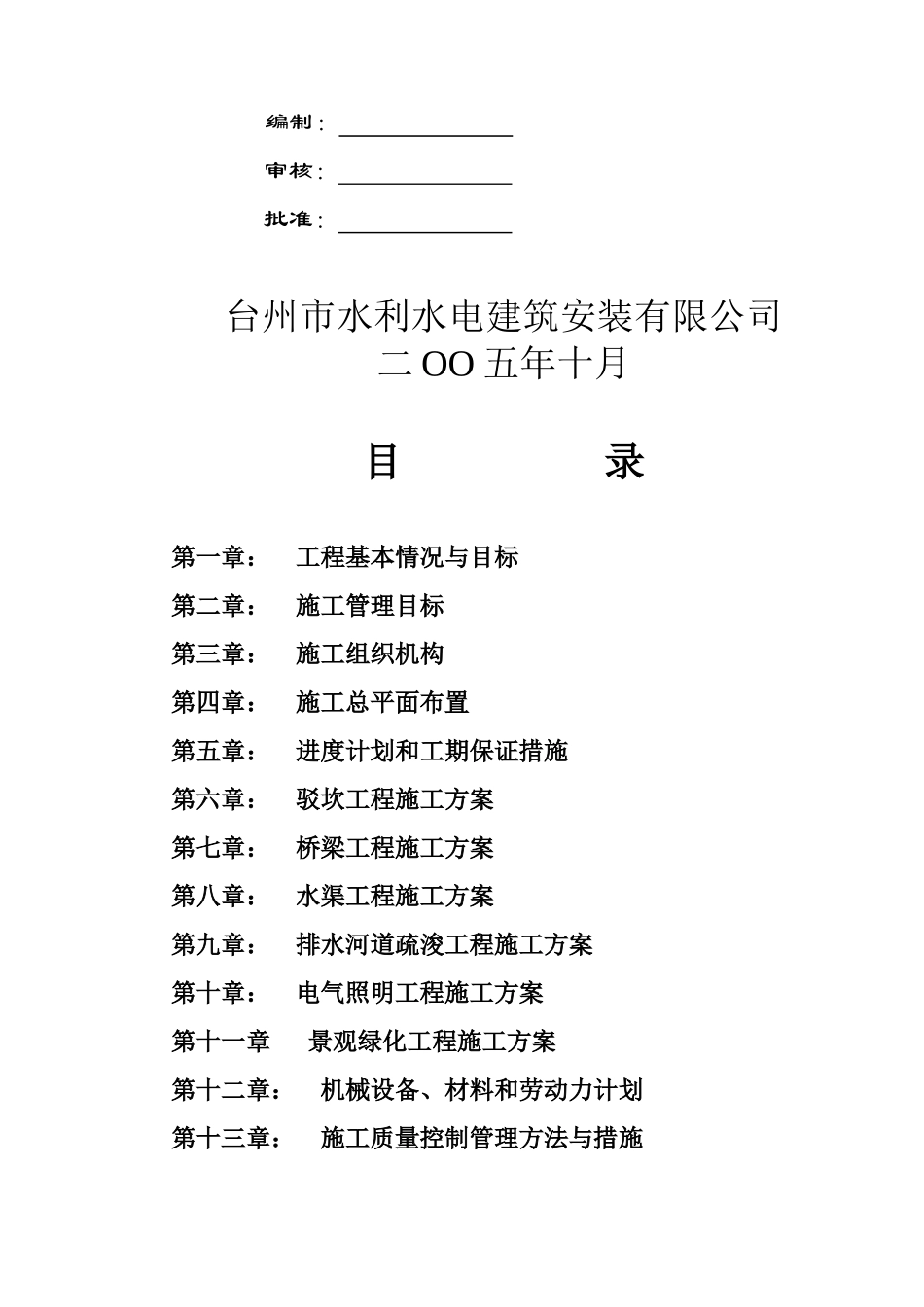

黄岩永丰河综合整治工程—前店段施工组织设计编制：审核：批准：台州市水利水电建筑安装有限公司二OO五年十月目录第一章：工程基本情况与目标第二章：施工管理目标第三章：施工组织机构第四章：施工总平面布置第五章：进度计划和工期保证措施第六章：驳坎工程施工方案第七章：桥梁工程施工方案第八章：水渠工程施工方案第九章：排水河道疏浚工程施工方案第十章：电气照明工程施工方案第十一章景观绿化工程施工方案第十二章：机械设备、材料和劳动力计划第十三章：施工质量控制管理方法与措施第十四章：施工安全管理措施第十五章：文明施工环境保护措施第一章工程基本情况与目标1.1工程概况本工程分为2个部分，第一部分包含桥梁工程、驳坎工程、水渠工程、排水河道疏浚工程、电气照明工程；第二部分为绿化景观工程部分。1.1.1.驳刊工程桩基采用预制方桩，地基处理采用石渣回填，基础采用C20素混凝土，墙身采用干砌块石C25混凝土压顶。驳坎分段砌筑，每段长10m，基础中间设置伸缩缝，不同挡墙结构交接处设置沉降缝。缝宽2cm，内填沥青木丝板。1.1.2桥梁工程采用薄壁式桥台，钻孔灌注桩基础，桥台之间设置三道支撑梁。台帽、墩柱、桩基、系梁采用C30混凝土。上部采用1-7.2m简支格构钢梁，由纵横梁形成格构框架，辅以加劲横梁、纵梁等形成主梁结构。主纵横梁采用HM300*300*10/15，梁高30cm。桥面采用4cm的塑木铺装；设置钢栏杆。采用不锈钢板简易伸缩缝。在桥台、桥墩处分部设置GYZD200*42板式橡胶支座。主梁打孔，设置螺栓限位。1.1.3水渠工程本工程共7道水渠，为1孔跨径1m、1.5m的盖板涵。基础用碎石处理，渠底为浆砌块石；渠壁为C15毛石混凝土C25混凝土压顶，两端设置干砌块石挡墙，盖板采用预制钢筋混凝土。涵身为C25混凝土，浆砌块石；管涵基础为C20混凝土，碎石垫层。涵洞全长范围内，每5m设置一道沉降缝，缝宽为2cm。沉降缝的防水措施：基础部分填塞沥青木板，并在流水面边缘填塞5cm的热沥青谨制麻絮或灌缝胶；基础以上，两侧面和顶面设置三油两毡，宽度为50cm，接缝外侧填塞沥青木板，内侧填塞5cm的热沥青谨制麻絮或灌缝胶；顶面三油两毡处理后外包粘土保护层。在涵洞与填土接触面均涂热沥青三道。1.1.4排水河道疏浚工程主要内容为清除河道内堆积物、淤泥及其它杂物；排水沟施工。景观绿化雨水排放采用自然排放+雨水管的形式。河道附近绿化带路面雨水直接排入河道。部分低洼路段雨水采用排水边沟或雨水口收集，然后就近排入河道。排水沟采用砖砌结构，盖板采用钢纤维雨水箅。雨水管采用二级钢筋混凝土管，承插口链接，O型橡胶圈密封。雨水口采用偏沟式单箅雨水口，钢纤维混凝土雨水箅，二级，雨水口尺寸为380*680，排出口为一字式浆砌块石结构。1.1.5景观绿化工程河岸景观带宽度为10-15m，设置4.5m的标准绿道。1.2编制依据1、依据“黄岩永丰河综合整治工程—前店段工程施工招标及合同文件”、“黄岩永丰河综合整治工程—前店段工程设计图册”。2、国家及行业技术规范、规程、标准；3、本企业的质量方针、质量目标；4、现场踏勘了解的情况及答疑纪要资料。第三章施工组管理目标2.1施工管理目标1、工期目标：确保本工程于2006年3月20日竣工。2、质量目标：严格执行“三检”制度，按照质量保证体系运作，坚决贯彻公司质量方针，确保本工程质量等级达到优良。3、安全目标：确保本工程不发生重大伤亡事故。4、文明施工、环境保护：创文明施工工地。2.2本工程的特点本工程的建设内容主要是景观绿化和驳刊、桥梁、河道疏浚工程。工程特点是：施工战线长、作业点多；工期易受拆迁、征地、环境和气候等因素影响；工程体量较大，单位时段施工强度高；施工中与疏浚标段交叉协调点多；排水河道疏浚工程施工易受水位控制，必须在受其影响前完成。第三章施工组织机构3.1机构设置原则根据黄岩永丰河综合整治工程—前店段工程施工战线长、作业点多；工期易受拆迁、征地、环境和气候等因素影响；工程体量较大，单位时段施工强度高；项目经理工程管理科质量检验科综合管理科公司总经理总工程师项目副经理围堰施工一队围堰施工二队堤防施工二队武杨河闸施工队堤防施工一队施工中与疏浚标段交叉协调...
