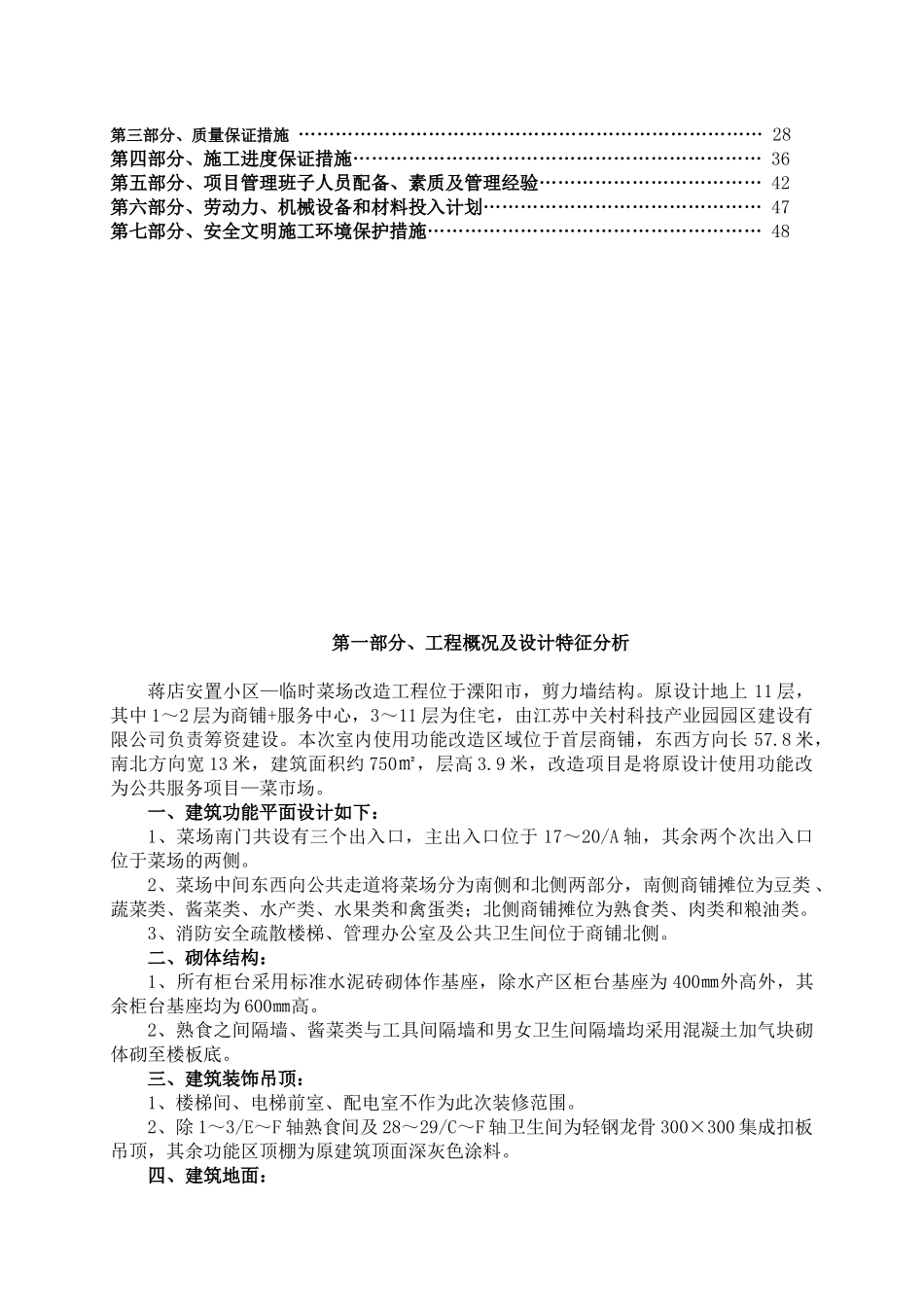

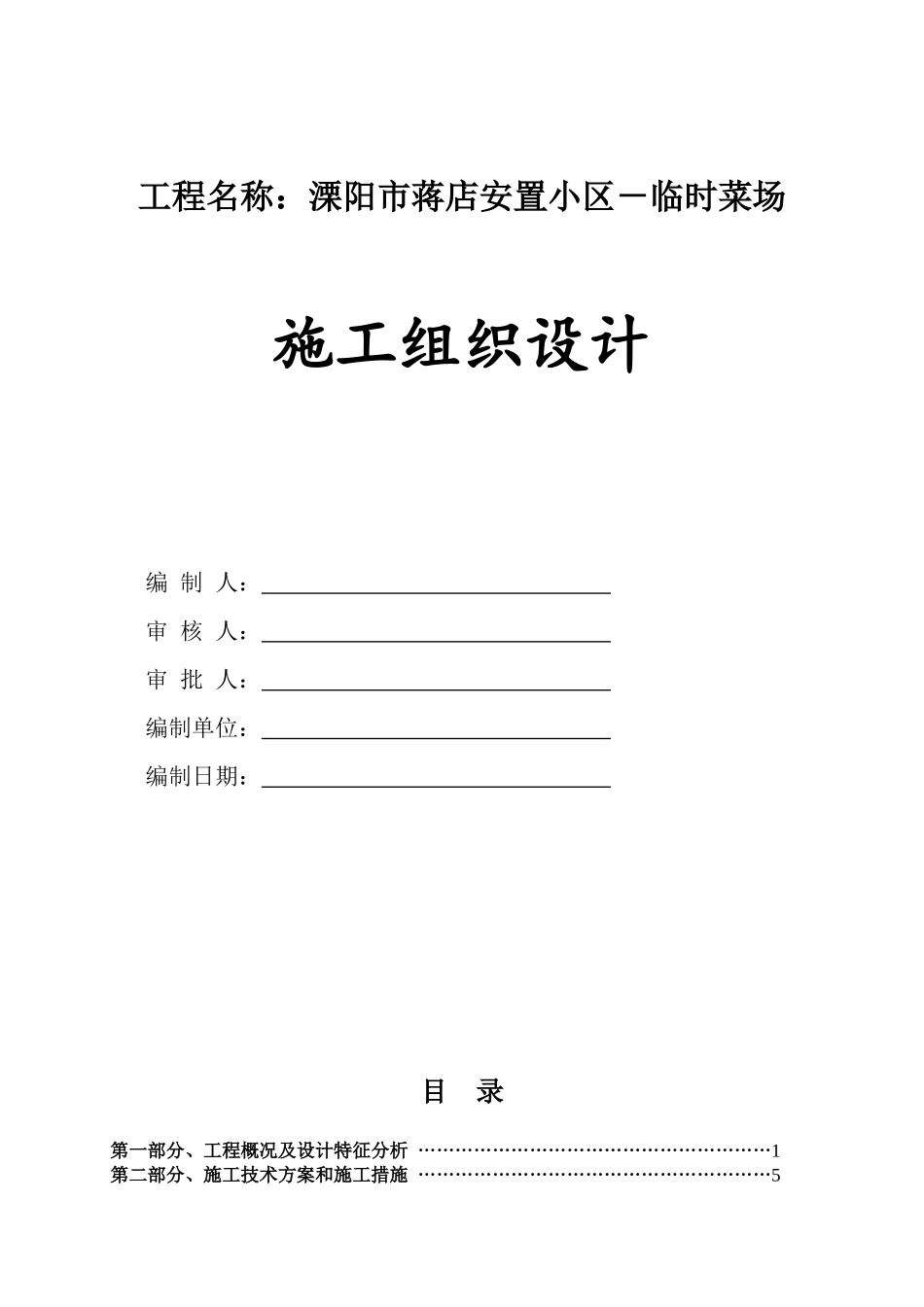

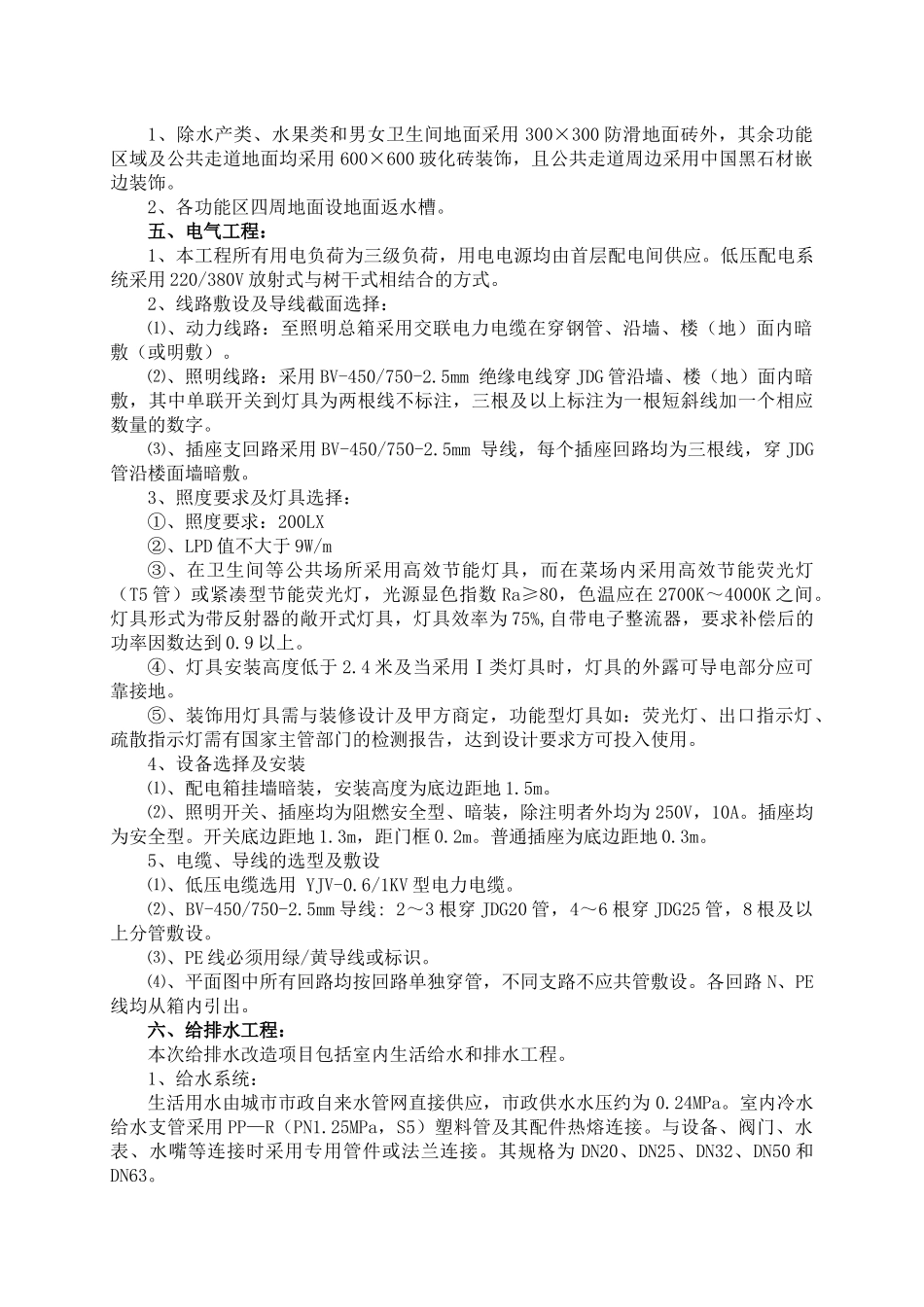

工程名称：溧阳市蒋店安置小区－临时菜场施工组织设计编制人：审核人：审批人：编制单位：编制日期：目录第一部分、工程概况及设计特征分析…………………………………………………1第二部分、施工技术方案和施工措施…………………………………………………5第三部分、质量保证措施…………………………………………………………………28第四部分、施工进度保证措施…………………………………………………………36第五部分、项目管理班子人员配备、素质及管理经验………………………………42第六部分、劳动力、机械设备和材料投入计划………………………………………47第七部分、安全文明施工环境保护措施………………………………………………48第一部分、工程概况及设计特征分析蒋店安置小区—临时菜场改造工程位于溧阳市，剪力墙结构。原设计地上11层，其中1～2层为商铺+服务中心，3～11层为住宅，由江苏中关村科技产业园园区建设有限公司负责筹资建设。本次室内使用功能改造区域位于首层商铺，东西方向长57.8米，南北方向宽13米，建筑面积约750㎡，层高3.9米，改造项目是将原设计使用功能改为公共服务项目—菜市场。一、建筑功能平面设计如下：1、菜场南门共设有三个出入口，主出入口位于17～20/A轴，其余两个次出入口位于菜场的两侧。2、菜场中间东西向公共走道将菜场分为南侧和北侧两部分，南侧商铺摊位为豆类、蔬菜类、酱菜类、水产类、水果类和禽蛋类；北侧商铺摊位为熟食类、肉类和粮油类。3、消防安全疏散楼梯、管理办公室及公共卫生间位于商铺北侧。二、砌体结构：1、所有柜台采用标准水泥砖砌体作基座，除水产区柜台基座为400㎜外高外，其余柜台基座均为600㎜高。2、熟食之间隔墙、酱菜类与工具间隔墙和男女卫生间隔墙均采用混凝土加气块砌体砌至楼板底。三、建筑装饰吊顶：1、楼梯间、电梯前室、配电室不作为此次装修范围。2、除1～3/E～F轴熟食间及28～29/C～F轴卫生间为轻钢龙骨300×300集成扣板吊顶，其余功能区顶棚为原建筑顶面深灰色涂料。四、建筑地面：1、除水产类、水果类和男女卫生间地面采用300×300防滑地面砖外，其余功能区域及公共走道地面均采用600×600玻化砖装饰，且公共走道周边采用中国黑石材嵌边装饰。2、各功能区四周地面设地面返水槽。五、电气工程：1、本工程所有用电负荷为三级负荷，用电电源均由首层配电间供应。低压配电系统采用220/380V放射式与树干式相结合的方式。2、线路敷设及导线截面选择：⑴、动力线路：至照明总箱采用交联电力电缆在穿钢管、沿墙、楼（地）面内暗敷（或明敷）。⑵、照明线路：采用BV-450/750-2.5mm绝缘电线穿JDG管沿墙、楼（地）面内暗敷，其中单联开关到灯具为两根线不标注，三根及以上标注为一根短斜线加一个相应数量的数字。⑶、插座支回路采用BV-450/750-2.5mm导线，每个插座回路均为三根线，穿JDG管沿楼面墙暗敷。3、照度要求及灯具选择：①、照度要求：200LX②、LPD值不大于9W/m③、在卫生间等公共场所采用高效节能灯具，而在菜场内采用高效节能荧光灯（T5管）或紧凑型节能荧光灯，光源显色指数Ra≥80，色温应在2700K～4000K之间。灯具形式为带反射器的敞开式灯具，灯具效率为75%,自带电子整流器，要求补偿后的功率因数达到0.9以上。④、灯具安装高度低于2.4米及当采用Ⅰ类灯具时，灯具的外露可导电部分应可靠接地。⑤、装饰用灯具需与装修设计及甲方商定，功能型灯具如：荧光灯、出口指示灯、疏散指示灯需有国家主管部门的检测报告，达到设计要求方可投入使用。4、设备选择及安装⑴、配电箱挂墙暗装，安装高度为底边距地1.5m。⑵、照明开关、插座均为阻燃安全型、暗装，除注明者外均为250V，10A。插座均为安全型。开关底边距地1.3m，距门框0.2m。普通插座为底边距地0.3m。5、电缆、导线的选型及敷设⑴、低压电缆选用YJV-0.6/1KV型电力电缆。⑵、BV-450/750-2.5mm导线:2～3根穿JDG20管，4～6根穿JDG25管，8根及以上分管敷设。⑶、PE线必须用绿/黄导线或标识。⑷、平面图中所有回路均按回路单独穿管，不同支路不应共管敷设。各回路N、PE线均从箱内引出。六、给排水工程：本次给排水改造项目包括室内生活给水...
