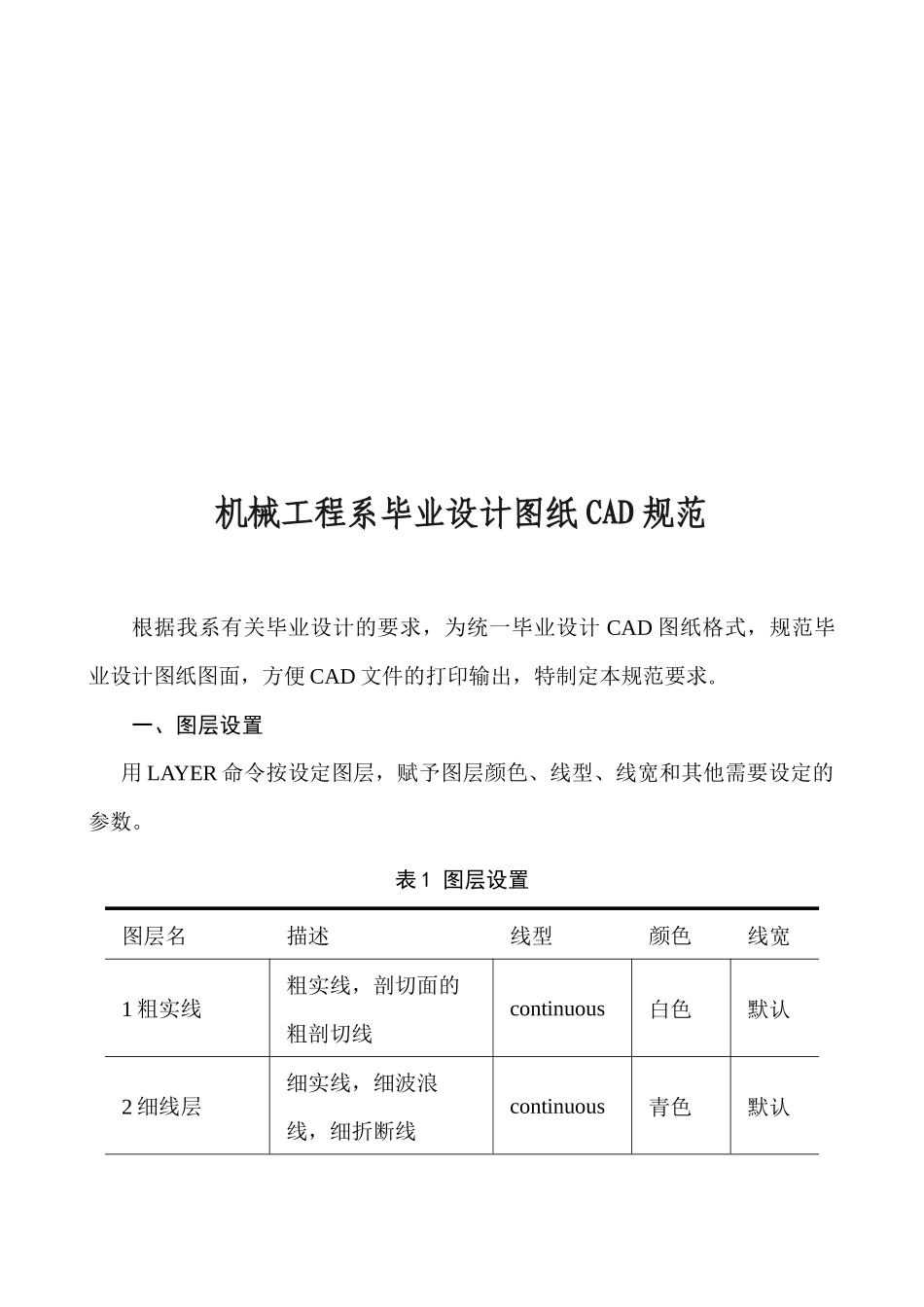

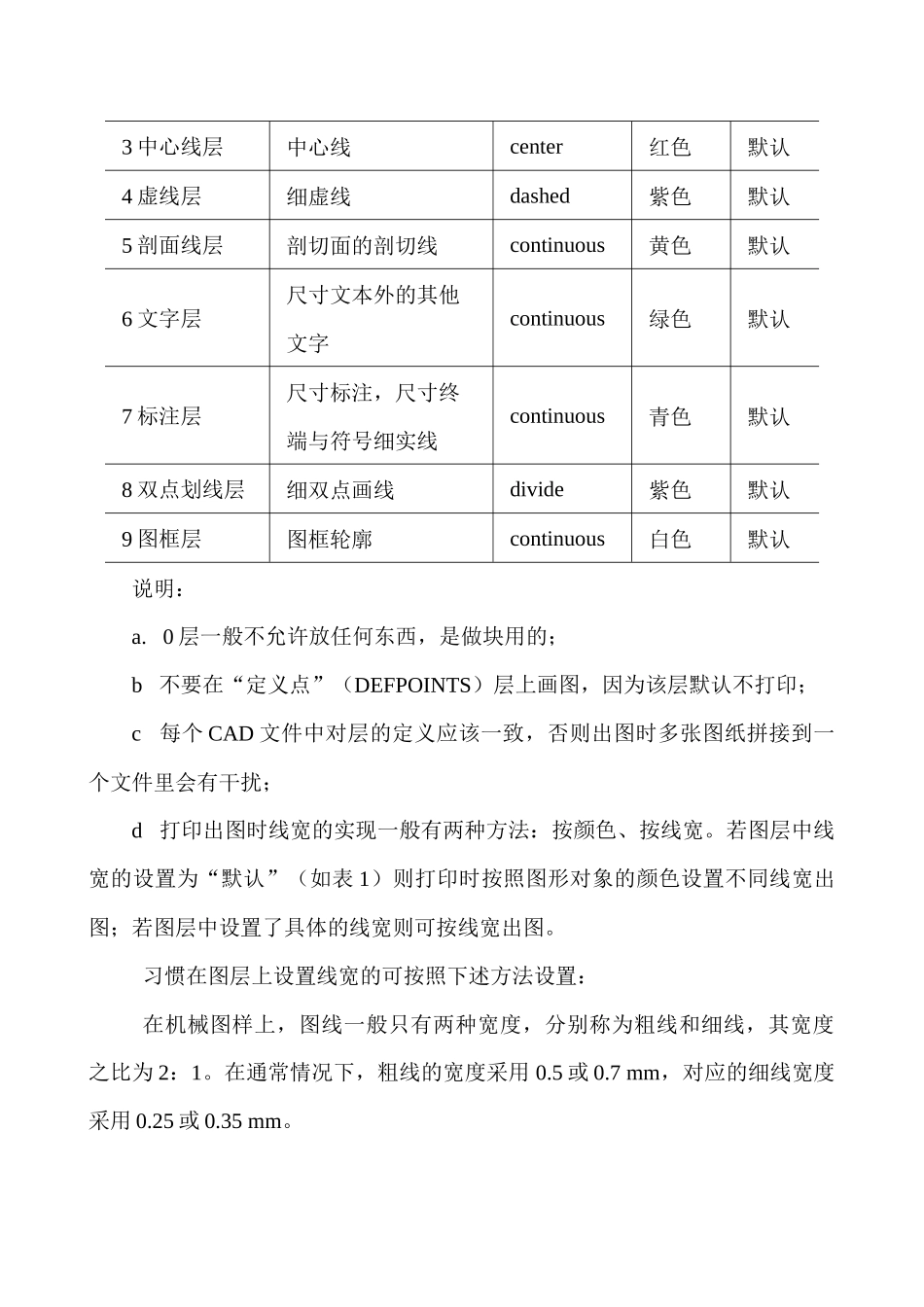

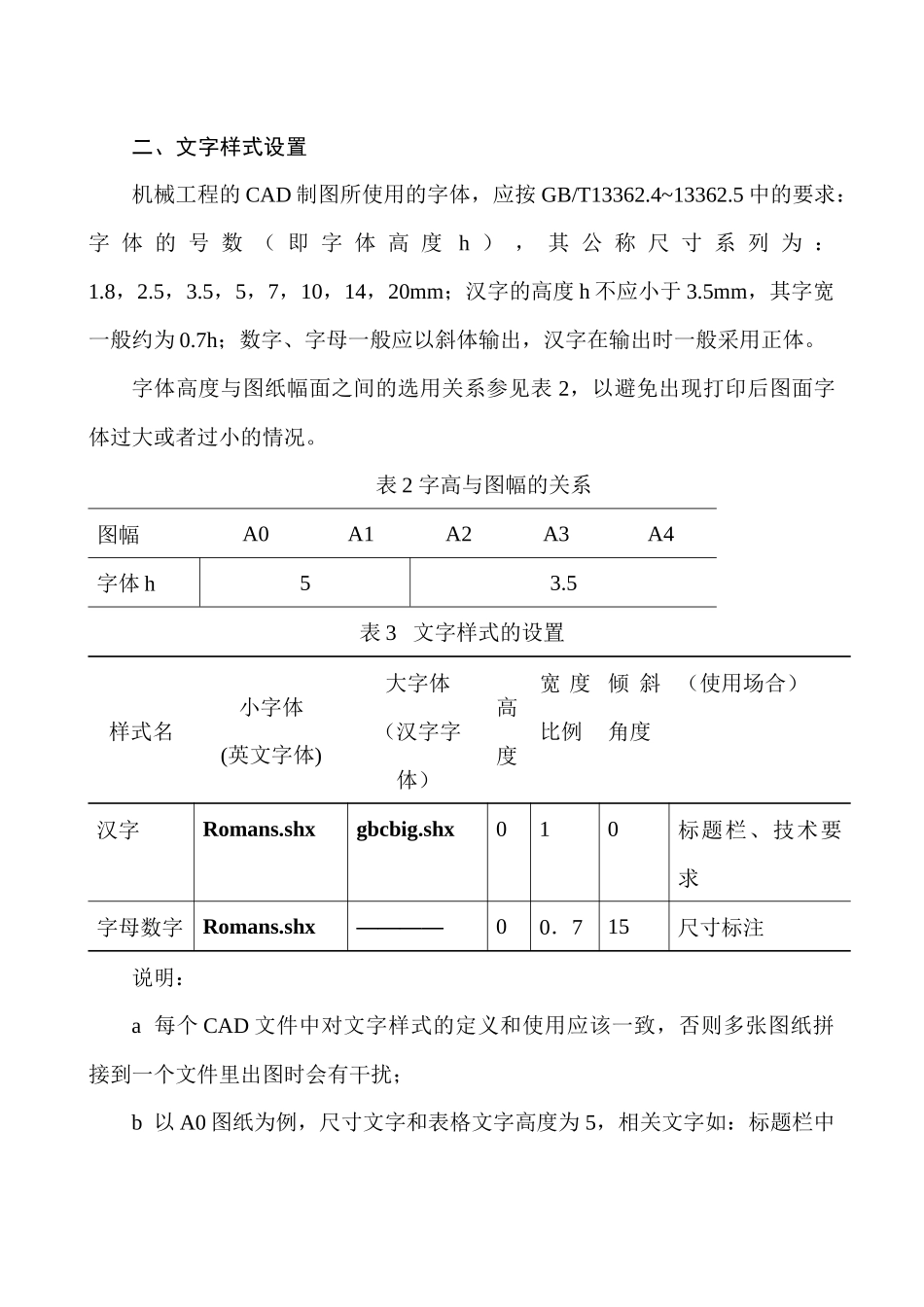

机械工程系毕业设计图纸CAD规范根据我系有关毕业设计的要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件的打印输出，特制定本规范要求。一、图层设置用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。表1图层设置图层名描述线型颜色线宽1粗实线粗实线，剖切面的粗剖切线continuous白色默认2细线层细实线，细波浪线，细折断线continuous青色默认3中心线层中心线center红色默认4虚线层细虚线dashed紫色默认5剖面线层剖切面的剖切线continuous黄色默认6文字层尺寸文本外的其他文字continuous绿色默认7标注层尺寸标注，尺寸终端与符号细实线continuous青色默认8双点划线层细双点画线divide紫色默认9图框层图框轮廓continuous白色默认说明：a.0层一般不允许放任何东西，是做块用的；b不要在“定义点”（DEFPOINTS）层上画图，因为该层默认不打印；c每个CAD文件中对层的定义应该一致，否则出图时多张图纸拼接到一个文件里会有干扰；d打印出图时线宽的实现一般有两种方法：按颜色、按线宽。若图层中线宽的设置为“默认”（如表1）则打印时按照图形对象的颜色设置不同线宽出图；若图层中设置了具体的线宽则可按线宽出图。习惯在图层上设置线宽的可按照下述方法设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7mm，对应的细线宽度采用0.25或0.35mm。二、文字样式设置机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求：字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。字体高度与图纸幅面之间的选用关系参见表2，以避免出现打印后图面字体过大或者过小的情况。表2字高与图幅的关系图幅A0A1A2A3A4字体h53.5表3文字样式的设置样式名小字体(英文字体)大字体（汉字字体）高度宽度比例倾斜角度（使用场合）汉字Romans.shxgbcbig.shx010标题栏、技术要求字母数字Romans.shx————00．715尺寸标注说明：a每个CAD文件中对文字样式的定义和使用应该一致，否则多张图纸拼接到一个文件里出图时会有干扰；b以A0图纸为例，尺寸文字和表格文字高度为5，相关文字如：标题栏中图名高度为10，“技术要求”和标题栏中单位名称高度为7；c文字样式中的字体文件应选用矢量字体（见表3），避免使用“仿宋_GB2312”这样的填充字体。三、标注样式设置建立一个名为“机械1”的标注样式，具体设置如表4。表4标注样式的设置项目（直线和箭头）值项目（文字）值项目（主单位）值基线间距10文字样式字母数字小数分隔符句点超出尺寸线2文字高度3.5精度0.0起点偏移量0文字对齐与尺寸线对齐箭头大小2.5说明：a以“机械1”为基础样式建立“角度”子样式，设置内容为：“文字对齐”—“水平”，以保证标注角度时，角度数字是水平的；b“机械1”标注样式适用于A2、A3、A4图幅，参照表4另建立“机械2”标注样式（适用于A0、A1图幅），将其中“箭头大小”改为3.5，“文字高度”改为5即可；c标注样式中的“使用全局比例”，默认为1，适合于标注图纸比例为1：1的情况，若图纸比例不为1：1，设置方法参考后面的说明。四、图框的绘制和CAD作图顺序1图纸幅面和格式图纸幅面指的是图纸宽度与长度组成的图面。绘图时应优先采用表5所规定的基本幅面。必要时也允许加长幅面。表5图纸幅面及图框格式尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。参考标题栏和明细表表头如下：图1标题栏图2明细表2CAD作图顺序和图纸比例CAD作图顺序一般为：准备绘图环境、绘制投影视图、套入图框、标注尺寸、注写文字、填充剖面线、检查，出图。机械图纸常用比例见表6.表6常用比例原值比例1:1缩小比例（1:1.5）1:2（1:2.5）（1:3）（1:4）1:51:101:2×10n（1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n（1:6×10n）放大比例2:1（2....
