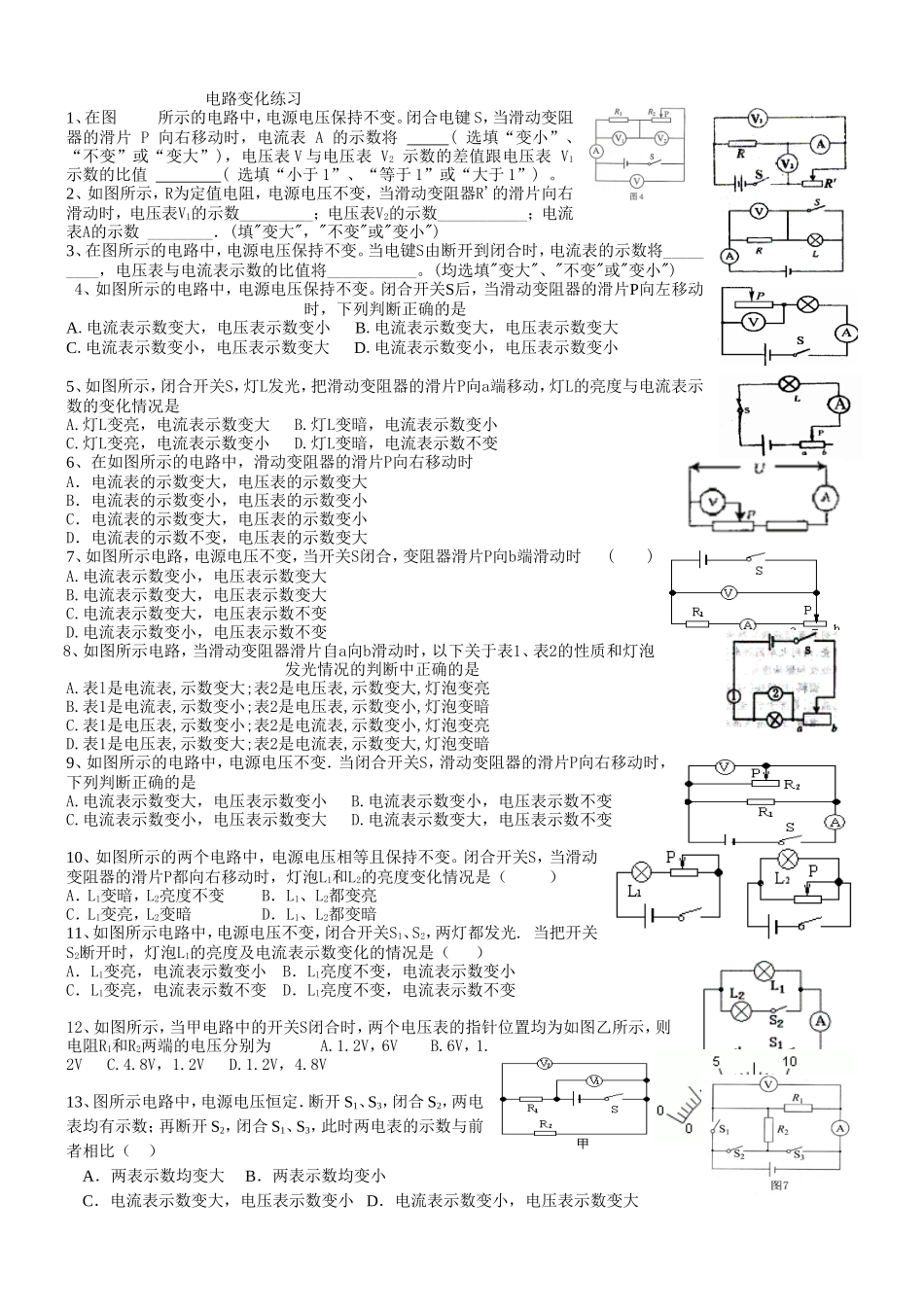

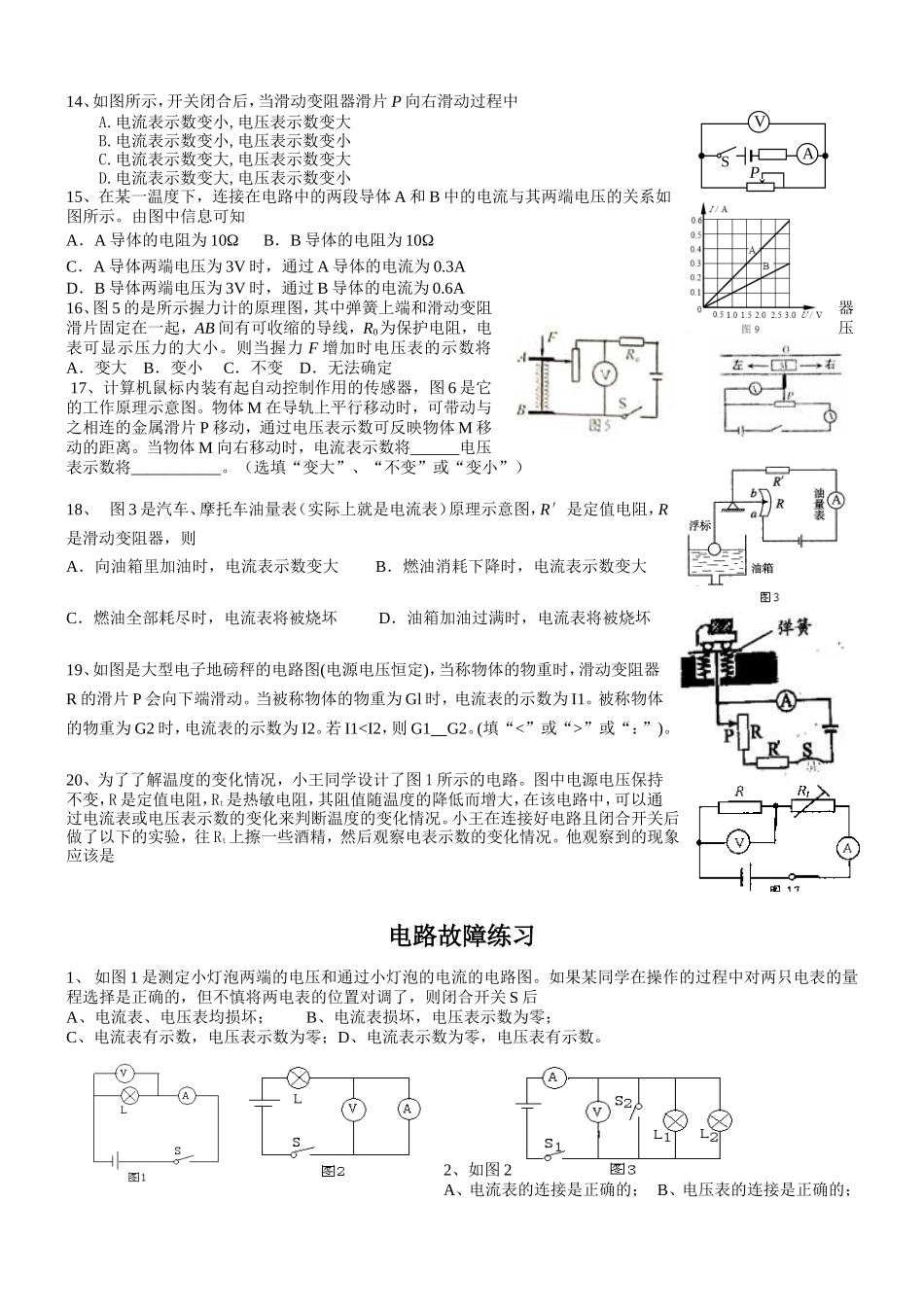

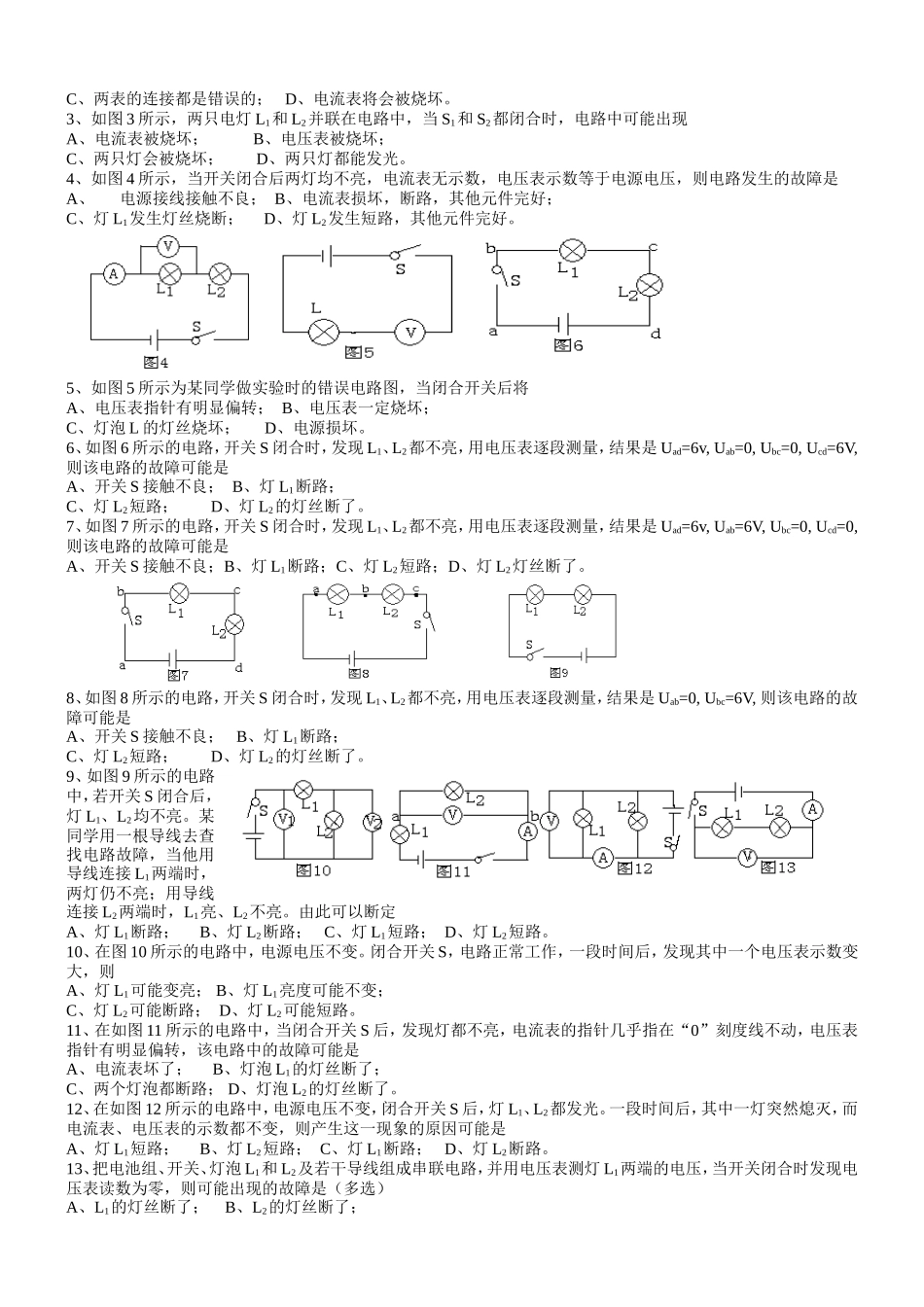

电路变化练习1、在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将(选填“变小”、“不变”或“变大”)，电压表V与电压表V2示数的差值跟电压表V1示数的比值(选填“小于1”、“等于1”或“大于1”)。2、如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数_________；电压表V2的示数___________；电流表A的示数________．(填"变大"，"不变"或"变小")3、在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值将___________。(均选填"变大"、"不变"或"变小")4、如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是A.电流表示数变大，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变大D.电流表示数变小，电压表示数变小5、如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向a端移动，灯L的亮度与电流表示数的变化情况是A.灯L变亮，电流表示数变大B.灯L变暗，电流表示数变小C.灯L变亮，电流表示数变小D.灯L变暗，电流表示数不变6、在如图所示的电路中，滑动变阻器的滑片P向右移动时A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变大，电压表的示数变小D．电流表的示数不变，电压表的示数变大7、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时()A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变8、如图所示电路，当滑动变阻器滑片自a向b滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是A.表l是电流表,示数变大;表2是电压表,示数变大,灯泡变亮B.表1是电流表,示数变小;表2是电压表,示数变小,灯泡变暗C.表1是电压表,示数变小;表2是电流表,示数变小,灯泡变亮D.表1是电压表,示数变大;表2是电流表,示数变大,灯泡变暗9、如图所示的电路中，电源电压不变．当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数不变10、如图所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗11、如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光.当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1变亮，电流表示数变小B．L1亮度不变，电流表示数变小C．L1变亮，电流表示数不变D．L1亮度不变，电流表示数不变12、如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为A.1.2V，6VB.6V，1.2VC.4.8V，1.2VD.1.2V，4.8V13、图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大PVAS14、如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变小15、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A16、图5的是所示握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将A．变大B．变小C．不变D．无法确定17、计算机鼠标内装有起自动控制作用的传感...
