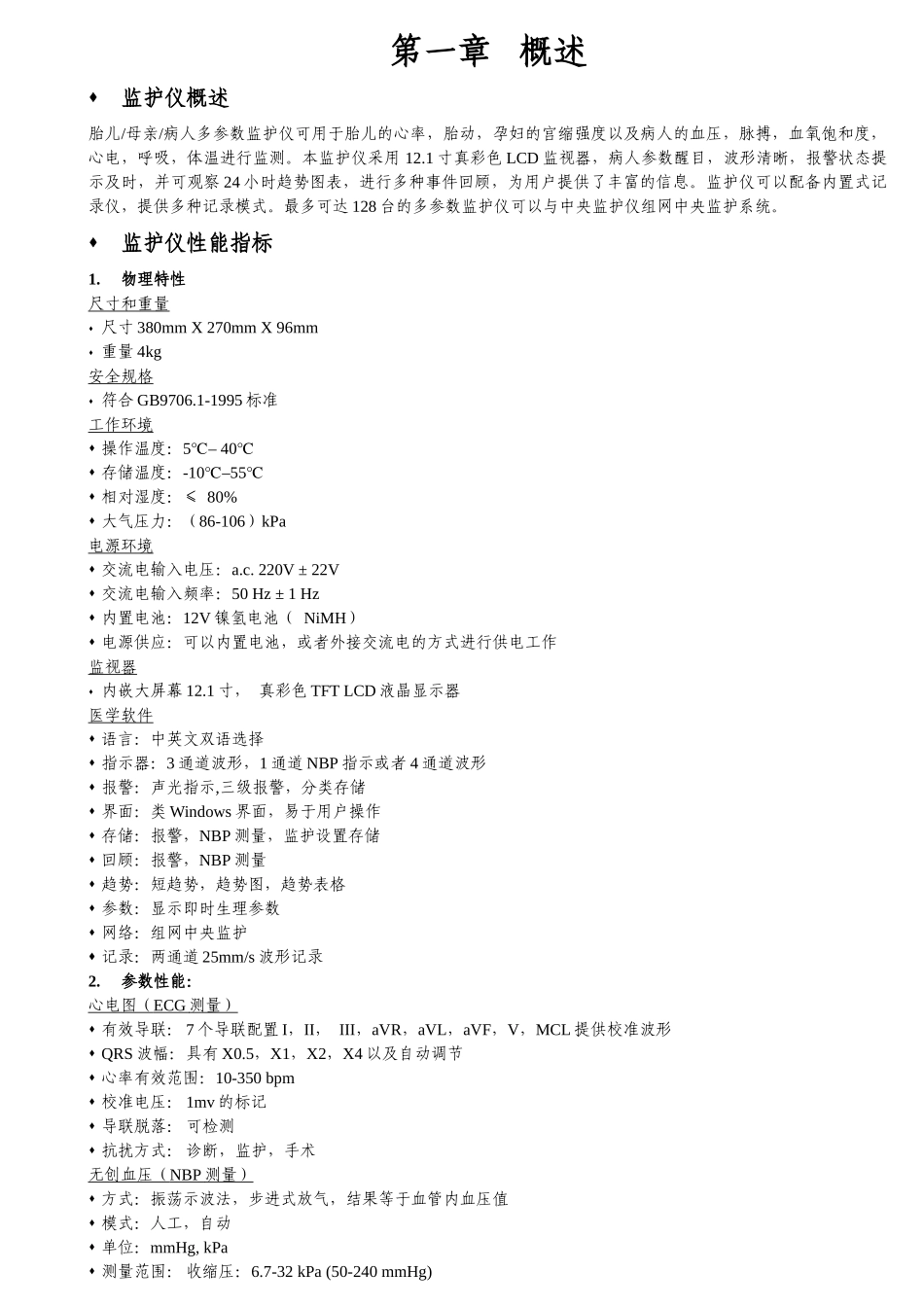

第一章概述监护仪概述胎儿/母亲/病人多参数监护仪可用于胎儿的心率，胎动，孕妇的宫缩强度以及病人的血压，脉搏，血氧饱和度，心电，呼吸，体温进行监测。本监护仪采用12.1寸真彩色LCD监视器，病人参数醒目，波形清晰，报警状态提示及时，并可观察24小时趋势图表，进行多种事件回顾，为用户提供了丰富的信息。监护仪可以配备内置式记录仪，提供多种记录模式。最多可达128台的多参数监护仪可以与中央监护仪组网中央监护系统。监护仪性能指标1.物理特性尺寸和重量尺寸380mmX270mmX96mm重量4kg安全规格符合GB9706.1-1995标准工作环境操作温度：5–40℃℃存储温度：-10–55℃℃相对湿度：≤80%大气压力：（86-106）kPa电源环境交流电输入电压：a.c.220V±22V交流电输入频率：50Hz±1Hz内置电池：12V镍氢电池（NiMH）电源供应：可以内置电池，或者外接交流电的方式进行供电工作监视器内嵌大屏幕12.1寸，真彩色TFTLCD液晶显示器医学软件语言：中英文双语选择指示器：3通道波形，1通道NBP指示或者4通道波形报警：声光指示,三级报警，分类存储界面：类Windows界面，易于用户操作存储：报警，NBP测量，监护设置存储回顾：报警，NBP测量趋势：短趋势，趋势图，趋势表格参数：显示即时生理参数网络：组网中央监护记录：两通道25mm/s波形记录2.参数性能：心电图（ECG测量）有效导联：7个导联配置I，II，III，aVR，aVL，aVF，V，MCL提供校准波形QRS波幅：具有X0.5，X1，X2，X4以及自动调节心率有效范围：10-350bpm校准电压：1mv的标记导联脱落：可检测抗扰方式：诊断，监护，手术无创血压（NBP测量）方式：振荡示波法，步进式放气，结果等于血管内血压值模式：人工，自动单位：mmHg,kPa测量范围：收缩压：6.7-32kPa(50-240mmHg)舒张压：2.0-24kPa(15-180mmHg)平均压：3.3-26.7kPa(25-200mmHg)显示误差：±15%过压保护：280mmHg血氧饱和度（SpO2测量）及脉率（PR测量）范围：63%-99%测量精度：±6%脉率范围：30-250准确度：±4次/分波形：在屏幕上的波形的容积描述波（PLETH）,棒图以及脉搏强度图脉搏检测：监护仪在15秒钟内检测到脉搏，否则进入无信号状态体温单位：℃摄氏度，℉华氏度准确度：±1℃监护范围：25-43.5℃℃呼吸方式：阻抗法有效导联：ECG心电测量的II导联范围：(0-100)次/分准确度：±2次/分胎儿监护脉冲波,超声强度约3mw/cm2胎心率范围：(50-210)bpm胎心率测量准确度：±2bpm宫缩压范围：(0-100)单位分辨率：2.5,5,10分钟可调胎心音量：1-8级可调监护仪的外形监护仪整机图1-1多参数监护仪注意：胎儿/母亲监护仪是多参数监护仪的功能扩展，并非基本配置，本说明书中如无特别强调，均指多参数监护仪。监护仪前面板监护仪的电源开关位于监护仪的下部左侧,开关上边有一个LED显示灯用来显示目前机器的工作状态，如指示开机，充电等状态指示。监护仪的顶部中央是一个提手，能够方便地将监护仪进行移动。监护仪前面板上部的指示灯指示监护病人的报警情况。当正在监护的病人的生理参数发生异常时，系统会产生声光报警，通过不同颜色的指示灯来指示报警的严重程度。监护仪前面板下侧还有6个按键开关以及1个旋转飞梭，关于它们的功能以及使用方法在本说明书后面有详细说明。监护仪右侧面板如图1-2所示，监护仪右侧面上有下列接口：①五导联心电接口；②SpO2血氧探头接口；③NBP无创血压接口；④体温1通道接口；⑤胎心监护接口（选配）；图1-2多参数监护仪右侧面监护仪后面板监护仪后面板上有下列接口：220V①电源接口；②等电位接地接口；③网络接口；④第二显示器接口；⑤打印机接口（选配）；监护仪左侧面板监护仪左侧面上可以选配热敏记录仪装置。第二章监护仪的安装注意：为保证监护仪正常工作，使用前请先阅读本章及第十章病人安全，并按要求进行安装。2.1开箱并检查仔细地从包装箱中取出监护仪和附件，保存好包装材料以备以后运输或保存之用。请按装箱清单清点附件。检查是否有任何机械性损坏。检查全部外露导线，插入部分和附件。如有问题请立即与本公司销...
