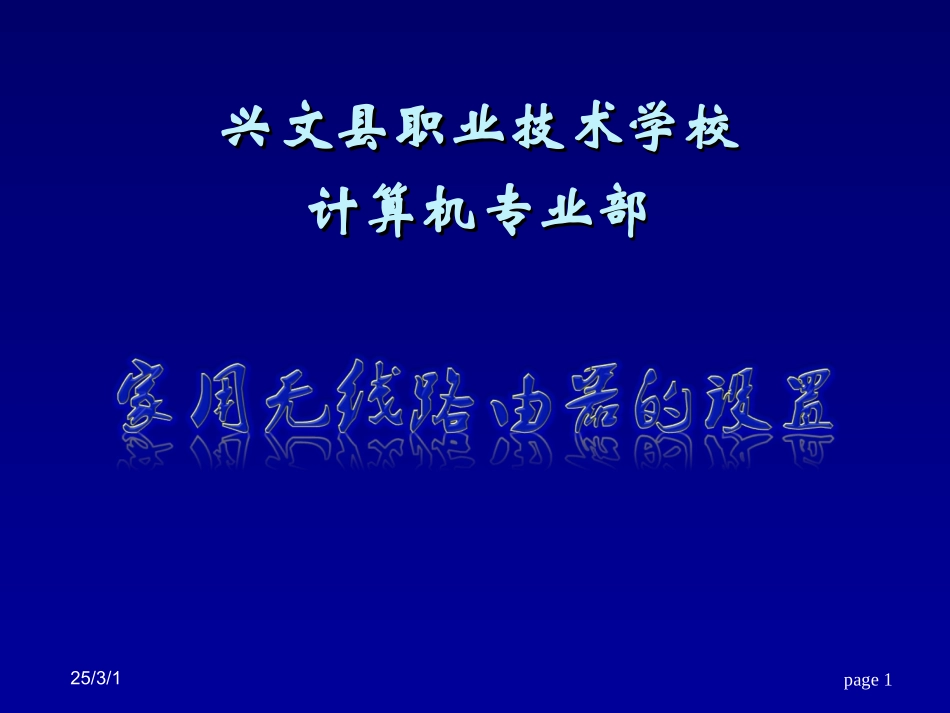

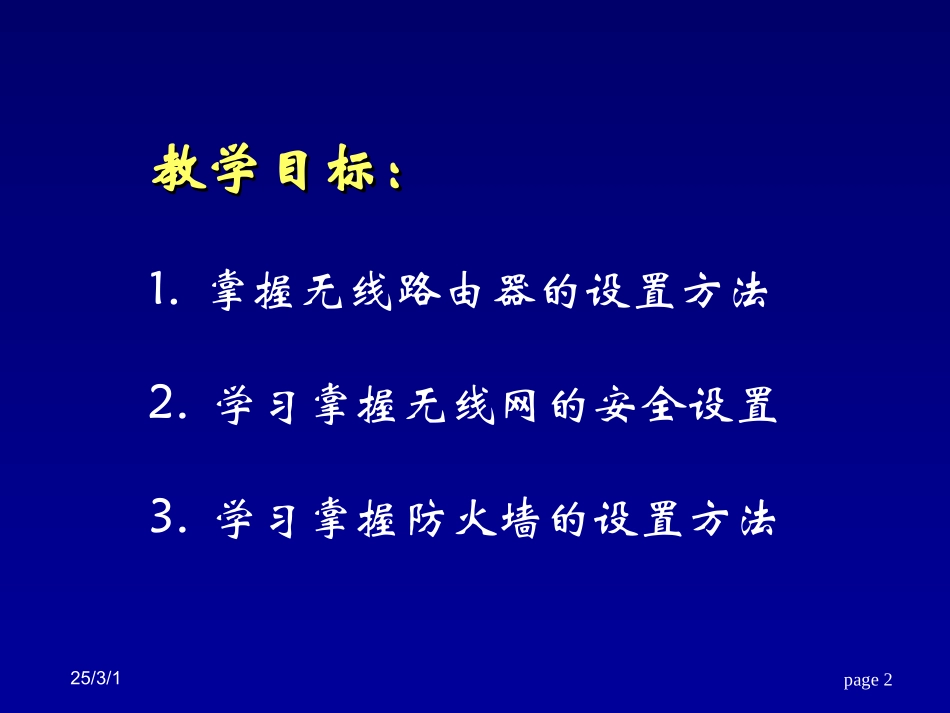

25/3/1page1兴文县职业技术学校兴文县职业技术学校计算机专业部计算机专业部25/3/1page2教学目标：教学目标：1.掌握无线路由器的设置方法2.学习掌握无线网的安全设置3.学习掌握防火墙的设置方法25/3/1page3TP-LINK是国内生产网络设备的厂商，TP-LINK生产的系列无线路由器在国内有较高的市场占有率我们以TP-LINKＴＰ－ＷＲ８４２Ｎ为例介绍无线路由器的设置和使用。一体化设备的享受ＴＰ－ＷＲ８４２Ｎ增强型共享上网一体机，集300M无线、全功能路由、4端口的交换机、防火墙于一体，共享上网只需一台设备，彻底让用户摆脱多设备多线缆的杂乱桌面，只需通过维护一台设备即可实现共享上网，在帮助用户节约采购成本的同时，还能为用户有效的降低能耗节约使用成本，让用户充分体验到一体化设备带来的好处：全能、简洁、省事、省心。25/3/1page4OSS复位按钮，在通电情况下，长按此按钮5秒中就可恢复出厂设置电源接口WAN接口4个LAN接口，每个口可以连接1台电脑或者连接1台交换机或1台路由器ＴＰ－ＷＲ８４２Ｎ结构ＴＰ－ＷＲ８４２Ｎ结构25/3/1page5无线路由器接入方法无线路由器接入方法——PCPC的网络参数设的网络参数设置置（（WindowsXPWindowsXP））手动设置网络参数自动获取网络参数25/3/1page6点击桌面上的“网上邻居”右键“属性”，然后选择连接路由器的网卡对应的“本地连接”。右键单击该“本地连接”-“属性”。选择“常规”中的“Internet协议（TCP/IP）”，点击属性。手动设置网络参数25/3/1page7在“使用下面的IP地址”中填入IP地址：192.168.1.2，子网掩码：255.255.255.0，默认网关：192.168.1.1；在“使用下面的DNS服务器地址”中填入当地DNS服务器地址。手动设置网络参数25/3/1page8让PC自动获得IP地址与DNS服务器地址，TL-W841NDHCP服务器默认开启，可以自动为PC分配IP地址。自动获取网络参数25/3/1page9无线路由器接入方法无线路由器接入方法---PC---PC的网络参数设置的网络参数设置（（Windows7Windows7））手动设置网络参数自动获取网络参数25/3/1page10右键桌面“网络”-“属性”。手动设置网络参数25/3/1page11点击“本地连接”，出现如下图所示界面25/3/1page12选择“Internet协议版本4（TCP/IPv4）”，点击“属性”。25/3/1page13在“使用下面的IP地址”中填入IP地址：192.168.1.2，子网掩码：255.255.255.0，默认网关：192.168.1.1；在“使用下面的DNS服务器地址”中填入当地DNS服务器地址。25/3/1page14让PC自动获得IP地址，TL-W841NDHCP服务器默认开启，可以自动为PC分配IP地址。自动获取网络参数25/3/1page15正确连接好硬件后，我们在浏览器中输入http://192.168.1.1打开设备的WEB管理界面。输入用户名：admin，密码：admin，点击确定，进入设备管理页面。注意：如果打不开管理页面或者默认用户名、密码无法登陆，请将路由手动复位一下。复位方法为：带电状态下按住RESET键5秒，SYS灯快闪3次表明路由已恢复到出厂设置。25/3/1page16可以通过两种方式来快速设置可以通过两种方式来快速设置TL-W841NTL-W841N：：1）使用设置向导快速设置；2）手动设置。25/3/1page17点击“设置向导”，下一步。点击“设置向导”，下一步。25/3/1page18选择三种最常见的三种上网方式，下一步。选择三种最常见的三种上网方式，下一步。25/3/1page19勾选“静态勾选“静态IPIP（以太网宽带，网络服务（以太网宽带，网络服务商提供固态商提供固态IPIP地址）”，下一步。地址）”，下一步。25/3/1page20下一步下一步25/3/1page21无线状态：若要采用路由器的无线功能，必须选择开启，这样，无线网络内的主机才可以接入并访问有线网络。SSID号：该项标识无线网络的网络名称，可随意更改。信道：该项用于选择无线网络工作的频段（1-13）。模式：该项用于选择路由器的工作模式，可供选择的有11M带宽的802.11b模式、54M带宽的802.11g模式、150M带宽的802.11n等模式。25/3/1page22完成设置，点击重启，设备会自动重启，重启完成后在“运行状态”中查看路由器的状态。25/3/1page23手动设置手动设置步骤1：设置WAN口参数点击“网络参数”-“WAN设置”，ADSL连...
