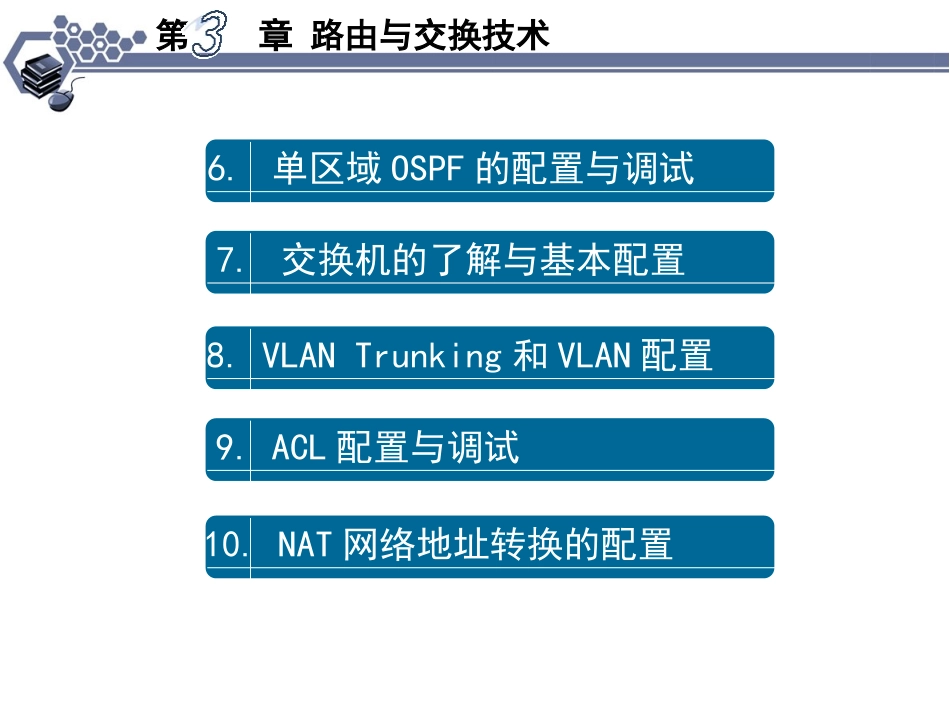

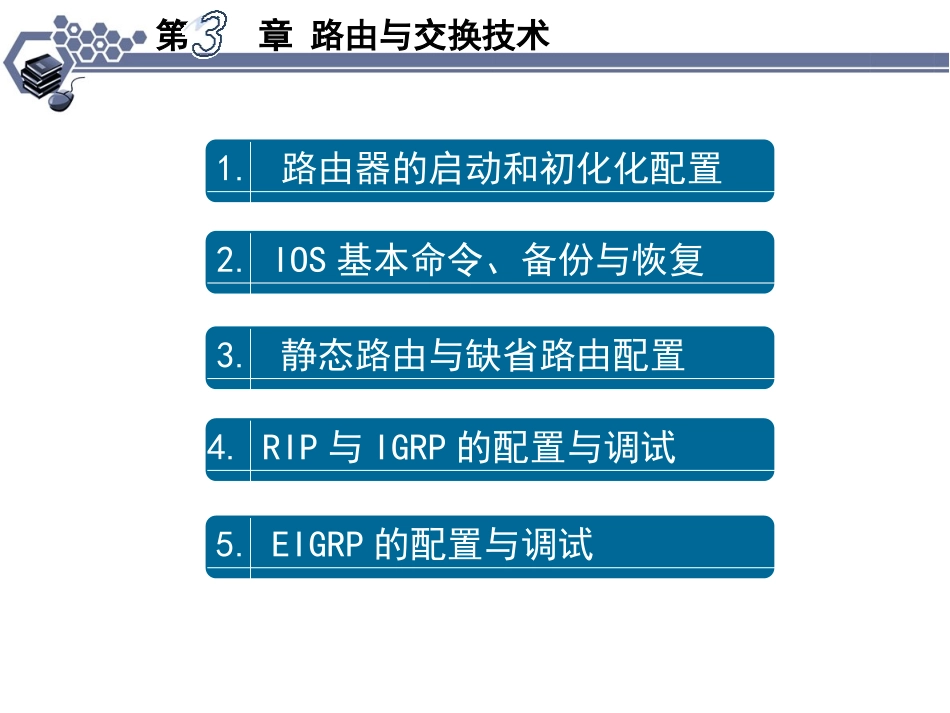

1.路由器的启动和初化化配置2.IOS基本命令、备份与恢复3.静态路由与缺省路由配置4.RIP与IGRP的配置与调试第章路由与交换技术5.EIGRP的配置与调试路由器与交换技术6.单区域OSPF的配置与调试7.交换机的了解与基本配置8.VLANTrunking和VLAN配置9.ACL配置与调试第章路由与交换技术10.NAT网络地址转换的配置3.1路由器的启动和初化化配置3.1.1实训目的：熟悉Cisco2600系列路由器基本组成和功能，了解Console口和其他基本端口。了解路由器的启动过程。掌握通过Conso1e口或用Telnet的方式登录到路由器。掌握Cisco2600系列路由器的初始化配置。熟悉CLI的各种编辑命令和帮助命令的使用。第章路由与交换技术3.1路由器的启动和初化化配置3.1.2实训内容：了解Cisco2600系列路由器基本组成和功能。使用超级终端通过Conso1e口登录到路由器。观察路由器的启动过程。对路由器进行初始化配置。第章路由与交换技术3.1路由器的启动和初化化配置3.1.3实训环境：可考虑分组进行，每组需要：Cisco2600系列路由器一台；HUB一台；PC一台（Windows98或Windows2000/XP操作系统，需安装超级终端）；RJ-45双绞线两条；Console控制线一条，并配有适合于PC串口的接口转换器。第章路由与交换技术3.1路由器的启动和初化化配置3.1.4实训拓扑：实训中IP地址，PC为192.168.1.1，路由器E0口为192.168.1.2，子网掩码为255.255.255.0。第章路由与交换技术3.1路由器的启动和初化化配置3.1.5理论基础-网络互连设备：第章路由与交换技术3.1路由器的启动和初化化配置3.1.5理论基础-网络互连设备：物理层：OSI的第一层，是整个开放系统的基础。为设备之间的数据通信提供传输介质及互连设备，为数据传输提供可靠的环境。端口没有物理地址和逻辑地址。数据链路层：网桥和交换机位于该层，用于连接同一逻辑网络中物理层规范不同的网段，这些网段的拓扑结构和数据帧格式都可以不同。端口具有物理地址，但没有逻辑地址。第章路由与交换技术3.1路由器的启动和初化化配置3.1.5理论基础-网络互连设备：网络层：路由器位于该层。应用层：网关位于该层。第章路由与交换技术3.1路由器的启动和初化化配置3.1.5理论基础-路由器基础：路由器：进行网间连接的关键设备，处于网络层，能够跨越不同的物理网络类型如DDN、FDDI网络、以太网等，将整个互连网络分割成逻辑上独立的网络单位。第章路由与交换技术3.1路由器的启动和初化化配置3.1.5理论基础-路由器的基本配置方式：通过Console口进行配置：Console口连接终端或运行终端仿真软件的微机，这是常用方式。通过AUX端口连接Modem进行远程配置：AUX口接Modem，通过电话线与远程的终端或运行终端仿真软件的微机相连。通过Ethernet上的Telnet程序以Telnet方式进行配置：将路由器已配置好的局域网端口接入支持TCP/IP的局域网中。第章路由与交换技术3.1路由器的启动和初化化配置3.1.5理论基础-路由器的初始配置：（1）配置准备：第章路由与交换技术3.1路由器的启动和初化化配置3.1.5理论基础-路由器的初始配置：（2）配置全局参数（包括路由器名称、特权及用户密码、IP地址等）。（3）完成配置后保存。第章路由与交换技术3.1路由器的启动和初化化配置3.1.6实训步骤：（1）观察Cisco2600系列路由器的组成，了解各个端口的基本功能。（2）根据实验要求连接好线缆后，进入实验配置阶段。（3）打开路由器电源，启动路由器进行初始化配置。第章路由与交换技术3.2IOS基本命令、备份与恢复3.2.1实训目的：掌握在命令行界面中输入、执行各项操作命令。熟悉路由器命令工作模式及进入、退出方式。熟练掌握一些常见的操作命令。掌握路由器IOS的帮助功能。掌握用show命令查看路由器的各项配置信息。第章路由与交换技术3.2IOS基本命令、备份与恢复3.2.1实训目的：掌握将配置文件备份到TFTP（小文件传输协议）服务器和从TFTP服务器恢复备份文件的方法。掌握路由器接口的配置方式。掌握路由器的口令恢复。掌握IOS的恢复。第章路由与交换技术3.2IOS基本命令、备份与恢复3.2.2实训内容：在命令行界面输入并执行各种IOS命令。使用IOS帮助功能进行操作命令的快...
